UDMA

1. 简介

微直接内存访问(UDMA)控制器作为一种硬件方案，可在外围设备/内存与内存(PA-M2M/M2M)之间实现无需CPU干预的直接数据传输，旨在在需要传输大数据块时减轻 CPU 的负担。

2. 主要特性

UMMA 的主要特性如下：

• 支持8个内存到内存通道（M2M），并具备软件可配置优先级。

• 支持8个外围通道用于外围设备与内存的传输（PA-M2M）。

• 支持6种（外围紧密耦合）PER类型的内存-外围设备传输模式（P2M）。

• 支持突发1-16次传输访问模式（仅M2M）。

• 支持可配置数据宽度8、16、32、64、128位用于内存访问（取决于数据总线宽度）。

• 支持固定或递增的地址生成算法。

• 支持内存到内存连续传输模式或可配置重复N次的传输模式。

• 支持独立设置源地址和目标地址基址，支持按字节、半字或字对齐。

• 支持任意传输块大小，范围在(32M-1)字节之间。

注意：

• 具体支持的通道数依赖硬件RTL的配置。

• 依赖硬件RTL的配置，数据宽度可支持8、16、32、64、128、256、512位。

3. 功能描述

• DMA 顶部有两个主内部总线接口（写总线和读总线）用于访问内存。

• DMA 配置编程通过另一个专用的从寄存器总线进行。

• PER 类型（外设到内存/内存到外设）传输采用外设请求/DMA 响应风格。也就是说，CPU 或 SoC 上的任何其他主设备在适当的内存位置准备好感兴趣的数据（或在接收数据场景下有足够的内存空间），可以通过编程相应的外设 TX/RX 使能位来启动 DMA 传输，前提是所有其他配置寄存器（如基地址、传输大小等）已正确配置。

• 支持最多 8 个内存到内存传输通道，可以通过编程 DMA 控制器内的相应配置和控制位来实现。内存到内存传输通道之间的优先级可在四个级别上软件配置：Plow、Pmed、Phigh 和 Puhigh。在多个内存到内存传输具有相同优先级设置的情况下，通道号决定最终优先级（编号越低优先级越高）。

• 通过配置专用的链表地址 (LLA) 寄存器可以轻松启用链表模式。在整个链表传输过程的每个节点上都支持重复类型的传输模式。但是，连续传输模式不允许与链表传输模式同时工作，更多详细信息见 LLA 寄存器描述。

• 除了常规的内存到内存传输外，还支持另一种涉及外设的数据传输类型。在此模式下，源或目标具有外设属性（外设到内存）。必须首先正确配置相应的 DMA 通道，例如传输大小、源地址、目标地址和数据大小。一旦通道启用，DMA 会确认外设发起的每个请求，在此期间进行一次数据传输（字节、半字、字）。

• 为避免一种类型的 DMA 传输（内存到内存或外设到内存）持续占用物理总线接口，当两种类型的传输并行运行时，采用循环仲裁方案。

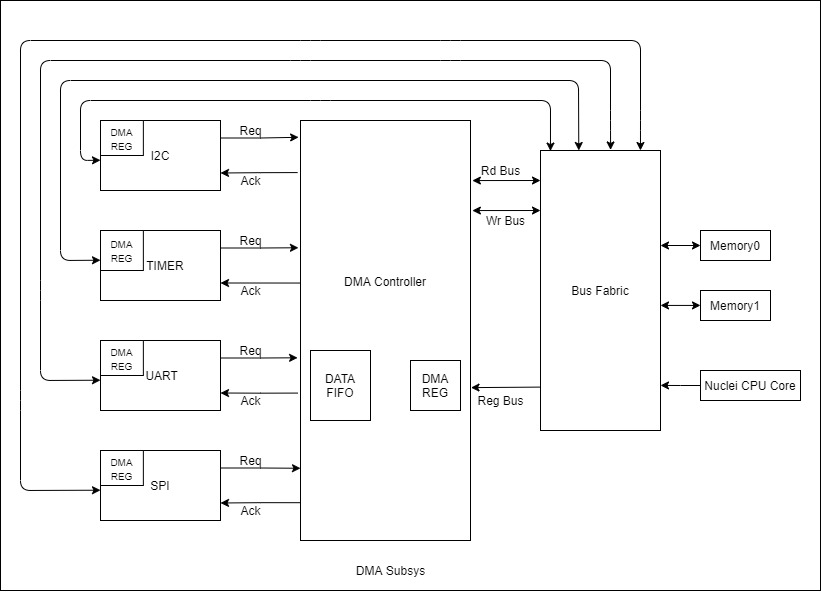

• UDMA 应用框图如图 3.1 所示

图 3.1: UDMA 应用框图

4. 中断

控制器为每种 uDMA 数据传输提供 3 组中断。中断源也可以通过 DMA_CHX_IRQ_EN、DMA_PA_CHX_IRQ_EN 和 DMA_PCHX_IRQ_EN 寄存器单独启用或禁用。

设置相应的寄存器位以启用/禁用相应的中断。在以下事件上生成不同的中断：

• 用于数据传输的通道访问错误中断

• 用于一个 TSIZE 的通道半传输中断

• 用于一个 TSIZE 的通道全传输中断

• 用于加载链接配置寄存器的通道访问错误中断

• 用于整个链表的通道全传输中断

• PA 类型通道访问错误中断

• PA 类型通道半传输中断

• PA 类型通道全传输中断

• Tx 通道访问错误中断

• Tx 通道半传输中断

• Tx 通道全传输中断

• Rx 通道访问错误中断

• Rx 通道半传输中断

• Rx 通道全传输中断

• CMD 通道访问错误中断

• CMD 通道半传输中断

• CMD 通道全传输中断

表 4.1 展示了 uDMA 中断请求。

表 4.1：uDMA 中断请求

中断事件	事件标志	使能控制位
访问错误中断	RSP_ERR_IRQ_STAT	RSP_ERR_IRQ_EN
半传输中断	HTRANS_IRQ_STAT	HTRANS_IRQ_EN
全传输中断	FTRANS_IRQ_STAT	FTRANS_IRQ_EN
加载链接配置寄存器的通道访问错误中断	LLA_ERR_IRQ_STAT	LLA_ERR_IRQ_EN
链表的通道全传输中断	LLA_FTRANS_IRQ_STAT	LLA_FTRANS_IRQ_EN
PA 类型通道访问错误中断	RSP_ERR_IRQ_STAT	RSP_ERR_IRQ_EN
PA 类型通道半传输中断	HTRANS_IRQ_STAT	HTRANS_IRQ_EN
PA 类型通道全传输中断	FTRANS_IRQ_STAT	FTRANS_IRQ_EN
Tx 通道访问错误中断	RSP_ERR_IRQ_STAT	RSP_ERR_IRQ_EN
Tx 通道半传输中断	HTRANS_IRQ_STAT	HTRANS_IRQ_EN
Tx 通道全传输中断	FTRANS_IRQ_STAT	FTRANS_IRQ_EN
Rx 通道访问错误中断	RSP_ERR_IRQ_STAT	RSP_ERR_IRQ_EN
Rx 通道半传输中断	HTRANS_IRQ_STAT	HTRANS_IRQ_EN
Rx 通道全传输中断	FTRANS_IRQ_STAT	FTRANS_IRQ_EN
CMD 通道访问错误中断	RSP_ERR_IRQ_STAT	RSP_ERR_IRQ_EN
CMD 通道半传输中断	HTRANS_IRQ_STAT	HTRANS_IRQ_EN
CMD 通道全传输中断	FTRANS_IRQ_STAT	FTRANS_IRQ_EN

5. UDMA 寄存器

UDMA 中的寄存器及其相应偏移量如表 5.1 所示。

表 5.1：UDMA 寄存器偏移地址表

偏移量	寄存器名称	功能描述
0x0	DMA_CFG_PCTRL	时钟门控寄存器（仅当在 RTL 级别配置了外设支持时存在）
0x4	DMA_CFG_EVENT	事件 ID 寄存器（仅当在 RTL 级别配置了外设支持时存在）
0x8	DMA_CH0_CFG_MSRCADDR	通道 0 源数据基地址低32位寄存器
0xC	DMA_CH0_CFG_MDSTADDR	通道 0 目标数据基地址低32位寄存器
0x10	DMA_CH0_CFG_MCTRL	通道 0 内存到内存控制寄存器
0x14	DMA_CH0_CFG_MRPT	通道 0 传输重复次数寄存器
0x18	DMA_CH0_CFG_MSIZE	传输大小寄存器
0x1C	DMA_CH0_CFG_MSRCADDR_H	通道 0 高于 32 位的源数据基地址寄存器
0x20	DMA_CH0_CFG_MDSTADDR_H	通道 0 高于 32 位的目标数据基地址寄存器
0x24	DMA_CH0_CFG_MRAU	通道 0 重复地址更新值寄存器，链表模式配置
0x28	DMA_CH0_CFG_MLLA	通道 0 链表地址低32位寄存器
0x2C	DMA_CH0_CFG_MLLA_H	通道 0 高于 32 位的链表地址寄存器
0x30	DMA_CH1_CFG_MSRCADDR	通道 1 源数据基地址低32位寄存器
0x34	DMA_CH1_CFG_MDSTADDR	通道 1 目标数据基地址低32位寄存器
0x38	DMA_CH1_CFG_MCTRL	通道 1 内存到内存控制寄存器
0x3C	DMA_CH1_CFG_MRPT	通道 1 传输重复次数寄存器
0x40	DMA_CH1_CFG_MSIZE	通道 1 传输大小寄存器
0x44	DMA_CH1_CFG_MSRCADDR_H	通道 1 高于 32 位的源数据基地址寄存器
0x48	DMA_CH1_CFG_MDSTADDR_H	通道 1 高于 32 位的目标数据基地址寄存器
0x4C	DMA_CH1_CFG_MRAU	通道 1 重复地址更新值寄存器，链表模式配置
0x50	DMA_CH1_CFG_MLLA	通道 1 链表地址低32位寄存器
0x54	DMA_CH1_CFG_MLLA_H	通道 1 高于 32 位的链表地址寄存器
0x58	DMA_CH2_CFG_MSRCADDR	通道 2 源数据基地址低32位寄存器
0x5C	DMA_CH2_CFG_MDSTADDR	通道 2 目标数据基地址低32位寄存器
0x60	DMA_CH2_CFG_MCTRL	通道 2 内存到内存控制寄存器
0x64	DMA_CH2_CFG_MRPT	通道 2 传输重复次数寄存器
0x68	DMA_CH2_CFG_MSIZE	通道 2 传输大小寄存器
0x6C	DMA_CH2_CFG_MSRCADDR_H	通道 2 高于 32 位的源数据基地址寄存器
0x70	DMA_CH2_CFG_MDSTADDR_H	通道 2 高于 32 位的目标数据基地址寄存器
0x74	DMA_CH2_CFG_MRAU	通道 2 重复地址更新值寄存器，链表模式配置
0x78	DMA_CH2_CFG_MLLA	通道 2 链表地址低32位寄存器
0x7C	DMA_CH2_CFG_MLLA_H	通道 2 高于 32 位的链表地址寄存器
0x80	DMA_CH3_CFG_MSRCADDR	通道 3 源数据基地址低32位寄存器
0x84	DMA_CH3_CFG_MDSTADDR	通道 3 目标数据基地址低32位寄存器
0x88	DMA_CH3_CFG_MCTRL	通道 3 内存到内存控制寄存器
0x8C	DMA_CH3_CFG_MRPT	通道 3 传输重复次数寄存器
0x90	DMA_CH3_CFG_MSIZE	通道 3 传输大小寄存器
0x94	DMA_CH3_CFG_MSRCADDR_H	通道 3 高于 32 位的源数据基地址寄存器
0x98	DMA_CH3_CFG_MDSTADDR_H	通道 3 高于 32 位的目标数据基地址寄存器
0x9C	DMA_CH3_CFG_MRAU	通道 3 重复地址更新值寄存器，链表模式配置
0xA0	DMA_CH3_CFG_MLLA	通道 3 链表地址低32位寄存器
0xA4	DMA_CH3_CFG_MLLA_H	通道 3 高于 32 位的链表地址寄存器
0xA8	DMA_CH4_CFG_MSRCADDR	通道 4 源数据基地址低32位寄存器
0xAC	DMA_CH4_CFG_MDSTADDR	通道 4 目标数据基地址低32位寄存器
0xB0	DMA_CH4_CFG_MCTRL	通道 4 内存到内存控制寄存器
0xB4	DMA_CH4_CFG_MRPT	通道 4 传输重复次数寄存器
0xB8	DMA_CH4_CFG_MSIZE	通道 4 传输大小寄存器
0xBC	DMA_CH4_CFG_MSRCADDR_H	通道 4 高于 32 位的源数据基地址寄存器
0xC0	DMA_CH4_CFG_MDSTADDR_H	通道 4 高于 32 位的目标数据基地址寄存器
0xC4	DMA_CH4_CFG_MRAU	通道 4 重复地址更新值寄存器，链表模式配置
0xC8	DMA_CH4_CFG_MLLA	通道 4 链表地址低32位寄存器
0xCC	DMA_CH4_CFG_MLLA_H	通道 4 高于 32 位的链表地址寄存器
0xD0	DMA_CH5_CFG_MSRCADDR	通道 5 源数据基地址低32位寄存器
0xD4	DMA_CH5_CFG_MDSTADDR	通道 5 目标数据基地址低32位寄存器
0xD8	DMA_CH5_CFG_MCTRL	通道 5 内存到内存控制寄存器
0xDC	DMA_CH5_CFG_MRPT	通道 5 传输重复次数寄存器
0xE0	DMA_CH5_CFG_MSIZE	通道 5 传输大小寄存器
0xE4	DMA_CH5_CFG_MSRCADDR_H	通道 5 高于 32 位的源数据基地址寄存器
0xE8	DMA_CH5_CFG_MDSTADDR_H	通道 5 高于 32 位的目标数据基地址寄存器
0xEC	DMA_CH5_CFG_MRAU	通道 5 重复地址更新值寄存器，链表模式配置
0xF0	DMA_CH5_CFG_MLLA	通道 5 链表地址低32位寄存器
0xF4	DMA_CH5_CFG_MLLA_H	通道 5 高于 32 位的链表地址寄存器
0xF8	DMA_CH6_CFG_MSRCADDR	通道 6 源数据基地址低32位寄存器
0xFC	DMA_CH6_CFG_MDSTADDR	通道 6 目标数据基地址低32位寄存器
0x100	DMA_CH6_CFG_MCTRL	通道 6 内存到内存控制寄存器
0x104	DMA_CH6_CFG_MRPT	通道 6 传输重复次数寄存器
0x108	DMA_CH6_CFG_MSIZE	通道 6 传输大小寄存器
0x10C	DMA_CH6_CFG_MSRCADDR_H	通道 6 高于 32 位的源数据基地址寄存器
0x110	DMA_CH6_CFG_MDSTADDR_H	通道 6 高于 32 位的目标数据基地址寄存器
0x114	DMA_CH6_CFG_MRAU	通道 6 重复地址更新值寄存器，链表模式配置
0x118	DMA_CH6_CFG_MLLA	通道 6 链表地址低32位寄存器
0x11C	DMA_CH6_CFG_MLLA_H	通道 6 高于 32 位的链表地址寄存器
0x120	DMA_CH7_CFG_MSRCADDR	通道 7 源数据基地址低32位寄存器
0x124	DMA_CH7_CFG_MDSTADDR	通道 7 目标数据基地址低32位寄存器
0x128	DMA_CH7_CFG_MCTRL	通道 7 内存到内存控制寄存器
0x12C	DMA_CH7_CFG_MRPT	通道 7 传输重复次数寄存器
0x130	DMA_CH7_CFG_MSIZE	通道 7 传输大小寄存器
0x134	DMA_CH7_CFG_MSRCADDR_H	通道 7 高于 32 位的源数据基地址寄存器
0x138	DMA_CH7_CFG_MDSTADDR_H	通道 7 高于 32 位的目标数据基地址寄存器
0x13C	DMA_CH7_CFG_MRAU	通道 7 重复地址更新值寄存器，链表模式配置
0x140	DMA_CH7_CFG_MLLA	通道 7 链表地址低32位寄存器
0x144	DMA_CH7_CFG_MLLA_H	通道 7 高于 32 位的链表地址寄存器
0x400	DMA_PA_CH0_CFG_MSRCADDR	通道 0 源数据基地址寄存器（PA类型）
0x404	DMA_PA_CH0_CFG_MDSTADDR	通道 0 目标数据基地址寄存器（PA类型）
0x408	DMA_PA_CH0_CFG_MCTRL	通道 0 PA 类型内存到内存控制寄存器
0x40C	DMA_PA_CH0_CFG_MSIZE	通道 0 传输大小寄存器（PA类型）
0x410	DMA_PA_CH0_CFG_MSRCADDR_H	通道 0 高于 32 位的源数据基地址寄存器（PA类型）
0x414	DMA_PA_CH0_CFG_MDSTADDR_H	通道 0 高于 32 位的目标数据基地址寄存器（PA类型）
0x418	DMA_PA_CH1_CFG_MSRCADDR	通道 1 源数据基地址寄存器（PA类型）
0x41C	DMA_PA_CH1_CFG_MDSTADDR	通道 1 目标数据基地址寄存器（PA类型）
0x420	DMA_PA_CH1_CFG_MCTRL	通道 1 PA 类型内存到内存控制寄存器
0x424	DMA_PA_CH1_CFG_MSIZE	通道 1 传输大小寄存器（PA类型）
0x428	DMA_PA_CH1_CFG_MSRCADDR_H	通道 1 高于 32 位的源数据基地址寄存器（PA类型）
0x42C	DMA_PA_CH1_CFG_MDSTADDR_H	通道 1 高于 32 位的目标数据基地址寄存器（PA类型）
0x430	DMA_PA_CH2_CFG_MSRCADDR	通道 2 源数据基地址寄存器（PA类型）
0x434	DMA_PA_CH2_CFG_MDSTADDR	通道 2 目标数据基地址寄存器（PA类型）
0x438	DMA_PA_CH2_CFG_MCTRL	通道 2 PA 类型内存到内存控制寄存器
0x43C	DMA_PA_CH2_CFG_MSIZE	通道 2 传输大小寄存器（PA类型）
0x440	DMA_PA_CH2_CFG_MSRCADDR_H	通道 2 高于 32 位的源数据基地址寄存器（PA类型）
0x444	DMA_PA_CH2_CFG_MDSTADDR_H	通道 2 高于 32 位的目标数据基地址寄存器（PA类型）
0x448	DMA_PA_CH3_CFG_MSRCADDR	通道 3 源数据基地址寄存器（PA类型）
0x44C	DMA_PA_CH3_CFG_MDSTADDR	通道 3 目标数据基地址寄存器（PA类型）
0x450	DMA_PA_CH3_CFG_MCTRL	通道 3 PA 类型内存到内存控制寄存器
0x454	DMA_PA_CH3_CFG_MSIZE	通道 3 传输大小寄存器（PA类型）
0x458	DMA_PA_CH3_CFG_MSRCADDR_H	通道 3 高于 32 位的源数据基地址寄存器（PA类型）
0x45C	DMA_PA_CH3_CFG_MDSTADDR_H	通道 3 高于 32 位的目标数据基地址寄存器（PA类型）
0x460	DMA_PA_CH4_CFG_MSRCADDR	通道 4 源数据基地址寄存器（PA类型）
0x464	DMA_PA_CH4_CFG_MDSTADDR	通道 4 目标数据基地址寄存器（PA类型）
0x468	DMA_PA_CH4_CFG_MCTRL	通道 4 PA 类型内存到内存控制寄存器
0x46C	DMA_PA_CH4_CFG_MSIZE	通道 4 传输大小寄存器（PA类型）
0x470	DMA_PA_CH4_CFG_MSRCADDR_H	通道 4 高于 32 位的源数据基地址寄存器（PA类型）
0x474	DMA_PA_CH4_CFG_MDSTADDR_H	通道 4 高于 32 位的目标数据基地址寄存器（PA类型）
0x478	DMA_PA_CH5_CFG_MSRCADDR	通道 5 源数据基地址寄存器（PA类型）
0x47C	DMA_PA_CH5_CFG_MDSTADDR	通道 5 目标数据基地址寄存器（PA类型）
0x480	DMA_PA_CH5_CFG_MCTRL	通道 5 PA 类型内存到内存控制寄存器
0x484	DMA_PA_CH5_CFG_MSIZE	通道 5 传输大小寄存器（PA类型）
0x488	DMA_PA_CH5_CFG_MSRCADDR_H	通道 5 高于 32 位的源数据基地址寄存器（PA类型）
0x48C	DMA_PA_CH5_CFG_MDSTADDR_H	通道 5 高于 32 位的目标数据基地址寄存器（PA类型）
0x490	DMA_PA_CH6_CFG_MSRCADDR	通道 6 源数据基地址寄存器（PA类型）
0x494	DMA_PA_CH6_CFG_MDSTADDR	通道 6 目标数据基地址寄存器（PA类型）
0x498	DMA_PA_CH6_CFG_MCTRL	通道 6 PA 类型内存到内存控制寄存器
0x49C	DMA_PA_CH6_CFG_MSIZE	通道 6 传输大小寄存器（PA类型）
0x4A0	DMA_PA_CH6_CFG_MSRCADDR_H	通道 6 高于 32 位的源数据基地址寄存器（PA类型）
0x4A4	DMA_PA_CH6_CFG_MDSTADDR_H	通道 6 高于 32 位的目标数据基地址寄存器（PA类型）
0x4A8	DMA_PA_CH7_CFG_MSRCADDR	通道 7 源数据基地址寄存器（PA类型）
0x4AC	DMA_PA_CH7_CFG_MDSTADDR	通道 7 目标数据基地址寄存器（PA类型）
0x4B0	DMA_PA_CH7_CFG_MCTRL	通道 7 PA 类型内存到内存控制寄存器
0x4B4	DMA_PA_CH7_CFG_MSIZE	通道 7 传输大小寄存器（PA类型）
0x4B8	DMA_PA_CH7_CFG_MSRCADDR_H	通道 7 高于 32 位的源数据基地址寄存器（PA类型）
0x4BC	DMA_PA_CH7_CFG_MDSTADDR_H	通道 7 高于 32 位的目标数据基地址寄存器（PA类型）
0x800	DMA_CH0_IRQ_EN	M2M 通道0中断使能寄存器
0x804	DMA_CH0_IRQ_STAT	M2M 通道0中断状态标志寄存器
0x808	DMA_CH0_IRQ_CLR	M2M 通道0中断清除状态寄存器
0x80C	DMA_CH1_IRQ_EN	M2M 通道1中断使能寄存器
0x810	DMA_CH1_IRQ_STAT	M2M 通道1中断状态标志寄存器
0x814	DMA_CH1_IRQ_CLR	M2M 通道1中断清除状态寄存器
0x818	DMA_CH2_IRQ_EN	M2M 通道2中断使能寄存器
0x81C	DMA_CH2_IRQ_STAT	M2M 通道2中断状态标志寄存器
0x820	DMA_CH2_IRQ_CLR	M2M 通道2中断清除状态寄存器
0x824	DMA_CH3_IRQ_EN	M2M 通道3中断使能寄存器
0x828	DMA_CH3_IRQ_STAT	M2M 通道3中断状态标志寄存器
0x82C	DMA_CH3_IRQ_CLR	M2M 通道3中断清除状态寄存器
0x830	DMA_CH4_IRQ_EN	M2M 通道4中断使能寄存器
0x834	DMA_CH4_IRQ_STAT	M2M 通道4中断状态标志寄存器
0x838	DMA_CH4_IRQ_CLR	M2M 通道4中断清除状态寄存器
0x83C	DMA_CH5_IRQ_EN	M2M 通道5中断使能寄存器
0x840	DMA_CH5_IRQ_STAT	M2M 通道5中断状态标志寄存器
0x844	DMA_CH5_IRQ_CLR	M2M 通道5中断清除状态寄存器
0x848	DMA_CH6_IRQ_EN	M2M 通道6中断使能寄存器
0x84C	DMA_CH6_IRQ_STAT	M2M 通道6中断状态标志寄存器
0x850	DMA_CH6_IRQ_CLR	M2M 通道6中断清除状态寄存器
0x854	DMA_CH7_IRQ_EN	M2M 通道7中断使能寄存器
0x858	DMA_CH7_IRQ_STAT	M2M 通道7中断状态标志寄存器
0x85C	DMA_CH7_IRQ_CLR	M2M 通道7中断清除状态寄存器
0xA00	DMA_PA_CH0_IRQ_EN	PA 类型通道0中断使能寄存器
0xA04	DMA_PA_CH0_IRQ_STAT	PA 类型通道0中断状态标志寄存器
0xA08	DMA_PA_CH0_IRQ_CLR	PA 类型通道0中断清除状态寄存器
0xA0C	DMA_PA_CH1_IRQ_EN	PA 类型通道 1 中断使能寄存器
0xA10	DMA_PA_CH1_IRQ_STAT	PA 类型通道 1 中断状态标志寄存器
0xA14	DMA_PA_CH1_IRQ_CLR	PA 类型通道 1 中断清除状态寄存器
0xA18	DMA_PA_CH2_IRQ_EN	PA 类型通道 2 中断使能寄存器
0xA1C	DMA_PA_CH2_IRQ_STAT	PA 类型通道 2 中断状态标志寄存器
0xA20	DMA_PA_CH2_IRQ_CLR	PA 类型通道 2 中断清除状态寄存器
0xA24	DMA_PA_CH3_IRQ_EN	PA 类型通道 3 中断使能寄存器
0xA28	DMA_PA_CH3_IRQ_STAT	PA 类型通道 3 中断状态标志寄存器
0xA2C	DMA_PA_CH3_IRQ_CLR	PA 类型通道 3 中断清除状态寄存器
0xA30	DMA_PA_CH4_IRQ_EN	PA 类型通道 4 中断使能寄存器
0xA34	DMA_PA_CH4_IRQ_STAT	PA 类型通道 4 中断状态标志寄存器
0xA38	DMA_PA_CH4_IRQ_CLR	PA 类型通道 4 中断清除状态寄存器
0xA3C	DMA_PA_CH5_IRQ_EN	PA 类型通道 5 中断使能寄存器
0xA40	DMA_PA_CH5_IRQ_STAT	PA 类型通道 5 中断状态标志寄存器
0xA44	DMA_PA_CH5_IRQ_CLR	PA 类型通道 5 中断清除状态寄存器
0xA48	DMA_PA_CH6_IRQ_EN	PA 类型通道 6 中断使能寄存器
0xA4C	DMA_PA_CH6_IRQ_STAT	PA 类型通道 6 中断状态标志寄存器
0xA50	DMA_PA_CH6_IRQ_CLR	PA 类型通道 6 中断清除状态寄存器
0xA54	DMA_PA_CH7_IRQ_EN	PA 类型通道 7 中断使能寄存器
0xA58	DMA_PA_CH7_IRQ_STAT	PA 类型通道 7 中断状态标志寄存器
0xA5C	DMA_PA_CH7_IRQ_CLR	PA 类型通道 7 中断清除状态寄存器
0xC00	DMA_PCH0_IRQ_EN	P2M通道 0 中断使能寄存器
0xC04	DMA_PCH0_IRQ_STAT	P2M通道 0 中断状态标志寄存器
0xC08	DMA_PCH0_IRQ_CLR	P2M通道 0 中断清除状态寄存器
0xC0C	DMA_PCH1_IRQ_EN	P2M通道 1 中断使能寄存器
0xC10	DMA_PCH1_IRQ_STAT	P2M通道 1 中断状态标志寄存器
0xC14	DMA_PCH1_IRQ_CLR	P2M通道 1 中断清除状态寄存器
0xC18	DMA_PCH2_IRQ_EN	P2M通道 2 中断使能寄存器
0xC1C	DMA_PCH2_IRQ_STAT	P2M通道 2 中断状态标志寄存器
0xC20	DMA_PCH2_IRQ_CLR	P2M通道 2 中断清除状态寄存器
0xC24	DMA_PCH3_IRQ_EN	P2M通道 3 中断使能寄存器
0xC28	DMA_PCH3_IRQ_STAT	P2M通道 3 中断状态标志寄存器
0xC2C	DMA_PCH3_IRQ_CLR	P2M通道 3 中断清除状态寄存器
0xC30	DMA_PCH4_IRQ_EN	P2M通道 4 中断使能寄存器
0xC34	DMA_PCH4_IRQ_STAT	P2M通道 4 中断状态标志寄存器
0xC38	DMA_PCH4_IRQ_CLR	P2M通道 4 中断清除状态寄存器
0xC3C	DMA_PCH5_IRQ_EN	P2M通道 5 中断使能寄存器
0xC40	DMA_PCH5_IRQ_STAT	P2M通道 5 中断状态标志寄存器
0xC44	DMA_PCH5_IRQ_CLR	P2M通道 5 中断清除状态寄存器
0xFFC	DMA_VERSION	uDMA 版本寄存器

DMA_CFG_PCTRL

地址偏移：0x0

表 5.2：DMA_CFG_PCTRL 寄存器格式

字段	位	访问	复位值	描述
pctrl_cg	31:0	RW	0x0	uDMA 关联外设的时钟门控使能

DMA_CFG_EVENT

地址偏移：0x4

表 5.3：DMA_CFG_EVENT 寄存器格式

字段	位	访问	复位值	描述
EVT0	7:0	RW	0xFF	ID 匹配这些位的外部事件将作为 event0 转发给外设
EVT1	15:8	RW	0xFF	ID 匹配这些位的外部事件将作为 event1 转发给外设
EVT2	23:16	RW	0xFF	ID 匹配这些位的外部事件将作为 event2 转发给外设
EVT0	31:24	RW	0xFF	ID 匹配这些位的外部事件将作为 event3 转发给外设

DMA_CHi_CFG_MSRCADDR

地址偏移：0x8 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.4：DMA_CHi_CFG_MSRCADDR 寄存器格式

字段	位	访问	复位值	描述
SRC_BASE	31:0	RW	0x0	内存到内存传输的源数据块基地址

DMA_CHi_CFG_MDSTADDR

地址偏移：0xC + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.5：DMA_CHi_CFG_MDSTADDR 寄存器格式

字段	位	访问	复位值	描述
DST_BASE	31:0	RW	0x0	内存到内存传输的目标内存块基地址

DMA_CHi_CFG_MCTRL

地址偏移：0x10 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.6：DMA_CHi_CFG_MCTRL 寄存器格式

字段	位	访问	复位值	描述
TRANS_EN	0	RW	0x0	DMA 传输使能，置位该位将启动内存到内存 DMA 传输，可以通过软件清除，传输将在当前突发完成后停止。 当传输完成或发生传输错误响应时，硬件也会清除该位，当前传输将被中止。 1’b0: DMA 传输禁用 1’b1: DMA 传输使能
TRANS_STAT	1	RO	0x0	传输类型状态，该位准确反映实际通道状态：TRANS_EN为1 不能保证通道处于活动状态，因为其他更高优先级的通道可能仍有正在进行的传输，该通道只能排队等待进一步处理； 只有当该通道实际正在进行传输时，软件才能读取到 ‘1’。 1’b0: 不能保证通道处于活动状态 1’b1: 该通道实际正在进行传输
OUTS_CTRL_EN	2	RW	0x0	传输未完成控制。 1’b0: DMA 传输未完成数限制为内部 DATA FIFO 深度的一半以确保正确功能 1’b1: DMA 传输未完成数最多可达 64 个总线事务 注意：将此位设置为 1 会使 DMA 数据传输引擎忽略外部读/写总线相互依赖性。这可能导致潜在的死锁，即由于读通道数据不足而无法启动读操作，同时写事务无法完成。建议此位仅用于测试目的。
保留	4:3	/	0x0	/
BST_BND	5	RW	0x0	突发边界控制，定义 DMA 突发传输边界跨越选项。 1’b0: DMA 突发传输不能跨越 1k 边界地址 1’b1: DMA 突发传输可以跨越 1k 边界地址但不能跨越 4k
TRANS_MODE	7:6	RW	0x0	传输模式选择。 2’b00: 单次模式传输 2’b01: 连续模式传输 2’b10: 传输重复模式，传输以相同的传输配置继续 N 次（在传输重复次数寄存器中定义） 2’b11: 保留
PRIORITY	9:8	RW	0x0	内存到内存传输的优先级，多个 M2M 通道启用时的内存到内存传输优先级。 2’b00: 低 2’b01: 中 2’b10: 高 2’b11: 超高
保留	11:10	/	0x0	/
MDNA	12	RW	0x0	传输数据到目标内存的下一个地址生成算法。 1’b0: 递增地址模式 1’b1: 固定地址模式，起始目标地址强制对齐
MSNA	13	RW	0x0	从源内存获取数据的下一个地址生成算法。 1’b0: 递增地址模式 1’b1: 固定地址模式，起始源地址强制对齐
保留	15:14	/	0x0	/
MDWIDTH	18:16	RW	0x0	传输数据到目标的传输宽度。 3’b000: 8位 3’b001: 16位 3’b010: 32位 3’b011: 64位 3’b100: 128位 3’b101: 256位 3’b110: 512位 其他: 保留
保留	20:19	/	0x0	/
MSWIDTH	23:21	RW	0x0	从源获取数据的传输宽度。 3’b000: 8位 3’b001: 16位 3’b010: 32位 3’b011: 64位 3’b100: 128位 3’b101: 256位 3’b110: 512位 其他: 保留
MDBURST	27:24	RW	0x0	传输数据到目标内存的突发中的传输次数。 4’b0000: 1 次传输 4’b0001: 2 次传输 4’b0010: 3 次传输 4’b0011: 4 次传输 4’b0100: 5 次传输 4’b0101: 6 次传输 4’b0110: 7 次传输 4’b0111: 8 次传输 4’b1000: 9 次传输 4’b1001: 10 次传输 4’b1010: 11 次传输 4’b1011: 12 次传输 4’b1100: 13 次传输 4’b1101: 14 次传输 4’b1110: 15 次传输 4’b1111: 16 次传输
MSBURST	31:28	RW	0x0	从源内存传输数据的突发中的传输次数。 4’b0000: 1 次传输 4’b0001: 2 次传输 4’b0010: 3 次传输 4’b0011: 4 次传输 4’b0100: 5 次传输 4’b0101: 6 次传输 4’b0110: 7 次传输 4’b0111: 8 次传输 4’b1000: 9 次传输 4’b1001: 10 次传输 4’b1010: 11 次传输 4’b1011: 12 次传输 4’b1100: 13 次传输 4’b1101: 14 次传输 4’b1110: 15 次传输 4’b1111: 16 次传输

注意： 只有在所有其他配置位正确配置后，才能设置 TRANS_EN 字段。

DMA_CHi_CFG_MRPT

地址偏移：0x14 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.7：DMA_CHi_CFG_MRPT 寄存器格式

字段	位	访问	复位值	描述
TRANS_RPT	11:0	RW	0x0	当 DMA_CFG_MCTRL.trans_mode 配置为传输重复模式时，此字段定义重复循环次数，且在启动 DMA 传输之前不允许配置为 0
RPT_IRQ_EN	12	RW	0x0	重复模式期间最后一次数据迭代的中断使能 1’b0: 每次重复传输迭代都会触发全/半传输中断 1’b1: 只有最后一次数据迭代才能触发全/半传输中断
保留	15:13	/	0x0	内存到内存传输的目标内存块基地址
RPT_SAUM	16	RW	0x0	重复传输模式下的源地址更新模式 1’b0: 下一次传输迭代的源地址通过当前源地址寄存器值加上 RSAU 的值获得 1’b1: 下一次传输迭代的源地址通过当前源地址寄存器值减去 RSAU 的值获得
RPT_DAUM	17	RW	0x0	重复传输模式下的目标地址更新模式 1’b0: 下一次传输迭代的目标地址通过当前目标地址寄存器值加上 RDAU 的值获得 1’b1: 下一次传输迭代的目标地址通过当前目标地址寄存器值减去 RDAU 的值获得
保留	31:18	/	0x0	/

DMA_CHi_CFG_MSIZE

地址偏移：0x18 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.8：DMA_CHi_CFG_MSIZE 寄存器格式

字段	位	访问	复位值	描述
TSIZE	24:0	RW	0x0	一次 DMA 传输的字节数。启动传输时不允许配置为 ‘0’，否则在 DMA 传输期间可能导致意外结果。这些位指示待传输的剩余字节数 如果 DMA_CFG_MCTRL.trans_mode 配置为 ‘b01 或 ‘b10（即连续或重复模式），在当前传输完成时，它会自动重新加载为其原始值以进行新的传输。 DMA 传输错误可能会将寄存器冻结到最后一次成功传输的值，但对于下一个新的传输，它将重新开始并自动记录正确的剩余数据数量
保留	31:25	/	0x0	/

DMA_Chi_CFG_MSRCADDR_H

地址偏移：0x1C + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.9：DMA_Chi_CFG_MSRCADDR_H 寄存器格式

字段	位	访问	复位值	描述
SRC_BASE_H	15:0	RW	0x0	内存到内存传输的源数据块基地址的高位
保留	31:16	/	0x0	/

注意： 当地址宽度大于 32 时，此寄存器可用。

DMA_Chi_CFG_MDSTADDR_H

地址偏移：0x20 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.10：DMA_Chi_CFG_MDSTADDR_H 寄存器格式

字段	位	访问	复位值	描述
DST_BASE_H	15:0	RW	0x0	内存到内存传输的目标内存块基地址的高位
保留	31:16	/	0x0	/

注意： 当地址宽度大于 32 时，此寄存器可用。

DMA_Chi_CFG_MRAU

地址偏移：0x24 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.11：DMA_Chi_CFG_MRAU 寄存器格式

字段	位	访问	复位值	描述
RSAU	15:0	RW	0x0	重复模式下，上一次重复传输迭代后的源地址更新值 RPT_SAUM为 1 时，下一次传输迭代的源地址通过当前源地址寄存器值加上 RSAU 的值获得 RPT_SAUM为 0 时，下一次传输迭代的源地址通过当前源地址寄存器值减去 RSAU 的值获得
RDAU	31:16	RW	0x0	重复模式下，上一次重复传输迭代后的目标地址更新值 RPT_DAUM为 1 时，下一次传输迭代的目标地址通过当前目标地址寄存器值加上 RDAU 的值获得 RPT_DAUM为 0 时，下一次传输迭代的目标地址通过当前目标地址寄存器值减去 RDAU 的值获得

DMA_Chi_CFG_MLLA

地址偏移：0x28 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.12：DMA_Chi_CFG_MLLA 寄存器格式

字段	位	访问	复位值	描述
LLA	31:0	RW	0x0	链表地址低32位 在（重复的）M2M 传输结束时，通道配置寄存器（MSRCADDR, MDSTADDR, MCTRL, MRPT, MSIZE, MSRCADDR_H, MDSTADDR_H, MRAU, MLLA 和 MLLA_H 本身）将从该寄存器值指定地址的内存位置加载。 加载的配置寄存器内容必须位于连续的地址空间，不像 MSIZE 和 MRAU 的地址在 DMA 总线宽度低于（或等于）32 位时有 8 字节的间隔（MSRCADDR_H, MDSTADDR_H）。 如果此 LLA 寄存器的值为 0，并且达到传输结束，则配置寄存器不会更新。 当软件使用 LLA 为非零值（启用链表）触发连续模式数据传输时，在软件编程通道使能位终止连续数据传输且整个通道传输完成后，链表模式将被忽略。 类似地，当通过加载 LLA 关联的配置寄存器检测到连续传输模式时，正在进行的链表传输将停止。此寄存器的值必须字对齐，以便正确加载配置寄存器，否则可能导致不正确的数据传输。

DMA_CHi_CFG_MLLA_H

地址偏移：0x2C + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.13：DMA_CHi_CFG_MLLA_H 寄存器格式

字段	位	访问	复位值	描述
LLA_H	15:0	RW	0x0	链表地址高位，该寄存器与 MLLA 结合使用，构成内存到内存传输的完整 LLA 地址
保留	31:16	/	0x0	/

注意： 当地址宽度大于 32 时，此寄存器可用。

DMA_PA_CHi_CFG_MSRCADDR

地址偏移：0x400 + 24 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.14：DMA_PA_CHi_CFG_MSRCADDR 寄存器格式

字段	位	访问	复位值	描述
SRC_BASE	31:0	RW	0x0	PA-MEM 传输的源数据块基地址

DMA_PA_CHi_CFG_MDSTADDR

地址偏移：0x404 + 24 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.15：DMA_PA_CHi_CFG_MDSTADDR 寄存器格式

字段	位	访问	复位值	描述
DST_BASE	31:0	RW	0x0	PA-MEM 传输的目标内存块基地址

DMA_PA_CHi_CFG_MCTRL

地址偏移：0x408 + 24 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.16：DMA_PA_CHi_CFG_MCTRL 寄存器格式

字段	位	访问	复位值	描述
TRANS_EN	0	RW	0x0	DMA 传输使能，置位该位将启动内存到内存 DMA 传输，可以通过软件清除，传输将在当前突发完成后停止。当传输完成或发生传输错误响应时，硬件也会清除该位，当前传输将被中止。 1’b0: DMA 传输禁用 1’b1: DMA 传输使能
保留	5:1	/	0x0	/
TRANS_MODE	7:6	RW	0x0	传输模式选择。 2’b00: 单次模式传输 2’b01: 连续模式传输 2’b10: 保留 2’b11: 保留
保留	11:8	/	0x0	/
MDNA	12	RW	0x0	传输数据到目标内存的下一个地址生成算法。 1’b0: 递增地址模式 1’b1: 固定地址模式，起始目标地址强制对齐
MSNA	13	RW	0x0	从源内存获取数据的下一个地址生成算法。 1’b0: 递增地址模式 1’b1: 固定地址模式，起始源地址强制对齐
保留	15:14	/	0x0	/
MWIDTH	18:16	RW	0x0	传输宽度，源和目标传输使用相同的宽度。 3’b000: 8位 3’b001: 16位 3’b010: 32位 其他: 保留
保留	23:19	/	0x0	/
TRANS_PER_SEL	26:24	RW	0x0	外设映射选择，根据sdk生成的头文件来配置外设对应的映射通道。
保留	31:27	/	0x0	/

注意： TRANS_EN 字段只有在所有其他配置位都正确配置后才能设置

DMA_PA_CH0_CFG_MSIZE

地址偏移：0x40C + 24 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.17：DMA_PA_CH0_CFG_MSIZE 寄存器格式

字段	位	访问	复位值	描述
TSIZE	24:0	RW	0x0	一次 DMA 传输的字节数。启动传输时不允许配置为 ‘0’，否则在 DMA 传输期间可能导致意外结果。这些位指示待传输的剩余字节数 如果 DMA_PA_CHx_CFG_MCTRL.trans_mode 配置为连续模式，在当前传输完成时，它会自动重新加载为其原始值以进行新的传输。 DMA 传输错误可能会将寄存器冻结到最后一次成功传输的值，但对于下一个新的传输，它将重新开始并自动记录正确的剩余数据数量
保留	31:25	/	0x0	/

注意： TSIZE 字段只能是 PA-MEM 控制器寄存器中 mwidth 字段值的整数倍

DMA_PA_Chi_CFG_MSRCADDR_H

地址偏移：0x410 + 24 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.18：DMA_PA_Chi_CFG_MSRCADDR_H 寄存器格式

字段	位	访问	复位值	描述
SRC_BASE_H	15:0	RW	0x0	PA-MEM 传输的源数据块基地址的高位
保留	31:16	/	0x0	/

注意： 当地址宽度大于 32 时，此寄存器可用。

DMA_PA_Chi_CFG_MDSTADDR_H

地址偏移：0x20 + 0x28 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.19：DMA_PA_Chi_CFG_MDSTADDR_H 寄存器格式

字段	位	访问	复位值	描述
DST_BASE_H	15:0	RW	0x0	PA-MEM 传输的目标内存块基地址的高位
保留	31:16	/	0x0	/

注意： 当地址宽度大于 32 时，此寄存器可用。

DMA_CHi_IRQ_EN

地址偏移：0x800 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.20：DMA_CHi_IRQ_EN 寄存器格式

字段	位	访问	复位值	描述
FTRANS_IRQ_EN	0	RW	0x0	通道 i 在 TSIZE 数据上的全传输中断使能
HTRANS_IRQ_EN	1	RW	0x0	通道 i 在 TSIZE 数据上的半传输中断使能
RSP_ERR_IRQ_EN	2	RW	0x0	通道 i DMA 访问错误中断使能
LLA_ERR_IRQ_EN	3	RW	0x0	通道 i 链接寄存器访问错误中断使能
LLA_FTRANS_IRQ_EN	4	RW	0x0	通道 i 在链表模式下的全传输中断使能
保留	31:5	/	0x0	/

DMA_CHi_IRQ_STAT

地址偏移：0x804 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.21：DMA_CHi_IRQ_STAT 寄存器格式

字段	位	访问	复位值	描述
FTRANS_IRQ_STAT	0	RO	0x0	通道 i 在 TSIZE 数据上的全传输中断状态标志
HTRANS_IRQ_STAT	1	RO	0x0	通道 i 在 TSIZE 数据上的半传输中断状态标志
RSP_ERR_IRQ_STAT	2	RO	0x0	通道 i DMA 访问错误中断状态标志
LLA_ERR_IRQ_STAT	3	RO	0x0	通道 i 链接寄存器访问错误中断状态标志
LLA_FTRANS_IRQ_STAT	4	RO	0x0	通道 i 在链表模式下的全传输中断状态标志
保留	31:5	/	0x0	/

DMA_CHi_IRQ_CLR

地址偏移：0x808 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.22：DMA_CHi_IRQ_CLR 寄存器格式

字段	位	访问	复位值	描述
FTRANS_IRQ_CLR	0	WO	0x0	写 1 清除通道 i 在 TSIZE 数据上的全传输中断状态标志
HTRANS_IRQ_CLR	1	WO	0x0	写 1 清除通道 i 在 TSIZE 数据上的半传输中断状态标志
RSP_ERR_IRQ_CLR	2	WO	0x0	写 1 清除通道 i DMA 访问错误中断状态标志
LLA_ERR_IRQ_CLR	3	WO	0x0	写 1 清除通道 i 链接寄存器访问错误中断状态标志
LLA_FTRANS_IRQ_CLR	4	WO	0x0	写 1 清除通道 i 在链表模式下的全传输中断状态标志
保留	31:5	/	0x0	/

DMA_PA_CHi_IRQ_EN

地址偏移：0xA00 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.23：DMA_PA_CHi_IRQ_EN 寄存器格式

字段	位	访问	复位值	描述
FTRANS_IRQ_EN	0	RW	0x0	PA-MEM 通道 i 全传输中断使能
HTRANS_IRQ_EN	1	RW	0x0	PA-MEM 通道 i 半传输中断使能
RSP_ERR_IRQ_EN	2	RW	0x0	PA-MEM 通道 i DMA 访问错误中断使能
保留	31:3	/	0x0	/

DMA_PA_CHi_IRQ_STAT

地址偏移：0xA04 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.24：DMA_PA_CHi_IRQ_STAT 寄存器格式

字段	位	访问	复位值	描述
FTRANS_IRQ_STAT	0	RO	0x0	PA-MEM 通道 i 全传输中断状态标志
HTRANS_IRQ_STAT	1	RO	0x0	PA-MEM 通道 i 半传输中断状态标志
RSP_ERR_IRQ_STAT	2	RO	0x0	PA-MEM 通道 i DMA 访问错误中断状态标志
保留	31:3	/	0x0	/

DMA_PA_CHi_IRQ_CLR

地址偏移：0xA08 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.25：DMA_CHi_IRQ_CLR 寄存器格式

字段	位	访问	复位值	描述
FTRANS_IRQ_CLR	0	WO	0x0	写 1 清除 PA-MEM 通道 i 全传输中断状态标志
HTRANS_IRQ_CLR	1	WO	0x0	写 1 清除 PA-MEM 通道 i 半传输中断状态标志
RSP_ERR_IRQ_CLR	2	WO	0x0	写 1 清除 PA-MEM 通道 i DMA 访问错误中断状态标志
保留	31:3	/	0x0	/

DMA_PCHi_IRQ_EN

地址偏移：0xC00 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.26：DMA_PCHi_IRQ_EN 寄存器格式

字段	位	访问	复位值	描述
RX_FTRANS_IRQ_EN	0	RW	0x0	通道 i Rx 全传输中断使能
RX_HTRANS_IRQ_EN	1	RW	0x0	通道 i Rx 半传输中断使能
RX_RSP_ERR_IRQ_EN	2	RW	0x0	通道 i Rx DMA 访问错误中断使能
TX_FTRANS_IRQ_EN	3	RW	0x0	通道 i Tx 全传输中断使能
TX_HTRANS_IRQ_EN	4	RW	0x0	通道 i Tx 半传输中断使能
TX_RSP_ERR_IRQ_EN	5	RW	0x0	通道 Tx i DMA 访问错误中断使能
CMD_FTRANS_IRQ_EN	6	RW	0x0	通道 i CMD 全传输中断使能
CMD_HTRANS_IRQ_EN	7	RW	0x0	通道 i CMD 半传输中断使能
CMD_RSP_ERR_IRQ_EN	8	RW	0x0	通道 i CMD DMA 访问错误中断使能
保留	31:9	/	0x0	/

DMA_PCHi_IRQ_STAT

地址偏移：0xC04 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.27：DMA_PCHi_IRQ_STAT 寄存器格式

字段	位	访问	复位值	描述
RX_FTRANS_IRQ_STAT	0	RO	0x0	通道 i Rx 全传输中断标志
RX_HTRANS_IRQ_STAT	1	RO	0x0	通道 i Rx 半传输中断标志
RX_RSP_ERR_IRQ_STAT	2	RO	0x0	通道 i Rx DMA 访问错误中断标志
TX_FTRANS_IRQ_STAT	3	RO	0x0	通道 i Tx 全传输中断标志
TX_HTRANS_IRQ_STAT	4	RO	0x0	通道 i Tx 半传输中断标志
TX_RSP_ERR_IRQ_STAT	5	RO	0x0	通道 Tx i DMA 访问错误中断标志
CMD_FTRANS_IRQ_STAT	6	RO	0x0	通道 i CMD 全传输中断标志
CMD_HTRANS_IRQ_STAT	7	RO	0x0	通道 i CMD 半传输中断标志
CMD_RSP_ERR_IRQ_STAT	8	RO	0x0	通道 i CMD DMA 访问错误中断标志
保留	31:9	/	0x0	/

DMA_PCHi_IRQ_CLR

地址偏移：0xC08 + 12 * i，其中 “i” 是从 0 到 7 的通道索引

表 5.28：DMA_PCHi_IRQ_CLR 寄存器格式

字段	位	访问	复位值	描述
RX_FTRANS_IRQ_CLR	0	RO	0x0	写 1 清除通道 i Rx 全传输中断标志
RX_HTRANS_IRQ_CLR	1	RO	0x0	写 1 清除通道 i Rx 半传输中断标志
RX_RSP_ERR_IRQ_CLR	2	RO	0x0	写 1 清除通道 i Rx DMA 访问错误中断标志
TX_FTRANS_IRQ_CLR	3	RO	0x0	写 1 清除通道 i Tx 全传输中断标志
TX_HTRANS_IRQ_CLR	4	RO	0x0	写 1 清除通道 i Tx 半传输中断标志
TX_RSP_ERR_IRQ_CLR	5	RO	0x0	写 1 清除通道 Tx i DMA 访问错误中断标志
CMD_FTRANS_IRQ_CLR	6	RO	0x0	写 1 清除通道 i CMD 全传输中断标志
CMD_HTRANS_IRQ_CLR	7	RO	0x0	写 1 清除通道 i CMD 半传输中断标志
CMD_RSP_ERR_IRQ_CLR	8	RO	0x0	写 1 清除通道 i CMD DMA 访问错误中断标志
保留	31:9	/	0x0	/

DMA_VERSION

地址偏移：0xFFC

表 5.29：DMA_VERSION 寄存器格式

字段	位	访问	复位值	描述
ver	31:0	RO	0x00020400	dma 版本常量
