概述

芯来科技生态芯片 T0（Nuclei Ecosystem Chip T0） 是一套 RISC-V IP 技术演示平台，用于验证 SDK、RTOS、Linux、外设驱动、参考硬件设计。T0 芯片基于芯来科技自研的 RISC-V CPU 内核，采用多核异构架构设计，兼顾高性能与能效比。通过多核并行处理能力，T0 能够高效支撑复杂操作系统（如 Linux）及实时任务的并发运行。

为强化系统安全性，T0 集成了专用的硬件安全模块（Hardware Security Module, HSM）子系统。HSM 提供可信执行环境（TEE）、安全密钥存储、加密加速及安全启动等功能，确保敏感数据与关键代码在物理和逻辑层面均受到保护，有效抵御侧信道攻击与固件篡改。

在开发与调试方面，T0 芯片提供标准 JTAG 接口，全面支持 RISC-V 调试规范。开发者可通过该接口进行实时调试、断点设置、寄存器访问及固件烧录，显著提升软件开发效率与系统可靠性。

主要用途：软件栈验证、开发者使用、方案原型评估。

Note

本平台为演示样片，主要为推广芯来科技 RISC-V IP 生态之用。

主要功能

  1. 地址空间

    • 整个系统访问共有 64GB 地址空间，其实 48GB 是保留地址空间

  2. 处理器

    • 1个单核的芯来科技riscv架构 N300 处理器（200MHz）

    • 1个多核的芯来科技riscv架构 UX900 处理器（400MHz）

    • 1个多核的芯来科技riscv架构 UX900 处理器，支持 NICE 扩展（400MHz）

  3. 内存存储器

    • 128KB ROM

    • 8KB EFUSE

    • 256KB 片上SRAM

    • 64KB CORE0 ILM/DLM

    • 32KB CLUSTER2 ILM/DLM

  4. 外部存储器

    • 1个支持最大256MB SPI Flash

    • 2个支持最大128MB SPI Flash

    • 1个支持最大16GB DDR4/LPDDR4

    • 1个支持最大1GB GMC

  5. DMA

    • 1个支持8通道存储器到存储器 SYS_UDMA

    • 1个支持2通道存储器到存储器，并且支持外设与存储器之间的 ACC_UDMA0

    • 1个支持2通道存储器到存储器，并且支持外设与存储器之间的 ACC_UDMA1

  6. 模拟

    • 1个 33 通道的 ADC，12bit 精度

    • 1个 DAC

    • 1个片内温度传感器

    • 2 个比较器

    • 1个运算放大器

    • 1个 VREF

  7. 高速外设

    • 1个千兆网接口

    • 1个百兆网接口

    • 1个USB 2.0接口 ，支持 Host/Device

    • 1个USB 1.1接口 ，支持 Host/Device

  8. 低速外设

    • 13个(USART)

    • 4个I2C

    • 7个SPI

    • 1个CAPC

    • 2个SDIO

    • 32个GPIO

    • 1个MDIOS

    • 1个SWPMI

    • 1个CEC

    • 4个CAN接口

  9. 定时器

    • 16个ADVANCED_TIMER

    • 3个BASIC_TIMER

    • 2个WWDG

    • 1个IWDG

  10. 视频类接口

    • 1个DISP接口，支持RGB565/YUV444/YUV422/YCbCr

    • 1个DCMI，支持8bit/10bit/12bit/14bit/16bit

    • 1个G2D，专门用于图像搬运

    • 1个JPEG

  11. 音频类接口

    • 4组SAI

    • 1个SPDIFRX

  12. 计算类

    • 1个FFT

    • 1个CORDIC

    • 1个FILTER

    • 1个NACC

  13. 安全类

    • 1个ACRYP

    • 1个CRYP

    • 1个HASH

    • 1个EFUSE

    • 2个FRTDEC

  14. TRACE和DEBUG

    • 1个ATB2AXI

    • 1个JTAG

CPU

T0 芯片有 3 个处理器域，其中 HSM 域主要目的是为了作为 MCU 级别的控制和安全处理，CPU1 域和 CPU2 域是为了通用操作系统和实时操作系统，构成一个典型的异构多处理器系统。

T0 处理器规格

配置

HSM域

CPU1域

CPU2域

型号

Nuclei N300系列

Nuclei UX900系列

Nuclei UX900系列

32/64位

32位

64位

64位

ILM

32KB

无

32KB

DLM

32KB

无

32KB

ICACHE

32KB

32KB

32KB

DCACHE

32KB

32KB

32KB

FPU

有

有

有

DSP

有

有

有

ECC

有

有

有

MMU

无

有

有

PPI

无

有

有

SMP

无

2 core

2 core

NICE

无

无

有

系统与存储器

系统架构

系统中包含多个域，有 HSM 域用于加密计算，有 CPU1 和 CPU2 域用于应用处理 ，有 DDR4 域，USB域，千兆以太网域等， 还有一些视频，音频，接口处理外设，还有系统常开域，芯片功能框图如下图所示。

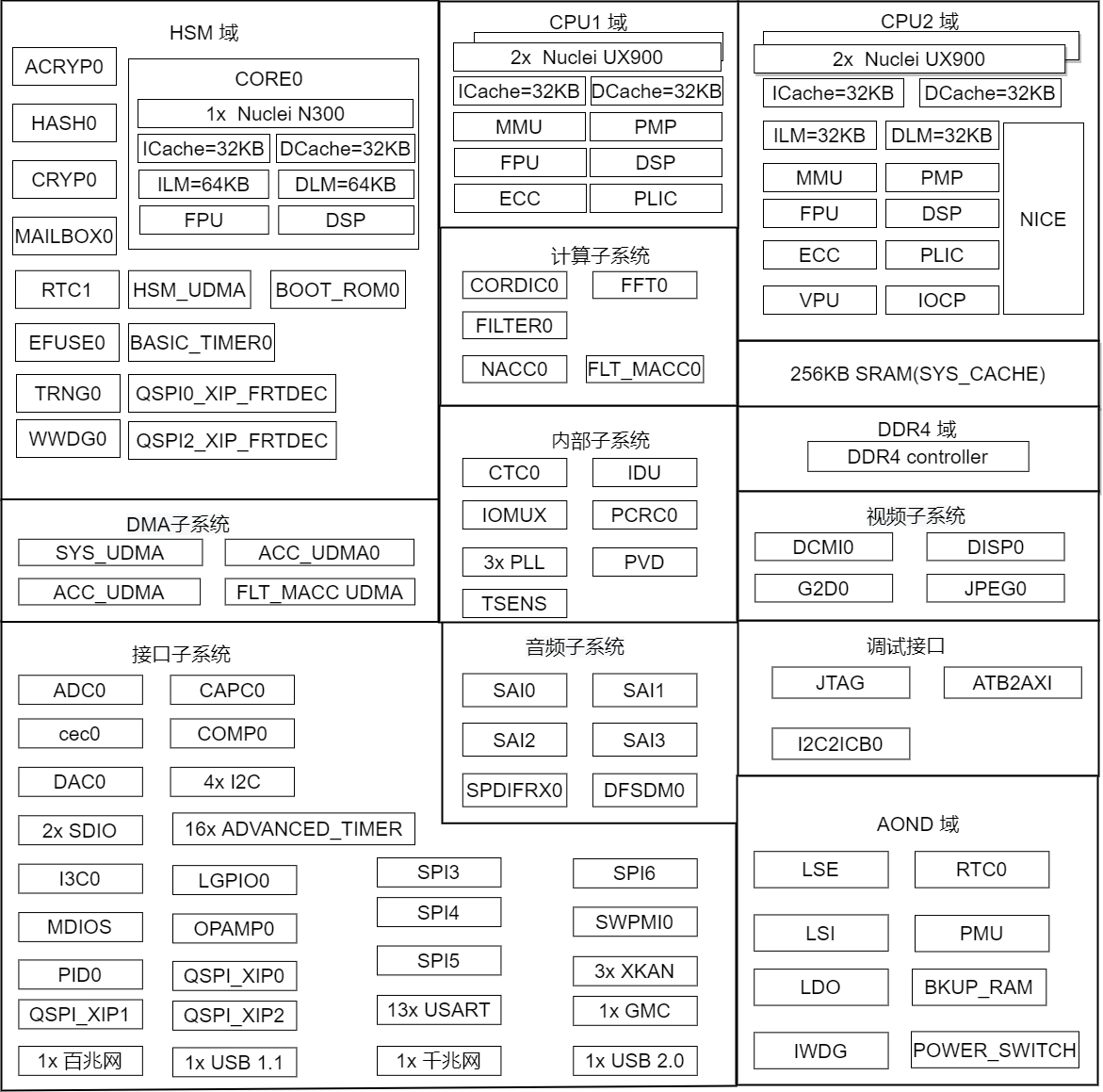

系统架构图

图1.1 系统架构图

存储器映射

整个系统的程序存储器、数据存储器、寄存器地址都在一个线性地址空间，共有 64GB 地址空间，其中 46GB 是保留地址空间， 低位地址空间为 DDR ，高位为寄存器和数据地址，下图为地址分配情况。

外设地址分配情况如下表：

外设名称

起始地址

结束地址

CORE0 内部 ILM/dlm 地址

0xF88000000

0xF8801FFFF

HSM_UDMA 配置寄存器地址

0xF89000000

0xF89000FFF

EFUSE0 配置寄存器地址

0xF89001000

0xF89001FFF

BROM 配置寄存器地址

0xF89002000

0xF89002FFF

BROM ECC 配置寄存器地址

0xF89003000

0xF89003FFF

TRNG0 配置寄存器地址

0xF89004000

0xF89004FFF

ACRYP0 配置寄存器地址

0xF89005000

0xF89005FFF

CRYP0 配置寄存器地址

0xF89006000

0xF89006FFF

HASH0 配置寄存器地址

0xF89007000

0xF89007FFF

WWDG0 配置寄存器地址

0xF89008000

0xF89008FFF

BASIC_TIMER0 配置寄存器地址

0xF8900C000

0xF8900CFFF

RTC1 配置寄存器地址

0xF8900D000

0xF8900DFFF

SOC_HSM MISC 配置寄存器地址

0xF89010000

0xF89010FFF

QSPI_XIP0_FRTDEC 配置寄存器地址

0xF89020000

0xF89020FFF

QSPI_XIP2_FRTDEC 配置寄存器地址

0xF89030000

0xF89030FFF

BROM 存储地址

0xF8C000000

0xF8C01FFFF

EFUSE0 SRAM 地址

0xF8C100000

0xF8C100FFF

ACRYP0 SRAM 地址

0xF8C200000

0xF8C201FFF

CLUSTER2_CORE0 ILM/DLM 地址

0xF98100000

0xF9810FFFF

CLUSTER2_CORE1 ILM/DLM 地址

0xF98110000

0xF9811FFFF

FLT_MACC_DUMA 配置寄存器地址

0xF99F00000

0xF99F00FFF

FFT0 配置寄存器地址

0xF99F01000

0xF99F01FFF

NACC0 配置寄存器地址

0xF99F02000

0xF99F02FFF

FLT_MACC0 配置寄存器地址

0xF99F03000

0xF99F03FFF

SDIO0 配置寄存器地址

0xF99F04000

0xF99F04FFF

SDIO0 私有 DMA 配置寄存器地址

0xF99F05000

0xF99F05FFF

SDIO_IOCP 读通道配置寄存器地址

0xF99F06000

0xF99F06FFF

SDIO_IOCP 写通道配置寄存器地址

0xF99F07000

0xF99F07FFF

FLT_MACC_DUMA IOCP 读通道配置寄存器地址

0xF99F08000

0xF99F08FFF

FLT_MACC_DUMA IOCP 写通道配置寄存器地址

0xF99F09000

0xF99F09FFF

FFT IOCP 读通道配置寄存器地址

0xF99F0A000

0xF99F0AFFF

FFT IOCP 写通道配置寄存器地址

0xF99F0B000

0xF99F0VFFF

NACC IOCP 读通道配置寄存器地址

0xF99F0C000

0xF99F0CFFF

NACC IOCP 写通道配置寄存器地址

0xF99F0D000

0xF99F0DFFF

SYS_CACHE SRAM 地址

0xF9A000000

0xF9A03FFFF

MAILBOX SRAM 地址

0xF9B000000

0xF9B003FFF

RTC0 配置寄存器地址

0xF9C000000

0xF9C000FFF

BKUP SRAM 地址

0xF9C010000

0xF9C010FFF

IWDG0 配置寄存器地址

0xF9C020000

0xF9C020FFF

内部 LDO 配置寄存器地址

0xF9C030000

0xF9C030FFF

LSI 配置寄存器地址

0xF9C040000

0xF9C040FFF

PMU 配置寄存器地址

0xF9C050000

0xF9C050FFF

SOC_AOND MISC 配置寄存器地址

0xF9C100000

0xF9C100FFF

QSPI_XIP0 配置寄存器地址

0xF9C200000

0xF9C200FFF

QSPI_XIP1 配置寄存器地址

0xF9C201000

0xF9C201FFF

XEC_GEN20 配置寄存器地址

0xF9C210000

0xF9C210FFF

GMC0 配置寄存器地址

0xF9C220000

0xF9C220FFF

SAI0_S0 通道 a 配置寄存器地址

0xF9C230000

0xF9C230FFF

SAI0_S0 通道 b 配置寄存器地址

0xF9C231000

0xF9C231FFF

DFSDM0 配置寄存器地址

0xF9C240000

0xF9C240FFF

USART0 配置寄存器地址

0xF9C250000

0xF9C250FFF

USART1 配置寄存器地址

0xF9C251000

0xF9C251FFF

USART2 配置寄存器地址

0xF9C252000

0xF9C252FFF

USART3 配置寄存器地址

0xF9C253000

0xF9C253FFF

USART4 配置寄存器地址

0xF9C254000

0xF9C254FFF

ADVANCED_TIMER0 配置寄存器地址

0xF9C260000

0xF9C260FFF

ADVANCED_TIMER1 配置寄存器地址

0xF9C261000

0xF9C261FFF

ADVANCED_TIMER2 配置寄存器地址

0xF9C262000

0xF9C262FFF

ADVANCED_TIMER8 配置寄存器地址

0xF9C263000

0xF9C263FFF

ADVANCED_TIMER9 配置寄存器地址

0xF9C264000

0xF9C264FFF

ADVANCED_TIMER10 配置寄存器地址

0xF9C265000

0xF9C265FFF

XKAN0 配置寄存器地址

0xF9C270000

0xF9C270FFF

XKAN1 配置寄存器地址

0xF9C271000

0xF9C271FFF

XKAN2 配置寄存器地址

0xF9C272000

0xF9C272FFF

I2C0 配置寄存器地址

0xF9C280000

0xF9C280FFF

I2C1 配置寄存器地址

0xF9C281000

0xF9C281FFF

PID0 配置寄存器地址

0xF9C290000

0xF9C290FFF

SWPMI0 配置寄存器地址

0xF9C2A0000

0xF9C2A0FFF

SPDIFRX0 配置寄存器地址

0xF9C2B0000

0xF9C2B0FFF

IOMUX_AOND 配置寄存器地址

0xF9C200000

0xF9C2FFFFF

ADC 配置寄存器地址

0xF9C400000

0xF9C400FFF

DAC 配置寄存器地址

0xF9C401000

0xF9C401FFF

TSENS 配置寄存器地址

0xF9C402000

0xF9C402FFF

VREF 配置寄存器地址

0xF9C403000

0xF9C403FFF

COMP 配置寄存器地址

0xF9C404000

0xF9C404FFF

OPAMP 配置寄存器地址

0xF9C405000

0xF9C405FFF

DISP0 配置寄存器地址

0xF9C410000

0xF9C410FFF

SAI0_S1 通道 a 配置寄存器地址

0xF9C420000

0xF9C420FFF

SAI0_S1 通道 b 配置寄存器地址

0xF9C421000

0xF9C401FFF

USART5 配置寄存器地址

0xF9C430000

0xF9C430FFF

USART6 配置寄存器地址

0xF9C431000

0xF9C431FFF

USART7 配置寄存器地址

0xF9C432000

0xF9C432FFF

USART8 配置寄存器地址

0xF9C433000

0xF9C433FFF

ADVANCED_TIMER3 配置寄存器地址

0xF9C440000

0xF9C440FFF

ADVANCED_TIMER4 配置寄存器地址

0xF9C441000

0xF9C441FFF

ADVANCED_TIMER11 配置寄存器地址

0xF9C442000

0xF9C442FFF

ADVANCED_TIMER12 配置寄存器地址

0xF9C443000

0xF9C443FFF

QSPI3 配置寄存器地址

0xF9C450000

0xF9C450FFF

QSPI4 配置寄存器地址

0xF9C451000

0xF9C451FFF

I2C2 配置寄存器地址

0xF9C460000

0xF9C460FFF

I2C3 配置寄存器地址

0xF9C461000

0xF9C461FFF

JPEG0 配置寄存器地址

0xF9C470000

0xF9C470FFF

LGPIO0 配置寄存器地址

0xF9C480000

0xF9C480FFF

SYS_CACHE 配置寄存器地址

0xF9C490000

0xF9C49FFFF

SOC_DDR MISC 配置寄存器地址

0xF9C4A0000

0xF9C4A0FFF

DDR 配置寄存器地址

0xF9C600000

0xF9C7FFFFF

DCMI0 配置寄存器地址

0xF9C800000

0xF9C80FFFF

XUC0 配置寄存器地址

0xF9C810000

0xF9C81FFFF

SAI0_S2 通道 a 配置寄存器地址

0xF9C820000

0xF9C820FFF

SAI0_S2 通道 b 配置寄存器地址

0xF9C821000

0xF9C821FFF

USART9 配置寄存器地址

0xF9C830000

0xF9C830FFF

USART10 配置寄存器地址

0xF9C831000

0xF9C831FFF

ADVANCED_TIMER5 配置寄存器地址

0xF9C840000

0xF9C840FFF

ADVANCED_TIMER13 配置寄存器地址

0xF9C841000

0xF9C841FFF

QSPI5 配置寄存器地址

0xF9C850000

0xF9C850FFF

PVD 配置寄存器地址

0xF9C860000

0xF9C860FFF

IDU 配置寄存器地址

0xF9C870000

0xF9C87FFFF

SOC_SYS MISC 配置寄存器地址

0xF9C880000

0xF9C880FFF

SOC_USB MISC 配置寄存器地址

0xF9C890000

0xF9C890FFF

CORDIC0 配置寄存器地址

0xF9C8A0000

0xF9C8A0FFF

SOC_GLUE 配置寄存器地址

0xF9C8B0000

0xF9C8B0FFF

FILTER0 配置寄存器地址

0xF9C8C0000

0xF9C8C0FFF

USB_TOP0 配置寄存器地址

0xF9C8D0000

0xF9C8DFFFF

USB_TOP0 配置 phy 地址

0xF9C8E0000

0xF9C8E0FFF

CTC0 配置寄存器地址

0xF9C8F0000

0xF9C8F0FFF

SYS_UDMA 配置寄存器地址

0xF9C900000

0xF9C900FFF

ACC_UDMA0 配置寄存器地址

0xF9C910000

0xF9C910FFF

ACC_UDMA1 配置寄存器地址

0xF9C920000

0xF9C920FFF

ATB2AXI0 配置寄存器地址

0xF9C930000

0xF9C930FFF

PCRC0 配置寄存器地址

0xF9C940000

0xF9C940FFF

WWDG1 配置寄存器地址

0xF9C951000

0xF9C951FFF

IOMUX 配置寄存器地址

0xF9CA00000

0xF9CAFFFFF

MIAN_FAB WID 配置寄存器地址

0xF9CC00000

0xF9CC7FFFF

MAILBOX_FAB WID 配置寄存器地址

0xF9CC80000

0xF9CCFFFFF

MDIOS0 配置寄存器地址

0xF9CD00000

0xF9CD00FFF

CAPC0 配置寄存器地址

0xF9CD10000

0xF9CD10FFF

CEC0 配置寄存器地址

0xF9CD20000

0xF9CD20FFF

I3C0 配置寄存器地址

0xF9CD30000

0xF9CD30FFF

I3C0 私有 DMA 配置寄存器地址

0xF9CD31000

0xF9CD31FFF

ADVANCED_TIMER6 配置寄存器地址

0xF9CD40000

0xF9CD40FFF

ADVANCED_TIMER7 配置寄存器地址

0xF9CD41000

0xF9CD41FFF

ADVANCED_TIMER14 配置寄存器地址

0xF9CD42000

0xF9CD42FFF

ADVANCED_TIMER15 配置寄存器地址

0xF9CD43000

0xF9CD43FFF

USART11 配置寄存器地址

0xF9CD50000

0xF9CD50FFF

USART12 配置寄存器地址

0xF9CD51000

0xF9CD51FFF

SAI0_S3 通道 a 配置寄存器地址

0xF9CD60000

0xF9CD60FFF

SAI0_S3 通道 b 配置寄存器地址

0xF9CD61000

0xF9CD61FFF

QSPI6 配置寄存器地址

0xF9CD70000

0xF9CD70FFF

G2D0 配置寄存器地址

0xF9CD80000

0xF9CD80FFF

QSPI_XIP2 配置寄存器地址

0xF9CD90000

0xF9CD90FFF

HS_SDIO0 配置 dlyb 寄存器地址

0xF9CDA0000

0xF9CDA0FFF

HS_SDIO0 配置寄存器地址

0xF9CDA1000

0xF9CDA1FFF

HS_SDIO0 配置私有 DMA 地址

0xF9CDA2000

0xF9CDA2FFF

SOC_XEC MISC 配置寄存器地址

0xF9CDB0000

0xF9CDB0FFF

XEC_GEN21 配置寄存器地址

0xF9CDC0000

0xF9CDC0FFF

DISP0 SRAM 地址

0xF9E010000

0xF9E0107FF

DCMI0 SRAM 地址

0xF9E020000

0xF9E020FFF

G2D0 SRAM 地址

0xF9E030000

0xF9E0307FF

JPEG0 SRAM 地址

0xF9E040000

0xF9E040FFF

NACC0 SRAM 地址

0xF9E060000

0xF9E07FFFF

XKAN0 SRAM 地址

0xF9E080000

0xF9E081FFF

XKAN1 SRAM 地址

0xF9E090000

0xF9E091FFF

XKAN2 SRAM 地址

0xF9E0A0000

0xF9E0A1FFF

FFT0 SRAM 地址

0xF9E100000

0xF9E11FFFF

FLT_MACC0 SRAM 地址

0xF9E200000

0xF9E203FFF

QSPI_XIP0 SRAM 地址

0xFA0000000

0xFAFFFFFFF

QSPI_XIP1 SRAM 地址

0xFB0000000

0xFB7FFFFFF

QSPI_XIP2 SRAM 地址

0xFB8000000

0xFBFFFFFFF

GMC0 SRAM 地址

0xFC0000000

0xFFFFFFFFF

BOOT 配置

在 T0 芯片中，BOOT 启动选择由特定的引脚决定，可以让系统从不同的区域启动，如下表所示。

BOOT 模式选择

启动选择

pad_IOMUX_158

pad_IOMUX_159

0

0

DFU

0

1

ILM

1

0

FLASH0

1

1

FLASH2

系统上电后，会根据默认引脚的电平来选择从不同的介质来启动，用户可以根据自己的需求对不同的存储器进行重新编程， 系统复位或者掉电复位后导致 BOOT 引脚被重新锁存。

启动选择不同，程序就有不同的访问地址：

  • 从 dfu 启动时，则会选择从串口烧写 BootLoader

  • 从 ILM 启动时，则会选择从 CORE0 的 ILM 地址 0x8800000 访问

  • 从 FLASH0 启动时，系统通过 QSPI_XIP0 访问外部 FLASH0 ，从地址 0xf9a000000 访问

  • 从 FLASH2 启动时，系统通过 QSPI_XIP2 访问外部 FLASH2 ，从地址 0xfb8000000 访问

系统配置寄存器

芯片中包含不同的电源域，每个电源域都有自己独立的系统配置寄存器，此文档中把这种配置模块叫做 MISC，下面逐个介绍各个电源域 MISC 寄存器以及功能。

SOC_AOND MISC 模块

RESET_CTRL0_OFS

地址偏移：0x0

RESET_CTRL_OFS 寄存器格式

字段

位

访问

复位值

描述

GET_STATUS_NRST

0

RO

0x0

管脚复位 nrst 的状态

GET_STATUS_POR_SYS

1

RO

0x0

系统域的 por 复位状态

GET_STATUS_POR_PSI

2

RO

0x0

PSI 电源的 por 复位状态

GET_STATUS_POR_AON

3

RO

0x0

PSO 电源的 por 复位状态

GET_STATUS_PUDC_V33_FP

4

RO

0x0

PUDC_V33 输出复位状态

GET_STATUS_CORE0_SYSRSTREQ

5

RO

0x0

CORE0 输出复位状态

GET_STATUS_CLUSTER1_SYSRSTREQ

6

RO

0x0

CLUSTER1 输出复位状态

GET_STATUS_CLUSTER2_SYSRSTREQ

7

RO

0x0

CLUSTER2 输出复位状态

GET_STATUS_BROM_CPU_RST_N_O

8

RO

0x0

BROM 输出复位状态

GET_STATUS_WWDG0_WDGOGRES

9

RO

0x0

WWDG0 输出复位状态

GET_STATUS_WWDG1_WDGOGRES

10

RO

0x0

WWDG1 输出复位状态

GET_STATUS_IWDG0_WDGOGRES

11

RO

0x0

IWDG0 输出复位状态

GET_STATUS_SOC_RCC_BDRST_N

12

RO

0x0

soc 输出的备份域复位状态

GET_STATUS_SOC_RCC_CORE0_RST_N

13

RO

0x0

soc 输出的 CORE0 复位状态

GET_STATUS_SOC_RCC_CORE1_RST_N

14

RO

0x0

soc 输出的 CORE1 复位状态

GET_STATUS_SOC_RCC_CORE2_RST_N

15

RO

0x0

soc 输出的 CLUSTER2 复位状态

GET_STATUS_SOC_C0_SYSRSTREQ

16

RO

0x0

soc 输出的 CORE0 复位请求使能

GET_STATUS_SOC_C1_SYSRSTREQ

17

RO

0x0

soc 输出的 CORE1 复位请求使能

GET_STATUS_SOC_C2_SYSRSTREQ

18

RO

0x0

soc 输出的 CLUSTER2 复位请求使能

保留

31:19

/

0x0
SUBM_RESET_CTRL0_OFS

地址偏移：0x20

SUBM_RESET_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

4:0

/

0x0

IOMUX_AOND_pd_n

5

WO

0x1

IOMUX_AOND 模块的复位使能，低有效

保留

31:6

/

0x0
SUBM_CLK_CTRL0_OFS

地址偏移：0x40

SUBM_CLK_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

6:0

/

0x0

LDO_CLK

7

WO

0x1

LDO 的寄存器模块时钟使能信号

LSI_CLK

8

WO

0x1

LSI 的寄存器模块时钟使能信号

保留

31:9

/

0x0
SUBM_CLK_CTRL3_OFS

地址偏移：0x4C

SUBM_CLK_CTRL3_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

4:0

/

0x0

IOMUX_AOND_pd_n

5

WO

0x1

IOMUX_AOND 模块的时钟使能信号

保留

31:6

/

0x0
CLK_CTRL0_HSE_DIV_512_CLK_D_OFS

地址偏移：0x100

CLK_CTRL0_HSE_DIV_512_CLK_D_OFS 寄存器格式

字段

位

访问

复位值

描述

HSE_DIV

9:0

RW

0x1FF

hse 时钟分频系数

保留

31：10

/

0x0
CLK_CTRL1_AOND_SYS_CLK_S_OFS

地址偏移：0x104

CLK_CTRL1_AOND_SYS_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

AOND_SYS_CLK_S

0

RW

0x0

aond 域的系统时钟选择信号

保留

31：1

/

0x0
CLK_CTRL2_AOND_SYS_CLK_OFS

地址偏移：0x108

CLK_CTRL2_AOND_SYS_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

AOND_SYS_CLK

5:0

RW

0xF

aond 域的系统时钟分频系数

保留

31：6

/

0x0
CLK_CTRL3_RTC_CLK_S_OFS

地址偏移：0x10C

CLK_CTRL3_RTC_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

RTC_CLK_S

1:0

RW

0x0

rtc 时钟源选择信号

保留

31：2

/

0x0
CLK_CTRL4_CLK_TMR_TOGGLE_S_OFS

地址偏移：0x110

CLK_CTRL4_CLK_TMR_TOGGLE_S_OFS 寄存器格式

字段

位

访问

复位值

描述

CLK_TMR_TOGGLE_S

2:0

RW

0x0

core 的 sys tick 时钟源选择信号

保留

31：3

/

0x0
CLK_CTRL5_CLK_TMR_TOGGLE_OFS

地址偏移：0x114

CLK_CTRL5_CLK_TMR_TOGGLE_OFS 寄存器格式

字段

位

访问

复位值

描述

CLK_TMR_TOGGLE

7:0

RW

0xF

core 的 sys tick 时钟源分频系数

保留

31：8

/

0x0
MISC_CTRL0_OFS

地址偏移：0xC80

CLK_CTRL5_CLK_TMR_TOGGLE_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL0_SOC_RCC_BDRST_N

0

RW

0x1

soc 输出的备份域复位

MISC_CTRL0_SOC_RCC_CORE0_RST_N

1

RW

0x1

soc 输出的 CORE0 复位

MISC_CTRL0_SOC_RCC_CORE1_RST_N

2

RW

0x1

soc 输出的 CORE1 复位

MISC_CTRL0_SOC_RCC_CORE2_RST_N

3

RW

0x1

soc 输出的 CLUSTER2 复位

保留

5：4

/

0x0

MISC_CTRL0_LSE_ON

6

RW

0x0

lse 使能

MISC_CTRL0_LSE_RESTART

7

RW

0x0

lse restart

MISC_CTRL0_LSE_DS

10:8

RW

0x7

lse 驱动强度

MISC_CTRL0_CORE0_SYSRSTREQ_EN

11

RW

0x0

CORE0 的复位请求使能

MISC_CTRL0_CLUSTER1_SYSRSTREQ_EN

12

RW

0x0

CLUSTER1 的复位请求使能

MISC_CTRL0_CLUSTER2_SYSRSTREQ_EN

13

RW

0x0

CLUSTER2 的复位请求使能

MISC_CTRL0_BKP_RAM_PD_N

14

RW

0x0

备份域 ram 模块的总线 power down 信号

MISC_CTRL0_BKP_RAM_DS_N

15

RW

0x0

备份域 ram 模块驱动强度，无效信号

保留

31：16

/

0x0

SOC_SYS MISC 模块

SUBM_RESET_CTRL0_OFS

地址偏移：0x20

SUBM_RESET_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_RESET_CTRL0_PID0

0

RW

0x1

PID0(客户定制) 复位使能信号，低有效

SUBM_RESET_CTRL0_ADC

1

RW

0x1

ADC 控制器模块复位使能信号，低有效

SUBM_RESET_CTRL0_TSENS

2

RW

0x1

TSENS 控制器模块复位使能信号，低有效

SUBM_RESET_CTRL0_DAC

3

RW

0x1

DAC 控制器模块复位使能信号，低有效

SUBM_RESET_CTRL0_VREF

4

RW

0x1

VREF 控制器模块复位使能信号，低有效

SUBM_RESET_CTRL0_COMP

5

RW

0x1

COMP 控制器模块复位使能信号，低有效

SUBM_RESET_CTRL0_OPAMP

6

RW

0x1

OPAMP 控制器模块复位使能信号，低有效

保留

8:7

/

0x0

SUBM_RESET_CTRL0_USART0

9

RW

0x1

USART0 复位使能信号，低有效

SUBM_RESET_CTRL0_USART1

10

RW

0x1

USART1 复位使能信号，低有效

SUBM_RESET_CTRL0_USART2

11

RW

0x1

USART2 复位使能信号，低有效

SUBM_RESET_CTRL0_USART3

12

RW

0x1

USART3 复位使能信号，低有效

SUBM_RESET_CTRL0_USART4

13

RW

0x1

USART4 复位使能信号，低有效

SUBM_RESET_CTRL0_USART5

14

RW

0x1

USART5 复位使能信号，低有效

SUBM_RESET_CTRL0_USART6

15

RW

0x1

USART6 复位使能信号，低有效

SUBM_RESET_CTRL0_USART7

16

RW

0x1

USART7 复位使能信号，低有效

SUBM_RESET_CTRL0_USART8

17

RW

0x1

USART8 复位使能信号，低有效

SUBM_RESET_CTRL0_USART9

18

RW

0x1

USART9 复位使能信号，低有效

SUBM_RESET_CTRL0_USART10

19

RW

0x1

USART10 复位使能信号，低有效

SUBM_RESET_CTRL0_USART11

20

RW

0x1

USART11 复位使能信号，低有效

SUBM_RESET_CTRL0_USART12

21

RW

0x1

USART12 复位使能信号，低有效

SUBM_RESET_CTRL0_I2C0

22

RW

0x1

I2C0 复位使能信号，低有效

SUBM_RESET_CTRL0_I2C1

23

RW

0x1

I2C1 复位使能信号，低有效

SUBM_RESET_CTRL0_I2C2

24

RW

0x1

I2C2 复位使能信号，低有效

SUBM_RESET_CTRL0_I2C3

25

RW

0x1

I2C3 复位使能信号，低有效

保留

27:26

/

0x0

SUBM_RESET_CTRL0_QSPI_XIP0

28

RW

0x1

QSPI_XIP0 复位使能信号，低有效

SUBM_RESET_CTRL0_QSPI_XIP1

29

RW

0x1

QSPI_XIP1 复位使能信号，低有效

SUBM_RESET_CTRL0_QSPI_XIP2

30

RW

0x1

QSPI_XIP2 复位使能信号，低有效

SUBM_RESET_CTRL0_QSPI3

31

RW

0x1

QSPI3 控制器模块复位使能信号，低有效
SUBM_RESET_CTRL1_OFS

地址偏移：0x24

SUBM_RESET_CTRL1_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_RESET_CTRL1_QSPI4

0

RW

0x1

QSPI4 复位使能信号，低有效

SUBM_RESET_CTRL1_QSPI5

1

RW

0x1

QSPI5 复位使能信号，低有效

SUBM_RESET_CTRL1_QSPI6

2

RW

0x1

QSPI6 复位使能信号，低有效

SUBM_RESET_CTRL1_XKAN0

3

RW

0x1

XKAN0 复位使能信号，低有效

SUBM_RESET_CTRL1_XKAN1

4

RW

0x1

XKAN1 复位使能信号，低有效

SUBM_RESET_CTRL1_XKAN2

5

RW

0x1

XKAN2 复位使能信号，低有效

SUBM_RESET_CTRL1_SAI0

6

RW

0x1

sai0 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER0

7

RW

0x1

ADVANCED_TIMER0 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER1

8

RW

0x1

ADVANCED_TIMER1 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER2

9

RW

0x1

ADVANCED_TIMER2 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER3

10

RW

0x1

ADVANCED_TIMER3 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER4

11

RW

0x1

ADVANCED_TIMER4 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER5

12

RW

0x1

ADVANCED_TIMER5 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER6

13

RW

0x1

ADVANCED_TIMER6 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER7

14

RW

0x1

ADVANCED_TIMER7 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER8

15

RW

0x1

ADVANCED_TIMER8 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER9

16

RW

0x1

ADVANCED_TIMER9 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER10

17

RW

0x1

ADVANCED_TIMER10 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER11

18

RW

0x1

ADVANCED_TIMER11 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER12

19

RW

0x1

ADVANCED_TIMER12 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER13

20

RW

0x1

ADVANCED_TIMER13 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER14

21

RW

0x1

ADVANCED_TIMER14 复位使能信号，低有效

SUBM_RESET_CTRL1_ADVANCED_TIMER15

22

RW

0x1

ADVANCED_TIMER15 复位使能信号，低有效

SUBM_RESET_CTRL1_LGPIO0

23

RW

0x1

LGPIO0 复位使能信号，低有效

SUBM_RESET_CTRL1_I2C2ICB0

24

RW

0x1

I2C2icb0 复位使能信号，低有效

SUBM_RESET_CTRL1_DISP0

25

RW

0x1

DISP0 复位使能信号，低有效

SUBM_RESET_CTRL1_DCMI0

26

RW

0x1

DCMI0 复位使能信号，低有效

SUBM_RESET_CTRL1_G2D0

27

RW

0x1

G2D0 复位使能信号，低有效

SUBM_RESET_CTRL1_JPEG0

28

RW

0x1

JPEG0 复位使能信号，低有效

SUBM_RESET_CTRL1_NACC0

29

RW

0x1

NACC0 复位使能信号，低有效

SUBM_RESET_CTRL1_FILTER0

30

RW

0x1

FILTER0 复位使能信号，低有效

SUBM_RESET_CTRL1_FLT_MACC0

31

RW

0x1

FLT_MACC0 复位使能信号，低有效
SUBM_RESET_CTRL2_OFS

地址偏移：0x28

SUBM_RESET_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_RESET_CTRL2_FFT0

0

RW

0x1

FFT0 复位使能信号，低有效

SUBM_RESET_CTRL2_GMC0

1

RW

0x1

GMC0 复位使能信号，低有效

SUBM_RESET_CTRL2_XEC_GEN20

2

RW

0x1

XEC_GEN20(百兆以太网) 复位使能信号，低有效

保留

3

/

0x0

SUBM_RESET_CTRL2_XUC0

4

RW

0x1

xuc0（usb 1.1） 复位使能信号，低有效

保留

7:5

/

0x0

SUBM_RESET_CTRL2_IDU

8

RW

0x1

IDU 复位使能信号，低有效

SUBM_RESET_CTRL2_SOC_GLUE

9

RW

0x1

SOC_GLUE 复位使能信号，低有效

SUBM_RESET_CTRL2_PCRC0

10

RW

0x1

PCRC0 复位使能信号，低有效

保留

18:11

/

0x0

SUBM_RESET_CTRL2_SYS_UDMA

19

RW

0x1

SYS_UDMA 复位使能信号，低有效

SUBM_RESET_CTRL2_IOMUX

20

RW

0x1

IOMUX 复位使能信号，低有效

SUBM_RESET_CTRL2_SDIO0

21

RW

0x1

SDIO0 复位使能信号，低有效

SUBM_RESET_CTRL2_HS_SDIO0

22

RW

0x1

HS_SDIO0 复位使能信号，低有效

SUBM_RESET_CTRL2_I3C0

23

RW

0x1

I3C0 复位使能信号，低有效

SUBM_RESET_CTRL2_MDIOS0

24

RW

0x1

MDIOS0 复位使能信号，低有效

SUBM_RESET_CTRL2_CORDIC0

25

RW

0x1

CORDIC0 复位使能信号，低有效

SUBM_RESET_CTRL2_SPDIFRX0

26

RW

0x1

SPDIFRX0 复位使能信号，低有效

SUBM_RESET_CTRL2_SWPMI0

27

RW

0x1

SWPMI0 复位使能信号，低有效

SUBM_RESET_CTRL2_CEC0

28

RW

0x1

CEC0 复位使能信号，低有效

SUBM_RESET_CTRL2_DFSDM0

29

RW

0x1

DFSDM0 复位使能信号，低有效

SUBM_RESET_CTRL2_CAPC0

30

RW

0x1

CAPC0 复位使能信号，低有效

SUBM_RESET_CTRL2_CTC0

31

RW

0x1

CTC0 复位使能信号，低有效
SUBM_RESET_CTRL3_OFS

地址偏移：0x2C

SUBM_RESET_CTRL3_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_RESET_CTRL3_ACC_UDMA0

0

RW

0x1

ACC_UDMA0 复位使能信号，低有效

SUBM_RESET_CTRL3_FLT_MACC_UDMA

1

RW

0x1

FLT_MACC_DUMA 复位使能信号，低有效

SUBM_RESET_CTRL3_ACC_UDMA1

2

RW

0x1

ACC_UDMA1 复位使能信号，低有效

SUBM_RESET_CTRL3_SYS_CACHE

3

RW

0x1

SYS_CACHE 复位使能信号，低有效

SUBM_RESET_CTRL3_AXT2AXI0

4

RW

0x1

ATB2AXI0 复位使能信号，低有效

保留

31：5

/

0x0
SUBM_CLK_CTRL0_OFS

地址偏移：0x40

SUBM_CLK_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_CLK_CTRL0_PID0

0

RW

0x1

PID0(客户定制) 时钟使能信号

SUBM_CLK_CTRL0_ADC

1

RW

0x1

ADC 控制器模块时钟使能信号

SUBM_CLK_CTRL0_TSENS

2

RW

0x1

TSENS 控制器模块时钟使能信号

SUBM_CLK_CTRL0_DAC

3

RW

0x1

DAC 控制器模块时钟使能信号

SUBM_CLK_CTRL0_VREF

4

RW

0x1

VREF 控制器模块时钟使能信号

SUBM_CLK_CTRL0_COMP

5

RW

0x1

COMP 控制器模块时钟使能信号

SUBM_CLK_CTRL0_OPAMP

6

RW

0x1

OPAMP 控制器模块时钟使能信号

保留

8:7

/

0x0

SUBM_CLK_CTRL0_USART0

9

RW

0x1

USART0 时钟使能信号

SUBM_CLK_CTRL0_USART1

10

RW

0x1

USART1 时钟使能信号

SUBM_CLK_CTRL0_USART2

11

RW

0x1

USART2 时钟使能信号

SUBM_CLK_CTRL0_USART3

12

RW

0x1

USART3 时钟使能信号

SUBM_CLK_CTRL0_USART4

13

RW

0x1

USART4 时钟使能信号

SUBM_CLK_CTRL0_USART5

14

RW

0x1

USART5 时钟使能信号

SUBM_CLK_CTRL0_USART6

15

RW

0x1

USART6 时钟使能信号

SUBM_CLK_CTRL0_USART7

16

RW

0x1

USART7 时钟使能信号

SUBM_CLK_CTRL0_USART8

17

RW

0x1

USART8 时钟使能信号

SUBM_CLK_CTRL0_USART9

18

RW

0x1

USART9 时钟使能信号

SUBM_CLK_CTRL0_USART10

19

RW

0x1

USART10 时钟使能信号

SUBM_CLK_CTRL0_USART11

20

RW

0x1

USART11 时钟使能信号

SUBM_CLK_CTRL0_USART12

21

RW

0x1

USART12 时钟使能信号

SUBM_CLK_CTRL0_I2C0

22

RW

0x1

I2C0 时钟使能信号

SUBM_CLK_CTRL0_I2C1

23

RW

0x1

I2C1 时钟使能信号

SUBM_CLK_CTRL0_I2C2

24

RW

0x1

I2C2 时钟使能信号

SUBM_CLK_CTRL0_I2C3

25

RW

0x1

I2C3 时钟使能信号

保留

27:26

/

0x0

SUBM_CLK_CTRL0_QSPI_XIP0

28

RW

0x1

QSPI_XIP0 时钟使能信号

SUBM_CLK_CTRL0_QSPI_XIP1

29

RW

0x1

QSPI_XIP1 时钟使能信号

SUBM_CLK_CTRL0_QSPI_XIP2

30

RW

0x1

QSPI_XIP2 时钟使能信号

SUBM_CLK_CTRL0_QSPI3

31

RW

0x1

QSPI3 控制器模块时钟使能信号
SUBM_CLK_CTRL1_OFS

地址偏移：0x44

SUBM_CLK_CTRL1_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_CLK_CTRL1_QSPI4

0

RW

0x1

QSPI4 时钟使能信号

SUBM_CLK_CTRL1_QSPI5

1

RW

0x1

QSPI5 时钟使能信号

SUBM_CLK_CTRL1_QSPI6

2

RW

0x1

QSPI6 时钟使能信号

SUBM_CLK_CTRL1_XKAN0

3

RW

0x1

XKAN0 时钟使能信号

SUBM_CLK_CTRL1_XKAN1

4

RW

0x1

XKAN1 时钟使能信号

SUBM_CLK_CTRL1_XKAN2

5

RW

0x1

XKAN2 时钟使能信号

SUBM_CLK_CTRL1_SAI0

6

RW

0x1

sai0 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER0

7

RW

0x1

ADVANCED_TIMER0 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER1

8

RW

0x1

ADVANCED_TIMER1 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER2

9

RW

0x1

ADVANCED_TIMER2 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER3

10

RW

0x1

ADVANCED_TIMER3 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER4

11

RW

0x1

ADVANCED_TIMER4 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER5

12

RW

0x1

ADVANCED_TIMER5 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER6

13

RW

0x1

ADVANCED_TIMER6 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER7

14

RW

0x1

ADVANCED_TIMER7 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER8

15

RW

0x1

ADVANCED_TIMER8 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER9

16

RW

0x1

ADVANCED_TIMER9 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER10

17

RW

0x1

ADVANCED_TIMER10 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER11

18

RW

0x1

ADVANCED_TIMER11 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER12

19

RW

0x1

ADVANCED_TIMER12 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER13

20

RW

0x1

ADVANCED_TIMER13 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER14

21

RW

0x1

ADVANCED_TIMER14 时钟使能信号

SUBM_CLK_CTRL1_ADVANCED_TIMER15

22

RW

0x1

ADVANCED_TIMER15 时钟使能信号

SUBM_CLK_CTRL1_LGPIO0

23

RW

0x1

LGPIO0 时钟使能信号

SUBM_CLK_CTRL1_I2C2ICB0

24

RW

0x1

I2C2icb0 时钟使能信号

SUBM_CLK_CTRL1_DISP0

25

RW

0x1

DISP0 时钟使能信号

SUBM_CLK_CTRL1_DCMI0

26

RW

0x1

DCMI0 时钟使能信号

SUBM_CLK_CTRL1_G2D0

27

RW

0x1

G2D0 时钟使能信号

SUBM_CLK_CTRL1_JPEG0

28

RW

0x1

JPEG0 时钟使能信号

SUBM_CLK_CTRL1_NACC0

29

RW

0x1

NACC0 时钟使能信号

SUBM_CLK_CTRL1_FILTER0

30

RW

0x1

FILTER0 时钟使能信号

SUBM_CLK_CTRL1_FLT_MACC0

31

RW

0x1

FLT_MACC0 时钟使能信号
SUBM_CLK_CTRL2_OFS

地址偏移：0x48

SUBM_CLK_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_CLK_CTRL2_FFT0

0

RW

0x1

FFT0 时钟使能信号

SUBM_CLK_CTRL2_GMC0

1

RW

0x1

GMC0 时钟使能信号

SUBM_CLK_CTRL2_XEC_GEN20

2

RW

0x1

XEC_GEN20(百兆以太网) 时钟使能信号

保留

3

/

0x0

SUBM_CLK_CTRL2_XUC0

4

RW

0x1

xuc0（usb 1.1） 时钟使能信号

保留

7:5

/

0x0

SUBM_CLK_CTRL2_IDU

8

RW

0x1

IDU 时钟使能信号

SUBM_CLK_CTRL2_SOC_GLUE

9

RW

0x1

SOC_GLUE 时钟使能信号

SUBM_CLK_CTRL2_PCRC0

10

RW

0x1

PCRC0 时钟使能信号

保留

18:11

/

0x0

SUBM_CLK_CTRL2_SYS_UDMA

19

RW

0x1

SYS_UDMA 时钟使能信号

SUBM_CLK_CTRL2_IOMUX

20

RW

0x1

IOMUX 时钟使能信号

SUBM_CLK_CTRL2_SDIO0

21

RW

0x1

SDIO0 时钟使能信号

SUBM_CLK_CTRL2_HS_SDIO0

22

RW

0x1

HS_SDIO0 时钟使能信号

SUBM_CLK_CTRL2_I3C0

23

RW

0x1

I3C0 时钟使能信号

SUBM_CLK_CTRL2_MDIOS0

24

RW

0x1

MDIOS0 时钟使能信号

SUBM_CLK_CTRL2_CORDIC0

25

RW

0x1

CORDIC0 时钟使能信号

SUBM_CLK_CTRL2_SPDIFRX0

26

RW

0x1

SPDIFRX0 时钟使能信号

SUBM_CLK_CTRL2_SWPMI0

27

RW

0x1

SWPMI0 时钟使能信号

SUBM_CLK_CTRL2_CEC0

28

RW

0x1

CEC0 时钟使能信号

SUBM_CLK_CTRL2_DFSDM0

29

RW

0x1

DFSDM0 时钟使能信号

SUBM_CLK_CTRL2_CAPC0

30

RW

0x1

CAPC0 时钟使能信号

SUBM_CLK_CTRL2_CTC0

31

RW

0x1

CTC0 时钟使能信号
SUBM_CLK_CTRL3_OFS

地址偏移：0x4C

SUBM_CLK_CTRL3_OFS 寄存器格式

字段

位

访问

复位值

描述

SUBM_CLK_CTRL3_ACC_UDMA0

0

RW

0x1

ACC_UDMA0 时钟使能信号

SUBM_CLK_CTRL3_FLT_MACC_UDMA

1

RW

0x1

FLT_MACC_DUMA 时钟使能信号

SUBM_CLK_CTRL3_ACC_UDMA1

2

RW

0x1

ACC_UDMA1 时钟使能信号

SUBM_CLK_CTRL3_SYS_CACHE

3

RW

0x1

SYS_CACHE 时钟使能信号

SUBM_CLK_CTRL3_AXT2AXI0

4

RW

0x1

ATB2AXI0 时钟使能信号

保留

31：5

/

0x0
PLL_CTRL0_SYS_PLL_CLK_OFS

地址偏移：0x78

PLL_CTRL0_SYS_PLL_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PLL_CTRL_SYS_PLL_CLK_N

7：0

RW

0x1

sys_pll 的配置参数 N

PLL_CTRL_SYS_PLL_CLK_M

17：8

RW

0x64

sys_pll 的配置参数 M

PLL_CTRL_SYS_PLL_CLK_OD

23：18

RW

0x2

sys_pll 的配置参数 OD

PLL_CTRL_SYS_PLL_CLK_BP

24

RW

0x1

sys_pll bypass 控制使能信号

PLL_CTRL_SYS_PLL_CLK_LOCK

25

RO

0x0

sys_pll lock 信号

保留

31：26

/

0x0
PLL_CTRL1_CORE1_PLL_CLK_OFS

地址偏移：0x7C

PLL_CTRL1_CORE1_PLL_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PLL_CTRL_SYS_PLL_CLK_N

7：0

RW

0x2

core1_pll 的配置参数 N

PLL_CTRL_SYS_PLL_CLK_M

17：8

RW

0x7D

core1_pll 的配置参数 M

PLL_CTRL_SYS_PLL_CLK_OD

23：18

RW

0x1

core1_pll 的配置参数 OD

PLL_CTRL_SYS_PLL_CLK_BP

24

RW

0x1

core1_pll bypass 控制使能信号

PLL_CTRL_SYS_PLL_CLK_LOCK

25

RO

0x0

core1_pll lock 信号

保留

31：26

/

0x0
PLL_CTRL2_XUC_PLL_CLK_OFS

地址偏移：0x80

PLL_CTRL2_XUC_PLL_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PLL_CTRL_SYS_PLL_CLK_N

7：0

RW

0x1

xuc_pll 的配置参数 N

PLL_CTRL_SYS_PLL_CLK_M

17：8

RW

0x3C

xuc_pll 的配置参数 M

PLL_CTRL_SYS_PLL_CLK_OD

23：18

RW

0x1

xuc_pll 的配置参数 OD

PLL_CTRL_SYS_PLL_CLK_BP

24

RW

0x1

xuc_pll bypass 控制使能信号

PLL_CTRL_SYS_PLL_CLK_LOCK

25

RO

0x0

xuc_pll lock 信号

保留

31：26

/

0x0
CLK_CTRL0_SYS_PLL_CLK_S_OFS

地址偏移：0x100

CLK_CTRL0_SYS_PLL_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_PLL_CLK_S_MUX

1：0

RW

0x0

sys_pll 的输入时钟选择信号

保留

31：2

/

0x0
CLK_CTRL1_SYS_PLL_CLK_DIV2_OFS

地址偏移：0x104

CLK_CTRL1_SYS_PLL_CLK_DIV2_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_PLL_CLK_DIV2

1：0

RW

0x1

sys_pll_clk_div2 分频器的分频系数

保留

31：2

/

0x0
CLK_CTRL2_CORE1_PLL_CLK_S_OFS

地址偏移：0x108

CLK_CTRL2_CORE1_PLL_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

CORE1_PLL_CLK_S_MUX

1：0

RW

0x0

core1_pll 的输入时钟选择信号

保留

31：2

/

0x0
CLK_CTRL3_XUC_PLL_CLK_S_OFS

地址偏移：0x10C

CLK_CTRL3_XUC_PLL_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

XUC_PLL_CLK_S_MUX

1：0

RW

0x0

xuc_pll 的输入时钟选择信号

保留

31：2

/

0x0
CLK_CTRL4_SYS_CLK_OFS

地址偏移：0x110

CLK_CTRL4_SYS_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_CLK_MUX

2：0

RW

0x0

sys_clk 的时钟选择信号

保留

31：3

/

0x0
CLK_CTRL5_SYSTF_CLK_OFS

地址偏移：0x114

CLK_CTRL5_SYSTF_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_INTF_CLK_MUX

2：0

RW

0x0

sys_intf_clk 的时钟选择信号

保留

31：3

/

0x0
CLK_CTRL6_CLUSTER1_CLK_OFS

地址偏移：0x118

CLK_CTRL6_CLUSTER1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CLUSTER1_CLK_MUX

2：0

RW

0x0

CLUSTER1_clk 的时钟选择信号

保留

31：3

/

0x0
CLK_CTRL7_CLUSTER2_CLK_OFS

地址偏移：0x11C

CLK_CTRL7_CLUSTER2_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CLUSTER2_CLK_MUX

2：0

RW

0x0

CLUSTER2_clk 的时钟选择信号

保留

31：3

/

0x0
CLK_CTRL8_NACC0_CLK_S_OFS

地址偏移：0x120

CLK_CTRL8_NACC0_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

NACC0_CLK_S_MUX

2：0

RW

0x0

NACC0_clk 的时钟选择信号

保留

31：3

/

0x0
CLK_CTRL9_SAI_S0_CLK_S_OFS

地址偏移：0x124

CLK_CTRL9_SAI_S0_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI_S0_CLK_S_MUX

3：0

RW

0x0

sai_s0 的时钟选择信号

保留

31：4

/

0x0
CLK_CTRL10_SAI_S1_CLK_S_OFS

地址偏移：0x128

CLK_CTRL10_SAI_S1_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI_S1_CLK_S_MUX

3：0

RW

0x0

sai_s1 的时钟选择信号

保留

31：4

/

0x0
CLK_CTRL11_SAI_S2_CLK_S_OFS

地址偏移：0x12C

CLK_CTRL11_SAI_S2_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI_S2_CLK_S_MUX

3：0

RW

0x0

sai_s2 的时钟选择信号

保留

31：4

/

0x0
CLK_CTRL12_SAI_S3_CLK_S_OFS

地址偏移：0x130

CLK_CTRL12_SAI_S3_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI_S3_CLK_S_MUX

3：0

RW

0x0

sai_s3 的时钟选择信号

保留

31：4

/

0x0
CLK_CTRL13_SPDIFRX0_CLK_S_OFS

地址偏移：0x134

CLK_CTRL13_SPDIFRX0_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

SPDIFRX0_CLK_S_MUX

3：0

RW

0x0

SPDIFRX0 的时钟选择信号

保留

31：4

/

0x0
CLK_CTRL14_DISP_PIXEL_CLK_S_OFS

地址偏移：0x138

CLK_CTRL14_DISP_PIXEL_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

DISP_PIXEL_CLK_S_MUX

2：0

RW

0x0

DISP 的数据时钟选择信号

保留

31：3

/

0x0
CLK_CTRL15_DCMI_PIXEL_CLK_S_OFS

地址偏移：0x13C

CLK_CTRL15_DCMI_PIXEL_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

DCMI_PIXEL_CLK_S_MUX

2：0

RW

0x0

dcmi 的数据时钟选择信号

保留

31：3

/

0x0
CLK_CTRL16_XEC_SYS_CLK_S_OFS

地址偏移：0x140

CLK_CTRL16_XEC_SYS_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

XEC_SYS_CLK_S_MUX

2：0

RW

0x0

XEC_GEN20 的数据时钟选择信号

保留

31：3

/

0x0
CLK_CTRL17_XEC_RMII_CLK_S_OFS

地址偏移：0x144

CLK_CTRL17_XEC_RMII_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

XEC_RMII_CLK_S_MUX

2：0

RW

0x0

XEC_GEN20(百兆以太网) 的 rmii 时钟选择信号

保留

31：3

/

0x0
CLK_CTRL18_XUC_CLK_S_OFS

地址偏移：0x148

CLK_CTRL18_XUC_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

XUC_CLK_S_MUX

2：0

RW

0x0

xuc（usb 1.1） 的数据时钟选择信号

保留

31：3

/

0x0
CLK_CTRL19_BKDR_EFUSE_CLK_S_OFS

地址偏移：0x14C

CLK_CTRL19_BKDR_EFUSE_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

BKDR_EFUSE_CLK_S_MUX

1：0

RW

0x0

EFUSE 的读写数据时钟选择信号

保留

31：2

/

0x0
CLK_CTRL20_CTC_CLK_S_OFS

地址偏移：0x150

CLK_CTRL20_CTC_CLK_S_OFS 寄存器格式

字段

位

访问

复位值

描述

CTC_CLK_S_MUX

3：0

RW

0x0

CTC 的待检测时钟选择信号

保留

31：4

/

0x0
CLK_CTRL21_SYS_CLK_DFT_DIV_OFS

地址偏移：0x154

CLK_CTRL21_SYS_CLK_DFT_DIV_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_CLK_DFT_DIV_DIV

1：0

RW

0x0

sys_clk_dft 分频器系数，目的是为了dft测试，不是功能分频器

保留

31：2

/

0x0
CLK_CTRL22_SYSTF_DFT_DIV_OFS

地址偏移：0x158

CLK_CTRL22_SYSTF_DFT_DIV_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_INTF_CLK_DFT_DIV_DIV

1：0

RW

0x0

sys_intf_clk_dft 分频器系数，目的是为了dft测试，不是功能分频器

保留

31：2

/

0x0
CLK_CTRL23_PAD_CLK_DFT_DIV_1_OFS

地址偏移：0x15C

CLK_CTRL23_PAD_CLK_DFT_DIV_1_OFS 寄存器格式

字段

位

访问

复位值

描述

PAD_CLK_DFT_DIV_1_DIV

1：0

RW

0x0

来自 pad 时钟的分频器系数，目的是为了dft测试，不是功能分频器

保留

31：2

/

0x0
CLK_CTRL24_PAD_CLK_DFT_DIV_2_OFS

地址偏移：0x160

CLK_CTRL23_PAD_CLK_DFT_DIV_2_OFS 寄存器格式

字段

位

访问

复位值

描述

PAD_CLK_DFT_DIV_2_DIV

1：0

RW

0x1

来自 pad 时钟的分频器系数，目的是为了dft测试，不是功能分频器

保留

31：2

/

0x0
CLK_CTRL25_G2D0_CLK_OFS

地址偏移：0x164

CLK_CTRL25_G2D0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

G2D0_CLK_I_DIV

7：0

RW

0x0

G2D0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL26_JPEG0_CLK_OFS

地址偏移：0x168

CLK_CTRL26_JPEG0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

JPEG0_CLK_I_DIV

7：0

RW

0x0

JPEG0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL27_FLT_MACC0_CLK_OFS

地址偏移：0x16C

CLK_CTRL27_FLT_MACC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

JPEG0_CLK_I_DIV

7：0

RW

0x0

JPEG0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL28_FFT0_CLK_OFS

地址偏移：0x170

CLK_CTRL28_FFT0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

FFT0_CLK_I_DIV

7：0

RW

0x0

FFT0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL29DU_CLK_OFS

地址偏移：0x174

CLK_CTRL29DU_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

IDU0_CLK_I_DIV

7：0

RW

0x0

IDU 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL30_SOC_GLUE_CLK_OFS

地址偏移：0x178

CLK_CTRL30_SOC_GLUE_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SOC_GLUE_CLK_I_DIV

7：0

RW

0x0

SOC_GLUE 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL31_HSM_UDMA_CLK_OFS

地址偏移：0x17C

CLK_CTRL31_HSM_UDMA_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

HSM_UDMA_CLK_I_DIV

7：0

RW

0x0

HSM_UDMA 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL32_SYS_UDMA_CLK_OFS

地址偏移：0x180

CLK_CTRL32_SYS_UDMA_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SYS_UDMA_CLK_I_DIV

7：0

RW

0x0

SYS_UDMA 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL33_ACC_UDMA0_CLK_OFS

地址偏移：0x184

CLK_CTRL33_ACC_UDMA0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ACC_UDMA0_CLK_I_DIV

7：0

RW

0x0

ACC_UDMA0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL34_ACC_UDMA1_CLK_OFS

地址偏移：0x188

CLK_CTRL34_ACC_UDMA1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ACC_UDMA1_CLK_I_DIV

7：0

RW

0x0

ACC_UDMA1 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL35_FLT_MACC_UDMA_CLK_OFS

地址偏移：0x18C

CLK_CTRL35_FLT_MACC_UDMA_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

FLT_MACC_UDMA_CLK_I_DIV

7：0

RW

0x0

FLT_MACC_DUMA 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL36_ATB2AXI_CLK_OFS

地址偏移：0x190

CLK_CTRL36_ATB2AXI_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ATB2AXI_CLK_I_DIV

7：0

RW

0x0

ATB2AXI 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL37_HSM_RTC_CLK_OFS

地址偏移：0x194

CLK_CTRL37_HSM_RTC_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

HSM_RTC_CLK_I_DIV

7：0

RW

0x0

hsm域 rtc模块 rtc 时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL38_NACC0_CLK_OFS

地址偏移：0x198

CLK_CTRL38_NACC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

NACC0_CLK_I_DIV

7：0

RW

0x0

NACC0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL39_FILTER0_CLK_OFS

地址偏移：0x19C

CLK_CTRL39_FILTER0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

FILTER0_CLK_I_DIV

7：0

RW

0x0

FILTER0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL40OMUX_CLK_OFS

地址偏移：0x1A0

CLK_CTRL40OMUX_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

IOMUX_CLK_I_DIV

7：0

RW

0x0

IOMUX 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL41_USART0_CLK_OFS

地址偏移：0x1A4

CLK_CTRL41_USART0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART0_CLK_I_DIV

7：0

RW

0x0

USART0 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL42_USART0TF_CLK_I_OFS

地址偏移：0x1A8

CLK_CTRL42_USART0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART0_INTF_CLK_I_DIV

7：0

RW

0x0

USART0 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL43_USART1_CLK_OFS

地址偏移：0x1AC

CLK_CTRL43_USART1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART1_CLK_I_DIV

7：0

RW

0x0

USART1 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL44_USART1TF_CLK_I_OFS

地址偏移：0x1B0

CLK_CTRL44_USART1TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART1_INTF_CLK_I_DIV

7：0

RW

0x0

USART1 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL45_USART2_CLK_OFS

地址偏移：0x1B4

CLK_CTRL45_USART2_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART2_CLK_I_DIV

7：0

RW

0x0

USART2 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL46_USART2TF_CLK_I_OFS

地址偏移：0x1B8

CLK_CTRL46_USART2TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART2_INTF_CLK_I_DIV

7：0

RW

0x0

USART2 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL47_USART3_CLK_OFS

地址偏移：0x1BC

CLK_CTRL47_USART3_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART3_CLK_I_DIV

7：0

RW

0x0

USART3 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL48_USART3TF_CLK_I_OFS

地址偏移：0x1C0

CLK_CTRL48_USART3TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART3_INTF_CLK_I_DIV

7：0

RW

0x0

USART3 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL49_USART4_CLK_OFS

地址偏移：0x1C4

CLK_CTRL49_USART4_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART4_CLK_I_DIV

7：0

RW

0x0

USART4 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL50_USART4TF_CLK_I_OFS

地址偏移：0x1C8

CLK_CTRL50_USART4TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART4_INTF_CLK_I_DIV

7：0

RW

0x0

USART4 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL51_USART5_CLK_OFS

地址偏移：0x1CC

CLK_CTRL51_USART5_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART5_CLK_I_DIV

7：0

RW

0x0

USART5 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL52_USART5TF_CLK_I_OFS

地址偏移：0x1D0

CLK_CTRL52_USART5TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART5_INTF_CLK_I_DIV

7：0

RW

0x0

USART5 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL53_USART6_CLK_OFS

地址偏移：0x1D4

CLK_CTRL53_USART6_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART6_CLK_I_DIV

7：0

RW

0x0

USART6 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL54_USART6TF_CLK_I_OFS

地址偏移：0x1D8

CLK_CTRL54_USART6TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART6_INTF_CLK_I_DIV

7：0

RW

0x0

USART6 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL55_USART7_CLK_OFS

地址偏移：0x1DC

CLK_CTRL55_USART7_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART7_CLK_I_DIV

7：0

RW

0x0

USART7 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL56_USART7TF_CLK_I_OFS

地址偏移：0x1E0

CLK_CTRL56_USART7TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART7_INTF_CLK_I_DIV

7：0

RW

0x0

USART7 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL57_USART8_CLK_OFS

地址偏移：0x1E4

CLK_CTRL57_USART8_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART8_CLK_I_DIV

7：0

RW

0x0

USART8 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL58_USART8TF_CLK_I_OFS

地址偏移：0x1E8

CLK_CTRL58_USART8TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART8_INTF_CLK_I_DIV

7：0

RW

0x0

USART8 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL59_USART9_CLK_OFS

地址偏移：0x1EC

CLK_CTRL59_USART9_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART9_CLK_I_DIV

7：0

RW

0x0

USART9 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL60_USART9TF_CLK_I_OFS

地址偏移：0x1F0

CLK_CTRL60_USART9TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART9_INTF_CLK_I_DIV

7：0

RW

0x0

USART9 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL61_USART10_CLK_OFS

地址偏移：0x1F4

CLK_CTRL61_USART10_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART10_CLK_I_DIV

7：0

RW

0x0

USART10 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL62_USART10TF_CLK_I_OFS

地址偏移：0x1F8

CLK_CTRL62_USART10TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART10_INTF_CLK_I_DIV

7：0

RW

0x0

USART10 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL63_USART11_CLK_OFS

地址偏移：0x1FC

CLK_CTRL63_USART11_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART11_CLK_I_DIV

7：0

RW

0x0

USART11 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL64_USART11TF_CLK_I_OFS

地址偏移：0x200

CLK_CTRL64_USART11TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART11_INTF_CLK_I_DIV

7：0

RW

0x0

USART11 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL65_USART12_CLK_OFS

地址偏移：0x204

CLK_CTRL65_USART12_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USART12_CLK_I_DIV

7：0

RW

0x0

USART12 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL66_USART12TF_CLK_I_OFS

地址偏移：0x208

CLK_CTRL66_USART12TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

USART12_INTF_CLK_I_DIV

7：0

RW

0x0

USART12 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL67_PID0_CLK_OFS

地址偏移：0x20C

CLK_CTRL67_PID0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PID0_CLK_I_DIV

7：0

RW

0x0

PID0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL682C0_CLK_OFS

地址偏移：0x210

CLK_CTRL682C0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C0_CLK_I_DIV

7：0

RW

0x0

I2C0 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL69_I2C0TF_CLK_I_OFS

地址偏移：0x214

CLK_CTRL69_I2C0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C0_INTF_CLK_I_DIV

7：0

RW

0x0

I2C0 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL702C1_CLK_OFS

地址偏移：0x218

CLK_CTRL702C1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C1_CLK_I_DIV

7：0

RW

0x0

I2C1 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL71_I2C1TF_CLK_I_OFS

地址偏移：0x21C

CLK_CTRL71_I2C1TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C1_INTF_CLK_I_DIV

7：0

RW

0x0

I2C1 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL722C2_CLK_OFS

地址偏移：0x220

CLK_CTRL722C2_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C2_CLK_I_DIV

7：0

RW

0x0

I2C2 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL73_I2C2TF_CLK_I_OFS

地址偏移：0x224

CLK_CTRL73_I2C2TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C2_INTF_CLK_I_DIV

7：0

RW

0x0

I2C2 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL742C3_CLK_OFS

地址偏移：0x228

CLK_CTRL742C3_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C2_CLK_I_DIV

7：0

RW

0x0

I2C3 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL75_I2C3TF_CLK_I_OFS

地址偏移：0x22C

CLK_CTRL75_I2C3TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

I2C3_INTF_CLK_I_DIV

7：0

RW

0x0

I2C3 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL763C0_CLK_OFS

地址偏移：0x230

CLK_CTRL763C0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

I3C0_CLK_I_DIV

7：0

RW

0x0

I3C0 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL77_I3C0TF_CLK_I_OFS

地址偏移：0x234

CLK_CTRL77_I3C0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

I3C0_INTF_CLK_I_DIV

7：0

RW

0x0

I3C0 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL78_QSPI_XIP0_CLK_OFS

地址偏移：0x238

CLK_CTRL78_QSPI_XIP0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI_XIP0_CLK_I_DIV

7：0

RW

0x0

QSPI_XIP0 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL79_QSPI_XIP0TF_CLK_I_OFS

地址偏移：0x23C

CLK_CTRL79_QSPI_XIP0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI_XIP0_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI_XIP0 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL80_QSPI_XIP1_CLK_OFS

地址偏移：0x240

CLK_CTRL80_QSPI_XIP1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI_XIP1_CLK_I_DIV

7：0

RW

0x0

QSPI_XIP1 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL81_QSPI_XIP1TF_CLK_I_OFS

地址偏移：0x244

CLK_CTRL81_QSPI_XIP1TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI_XIP1_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI_XIP1 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL82_QSPI_XIP2_CLK_OFS

地址偏移：0x248

CLK_CTRL82_QSPI_XIP2_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI_XIP2_CLK_I_DIV

7：0

RW

0x0

QSPI_XIP2 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL83_QSPI_XIP2TF_CLK_I_OFS

地址偏移：0x24C

CLK_CTRL83_QSPI_XIP2TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI_XIP2_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI_XIP2 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL84_QSPI3_CLK_OFS

地址偏移：0x250

CLK_CTRL84_QSPI3_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI3_CLK_I_DIV

7：0

RW

0x0

QSPI3 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL85_QSPI3TF_CLK_I_OFS

地址偏移：0x254

CLK_CTRL85_QSPI3TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI3_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI3 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL86_QSPI4_CLK_OFS

地址偏移：0x258

CLK_CTRL86_QSPI4_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI4_CLK_I_DIV

7：0

RW

0x0

QSPI4 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL87_QSPI4TF_CLK_I_OFS

地址偏移：0x25C

CLK_CTRL87_QSPI4TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI4_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI4 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL88_QSPI5_CLK_OFS

地址偏移：0x260

CLK_CTRL88_QSPI5_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI5_CLK_I_DIV

7：0

RW

0x0

QSPI5 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL89_QSPI5TF_CLK_I_OFS

地址偏移：0x264

CLK_CTRL89_QSPI5TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI5_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI5 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL90_QSPI6_CLK_OFS

地址偏移：0x268

CLK_CTRL90_QSPI6_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI6_CLK_I_DIV

7：0

RW

0x0

QSPI6 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL91_QSPI6TF_CLK_I_OFS

地址偏移：0x26C

CLK_CTRL91_QSPI6TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

QSPI6_INTF_CLK_I_DIV

7：0

RW

0x0

QSPI6 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL92_XKAN0_CLK_OFS

地址偏移：0x270

CLK_CTRL92_XKAN0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

XKAN0_CLK_I_DIV

7：0

RW

0x0

XKAN0 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL93_XKAN0TF_CLK_I_OFS

地址偏移：0x274

CLK_CTRL93_XKAN0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

XKAN0_INTF_CLK_I_DIV

7：0

RW

0x0

XKAN0 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL94_XKAN1_CLK_OFS

地址偏移：0x278

CLK_CTRL94_XKAN1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

XKAN1_CLK_I_DIV

7：0

RW

0x0

XKAN1 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL95_XKAN1TF_CLK_I_OFS

地址偏移：0x27C

CLK_CTRL95_XKAN1TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

XKAN1_INTF_CLK_I_DIV

7：0

RW

0x0

XKAN1 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL96_XKAN2_CLK_OFS

地址偏移：0x280

CLK_CTRL96_XKAN2_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

XKAN2_CLK_I_DIV

7：0

RW

0x0

XKAN2 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL97_XKAN2TF_CLK_I_OFS

地址偏移：0x284

CLK_CTRL97_XKAN2TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

XKAN2_INTF_CLK_I_DIV

7：0

RW

0x0

XKAN2 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL98_SAI0_CLK_OFS

地址偏移：0x288

CLK_CTRL98_SAI0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI0_CLK_I_DIV

7：0

RW

0x0

sai0 模块寄存器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL99_SAI0_S0TF_CLK_I_OFS

地址偏移：0x28C

CLK_CTRL99_SAI0_S0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI0_S0_INTF_CLK_I_DIV

7：0

RW

0x0

SAI0_S0 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL100_SAI0_S1TF_CLK_I_OFS

地址偏移：0x290

CLK_CTRL100_SAI0_S1TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI0_S1_INTF_CLK_I_DIV

7：0

RW

0x0

SAI0_S1 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL101_SAI0_S2TF_CLK_I_OFS

地址偏移：0x294

CLK_CTRL101_SAI0_S2TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI0_S2_INTF_CLK_I_DIV

7：0

RW

0x0

SAI0_S2 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL102_SAI0_S3TF_CLK_I_OFS

地址偏移：0x298

CLK_CTRL102_SAI0_S3TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SAI0_S3_INTF_CLK_I_DIV

7：0

RW

0x0

SAI0_S3 模块数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL103_LGPIO0_CLK_OFS

地址偏移：0x29C

CLK_CTRL103_LGPIO0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

LGPIO0_CLK_I_DIV

7：0

RW

0x0

LGPIO0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL104_ADVANCED_TIMER0_CLK_OFS

地址偏移：0x2A0

CLK_CTRL104_ADVANCED_TIMER0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER0_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL105_ADVANCED_TIMER1_CLK_OFS

地址偏移：0x2A4

CLK_CTRL105_ADVANCED_TIMER1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER1_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER1 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL106_ADVANCED_TIMER2_CLK_OFS

地址偏移：0x2A8

CLK_CTRL106_ADVANCED_TIMER2_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER2_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER2 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL107_ADVANCED_TIMER3_CLK_OFS

地址偏移：0x2AC

CLK_CTRL107_ADVANCED_TIMER3_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER3_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER3 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL108_ADVANCED_TIMER4_CLK_OFS

地址偏移：0x2B0

CLK_CTRL108_ADVANCED_TIMER4_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER4_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER4 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL109_ADVANCED_TIMER5_CLK_OFS

地址偏移：0x2B4

CLK_CTRL109_ADVANCED_TIMER5_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER5_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER5 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL110_ADVANCED_TIMER6_CLK_OFS

地址偏移：0x2B8

CLK_CTRL110_ADVANCED_TIMER6_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER6_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER6 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL111_ADVANCED_TIMER7_CLK_OFS

地址偏移：0x2BC

CLK_CTRL111_ADVANCED_TIMER7_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER7_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER7 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL112_ADVANCED_TIMER8_CLK_OFS

地址偏移：0x2C0

CLK_CTRL112_ADVANCED_TIMER8_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER8_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER8 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL113_ADVANCED_TIMER9_CLK_OFS

地址偏移：0x2C4

CLK_CTRL113_ADVANCED_TIMER9_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER9_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER9 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL114_ADVANCED_TIMER10_CLK_OFS

地址偏移：0x2C8

CLK_CTRL114_ADVANCED_TIMER10_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER10_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER10 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL115_ADVANCED_TIMER11_CLK_OFS

地址偏移：0x2CC

CLK_CTRL115_ADVANCED_TIMER11_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER11_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER11 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL116_ADVANCED_TIMER12_CLK_OFS

地址偏移：0x2D0

CLK_CTRL116_ADVANCED_TIMER12_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER12_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER12 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL117_ADVANCED_TIMER13_CLK_OFS

地址偏移：0x2D4

CLK_CTRL117_ADVANCED_TIMER13_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER13_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER13 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL118_ADVANCED_TIMER14_CLK_OFS

地址偏移：0x2D8

CLK_CTRL118_ADVANCED_TIMER14_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER14_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER14 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL119_ADVANCED_TIMER15_CLK_OFS

地址偏移：0x2DC

CLK_CTRL119_ADVANCED_TIMER15_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADVANCED_TIMER15_CLK_I_DIV

7：0

RW

0x0

ADVANCED_TIMER15 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL120_PCRC0_CLK_OFS

地址偏移：0x2E0

CLK_CTRL120_PCRC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PCRC0_CLK_I_DIV

7：0

RW

0x0

PCRC0 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL121_DISP0_CLK_OFS

地址偏移：0x2E4

CLK_CTRL121_DISP0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

DISP0_CLK_I_DIV

7：0

RW

0x0

DISP0 模块寄存器和数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL122_DISP0TF_CLK_I_OFS

地址偏移：0x2E8

CLK_CTRL122_DISP0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

DISP0_INTF_CLK_I_DIV

7：0

RW

0x0

DISP0 模块像素时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL123_DCMI0_CLK_OFS

地址偏移：0x2EC

CLK_CTRL123_DCMI0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

DCMI0_CLK_I_DIV

7：0

RW

0x0

DCMI0 模块寄存器和数据时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL124_DCMI0TF_CLK_I_OFS

地址偏移：0x2F0

CLK_CTRL124_DCMI0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

DCMI0_INTF_CLK_I_DIV

7：0

RW

0x0

DCMI0 模块像素时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL125_GMC0_CLK_OFS

地址偏移：0x2F4

CLK_CTRL125_GMC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

GMC0_CLK_I_DIV

7：0

RW

0x0

gmc 模块时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL126_XEC_GEN20_SYS_CLK_OFS

地址偏移：0x2F8

CLK_CTRL126_XEC_GEN20_SYS_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

XEC_GEN20_SYS_CLK_I_DIV

7：0

RW

0x0

XEC_GEN20(百兆以太网) 模块系统时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL127_XEC_GEN2_SYS_CLK_OFS

地址偏移：0x2FC

CLK_CTRL127_XEC_GEN2_SYS_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

XEC_GEN2_SYS_CLK_I_DIV

7：0

RW

0x0

XEC_GEN21(千兆以太网) 模块系统时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL128_RMII_CLK_REF_OFS

地址偏移：0x300

CLK_CTRL128_RMII_CLK_REF_OFS 寄存器格式

字段

位

访问

复位值

描述

RMII_CLK_REF_I_DIV

7：0

RW

0x0

XEC_GEN20/XEC_GEN21 模块 rmii 时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL129_PTP_REF_CLK_OFS

地址偏移：0x304

CLK_CTRL129_PTP_REF_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PTP_REF_CLK_I_DIV

7：0

RW

0x0

XEC_GEN20/XEC_GEN21 模块 ptp 时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL130_XUC0_CLK_OFS

地址偏移：0x308

CLK_CTRL130_XUC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

XUC0_CLK_I_DIV

7：0

RW

0x0

xuc0(usb 1.1) 模块控制器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL131_XUC_CLK_PHY_OFS

地址偏移：0x30C

CLK_CTRL131_XUC_CLK_PHY_OFS 寄存器格式

字段

位

访问

复位值

描述

XUC_CLK_PHY_I_DIV

7：0

RW

0x0

xuc0(usb 1.1) 模块 phy 时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL132_USB_TOP0_CLK_OFS

地址偏移：0x310

CLK_CTRL132_USB_TOP0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USB_TOP0_CLK_I_DIV

7：0

RW

0x0

USB_TOP0(usb 2.0) 模块控制器时钟分频器系数

保留

31：8

/

0x0
CLK_CTRL133_USB_TOP0_SCAN_CLK_480_OFS

地址偏移：0x314

CLK_CTRL133_USB_TOP0_SCAN_CLK_480_OFS 寄存器格式

字段

位

访问

复位值

描述

USB_TOP0_SCAN_CLK_480_DIV

7：0

RW

0x0

USB_TOP0(usb 2.0) 模块 dft 所需时钟分频系数，与功能无关

保留

31：8

/

0x0
CLK_CTRL134_USB_TOP0_EXTREFCLK_OFS

地址偏移：0x318

CLK_CTRL134_USB_TOP0_EXTREFCLK_OFS 寄存器格式

字段

位

访问

复位值

描述

USB_TOP0_EXTREFCLK_I_DIV

7：0

RW

0x0

USB_TOP0(usb 2.0) 模块内部 PHY 所需时钟分频系数

保留

31：8

/

0x0
CLK_CTRL135_USB_TOP0_CLKCORE_OFS

地址偏移：0x31C

CLK_CTRL135_USB_TOP0_CLKCORE_OFS 寄存器格式

字段

位

访问

复位值

描述

USB_TOP0_CLKCORE_I_DIV

7：0

RW

0x0

USB_TOP0(usb 2.0) 模块内部 PHY 所需时钟分频系数

保留

31：8

/

0x0
CLK_CTRL136_SDIO0_CLK_OFS

地址偏移：0x320

CLK_CTRL136_SDIO0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SDIO0_CLK_I_DIV

7：0

RW

0x0

SDIO0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL137_SDIO0TF_CLK_I_OFS

地址偏移：0x324

CLK_CTRL137_SDIO0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SDIO0_INTF_CLK_I_DIV

7：0

RW

0x0

SDIO0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL138_HS_SDIO0_CLK_OFS

地址偏移：0x328

CLK_CTRL138_HS_SDIO0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

HS_SDIO0_CLK_I_DIV

7：0

RW

0x0

HS_SDIO0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL139_HS_SDIO0TF_CLK_I_OFS

地址偏移：0x32C

CLK_CTRL139_HS_SDIO0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

HS_SDIO0_INTF_CLK_I_DIV

7：0

RW

0x0

HS_SDIO0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL140_MDIOS0_CLK_OFS

地址偏移：0x330

CLK_CTRL140_MDIOS0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

MDIOS0_CLK_I_DIV

7：0

RW

0x0

MDIOS0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL141_CORDIC0_CLK_OFS

地址偏移：0x334

CLK_CTRL141_CORDIC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CORDIC0_CLK_I_DIV

7：0

RW

0x0

coredic0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL142_SPDIFRX0_CLK_OFS

地址偏移：0x338

CLK_CTRL142_SPDIFRX0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SPDIFRX0_CLK_I_DIV

7：0

RW

0x0

SPDIFRX0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL143_SPDIFRX0TF_CLK_I_OFS

地址偏移：0x33C

CLK_CTRL143_SPDIFRX0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SPDIFRX0_INTF_CLK_I_DIV

7：0

RW

0x0

SPDIFRX0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL143_SPDIFRX0TF_CLK_I_OFS

地址偏移：0x33C

CLK_CTRL143_SPDIFRX0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SPDIFRX0_INTF_CLK_I_DIV

7：0

RW

0x0

SPDIFRX0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL144_SWPMI0_CLK_OFS

地址偏移：0x340

CLK_CTRL144_SWPMI0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

SWPMI0_CLK_I_DIV

7：0

RW

0x0

SWPMI0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL145_SWPMI0TF_CLK_I_OFS

地址偏移：0x344

CLK_CTRL145_SWPMI0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

SWPMI0_INTF_CLK_I_DIV

7：0

RW

0x0

SWPMI0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL146_CEC0_CLK_OFS

地址偏移：0x348

CLK_CTRL146_CEC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CEC0_CLK_I_DIV

7：0

RW

0x0

CEC0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL147_CEC0TF_CLK_I_OFS

地址偏移：0x34C

CLK_CTRL147_CEC0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

CEC0_INTF_CLK_I_DIV

7：0

RW

0x0

CEC0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL148_DFSDM0_CLK_OFS

地址偏移：0x350

CLK_CTRL148_DFSDM0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

DFSDM0_CLK_I_DIV

7：0

RW

0x0

DFSDM0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL149_DFSDM0TF_CLK_I_OFS

地址偏移：0x354

CLK_CTRL149_DFSDM0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

DFSDM0_INTF_CLK_I_DIV

7：0

RW

0x0

DFSDM0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL150_CAPC0_CLK_OFS

地址偏移：0x358

CLK_CTRL150_CAPC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CAPC0_CLK_I_DIV

7：0

RW

0x0

CAPC0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL151_CAPC0TF_CLK_I_OFS

地址偏移：0x35C

CLK_CTRL151_CAPC0TF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

CAPC0_INTF_CLK_I_DIV

7：0

RW

0x0

CAPC0 模块接口数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL152_BASIC_TIMER0_CLK_OFS

地址偏移：0x360

CLK_CTRL152_BASIC_TIMER0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

BASIC_TIMER0_CLK_I_DIV

7：0

RW

0x0

BASIC_TIMER0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL153_ACRYP0_CLK_OFS

地址偏移：0x364

CLK_CTRL153_ACRYP0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ACRYP0_CLK_I_DIV

7：0

RW

0x0

ACRYP0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL154_CRYP0_CLK_OFS

地址偏移：0x368

CLK_CTRL154_CRYP0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CRYP0_CLK_I_DIV

7：0

RW

0x0

CRYP0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL155_HASH0_CLK_OFS

地址偏移：0x36C

CLK_CTRL155_HASH0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

HASH0_CLK_I_DIV

7：0

RW

0x0

HASH0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL156_TRNG0_CLK_OFS

地址偏移：0x370

CLK_CTRL156_TRNG0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

TRNG0_CLK_I_DIV

7：0

RW

0x0

TRNG0 模块寄存器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL157_TRNG0_CLK_SMP_OFS

地址偏移：0x374

CLK_CTRL157_TRNG0_CLK_SMP_OFS 寄存器格式

字段

位

访问

复位值

描述

TRNG0_CLK_SMP_I_DIV

7：0

RW

0x0

TRNG0 模块数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL158_WWDG0_CLK_OFS

地址偏移：0x378

CLK_CTRL158_WWDG0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

WWDG0_CLK_I_DIV

7：0

RW

0x0

WWDG0 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL159_WWDG1_CLK_OFS

地址偏移：0x37C

CLK_CTRL159_WWDG1_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

WWDG1_CLK_I_DIV

7：0

RW

0x0

WWDG1 模块时钟分频系数

保留

31：8

/

0x0
CLK_CTRL160_BROM_CLK_OFS

地址偏移：0x380

CLK_CTRL160_BROM_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

BROM_CLK_I_DIV

7：0

RW

0x0

BROM 模块寄存器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL161_TSENSTF_CLK_I_OFS

地址偏移：0x384

CLK_CTRL161_TSENSTF_CLK_I_OFS 寄存器格式

字段

位

访问

复位值

描述

TSENS_INTF_CLK_I_DIV

7：0

RW

0x0

TSENS 模块数据时钟分频系数

保留

31：8

/

0x0
CLK_CTRL162_ADC_CLK_OFS

地址偏移：0x388

CLK_CTRL162_ADC_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

ADC_CLK_I_DIV

7：0

RW

0x0

ADC 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL163_DAC_CLK_OFS

地址偏移：0x38C

CLK_CTRL163_DAC_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

DAC_CLK_I_DIV

7：0

RW

0x0

DAC 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL164_VREF_CLK_OFS

地址偏移：0x390

CLK_CTRL164_VREF_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

VREF_CLK_I_DIV

7：0

RW

0x0

VREF 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL165_TSENS_CLK_OFS

地址偏移：0x394

CLK_CTRL165_TSENS_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

TSENS_CLK_I_DIV

7：0

RW

0x0

TSENS 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL166_PVD_CLK_OFS

地址偏移：0x398

CLK_CTRL166_PVD_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

PVD_CLK_I_DIV

7：0

RW

0x0

PVD 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL167_COMP_CLK_OFS

地址偏移：0x39C

CLK_CTRL166_COMP_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

COMP_CLK_I_DIV

7：0

RW

0x0

COMP 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL168_OPAMP_CLK_OFS

地址偏移：0x3A0

CLK_CTRL168_OPAMP_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

OPAMP_CLK_I_DIV

7：0

RW

0x0

OPAMP 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL169_CTC0_CLK_OFS

地址偏移：0x3A4

CLK_CTRL169_CTC0_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CTC0_CLK_I_DIV

7：0

RW

0x0

CTC0 模块控制器时钟分频系数

保留

31：8

/

0x0
CLK_CTRL170_CTC0_REF_CLK_OFS

地址偏移：0x3A8

CLK_CTRL170_CTC0_REF_CLK_OFS 寄存器格式

字段

位

访问

复位值

描述

CTC0_REF_CLK_I_DIV

7：0

RW

0x0

CTC0 模块待测钟分频系数

保留

31：8

/

0x0
MISC_CTRL0_OFS

地址偏移：0xC80

MISC_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL0_DBG_DWEN

0

RO

0x0

表示 DEBUG 模块是否处于两线模式

MISC_CTRL0_DBG_JTAG_DWBYPASS

1

RW

0x0

DEBUG 模块，1 表示 bypass 两线模式，0 表示软件可以使用两线模式

MISC_CTRL0_DBG_BK_EN

2

RW

0x1

DEBUG 模块 tms 信号 keep 使能控制

保留

31：2

/

0x0
MISC_CTRL1_OFS

地址偏移：0xC84

MISC_CTRL1_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL0_CORE0_OVERRIDE_DM_SLEEP

0

RW

0x0

CORE0 深睡眠使能信号

MISC_CTRL0_ICACHE_DISABLE_INIT

1

RW

0x0

CORE0 icache 是否初始化，0 表示使能初始化

MISC_CTRL0_CORE0_DCACHE_DISABLE_INIT

2

RW

0x1

CORE0 dcache 是否初始化，0 表示使能初始化

保留

31：2

/

0x0
MISC_CTRL2_OFS

地址偏移：0xC88

MISC_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL2_HSE_DS

2：0

RW

0x7

hse 晶振的驱动强度

保留

31：2

/

0x0
MISC_CTRL3_OFS

地址偏移：0xC8C

MISC_CTRL3_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL3_QSPI_XIP0_FLASH_DW32_SEL

0

RW

0x0

QSPI_XIP0 默认是否使能 4 byte

MISC_CTRL3_QSPI_XIP0_FLASH_SPARE_SEL

1

RW

0x0

QSPI_XIP0 默认是否读取 falsh spare 区域

MISC_CTRL3_QSPI_XIP1_FLASH_DW32_SEL

2

RW

0x0

QSPI_XIP1 默认是否使能 4 byte

MISC_CTRL3_QSPI_XIP1_FLASH_SPARE_SEL

3

RW

0x0

QSPI_XIP1 默认是否读取 falsh spare 区域

MISC_CTRL3_QSPI_XIP2_FLASH_DW32_SEL

4

RW

0x0

QSPI_XIP2 默认是否使能 4 byte

MISC_CTRL3_QSPI_XIP2_FLASH_SPARE_SEL

5

RW

0x0

QSPI_XIP2 默认是否读取 falsh spare 区域

MISC_CTRL3_QSPI3_FLASH_DW32_SEL

6

RW

0x0

QSPI3 默认是否使能 4 byte

MISC_CTRL3_QSPI3_FLASH_SPARE_SEL

7

RW

0x0

QSPI3 默认是否读取 falsh spare 区域

MISC_CTRL3_QSPI4_FLASH_DW32_SEL

8

RW

0x0

QSPI4 默认是否使能 4 byte

MISC_CTRL3_QSPI4_FLASH_SPARE_SEL

9

RW

0x0

QSPI4 默认是否读取 falsh spare 区域

MISC_CTRL3_QSPI5_FLASH_DW32_SEL

10

RW

0x0

QSPI5 默认是否使能 4 byte

MISC_CTRL3_QSPI5_FLASH_SPARE_SEL

11

RW

0x0

QSPI5 默认是否读取 falsh spare 区域

MISC_CTRL3_QSPI6_FLASH_DW32_SEL

12

RW

0x0

QSPI6 默认是否使能 4 byte

MISC_CTRL3_QSPI6_FLASH_SPARE_SEL

13

RW

0x0

QSPI6 默认是否读取 falsh spare 区域

保留

31：14

/

0x0
MISC_CTRL7_OFS

地址偏移：0xC9C

MISC_CTRL7_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_DCACHE_INIT

0

RW

0x0

CLUSTER1_CORE0 dcache 是否初始化，0 表示使能初始化

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_ICACHE_INIT

1

RW

0x0

CLUSTER1_CORE0 icache 是否初始化，0 表示使能初始化

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_MMU_TLB_DISABLE_INIT

2

RW

0x0

CLUSTER1_CORE0 mmu_tlb 是否初始化，0 表示使能初始化

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_BPU_DISABLE_INIT

3

RW

0x0

CLUSTER1_CORE0 bpu 是否初始化，0 表示使能初始化

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_OVERRIDE_DM_SLEEP

4

RW

0x0

CLUSTER1_CORE0 深度睡眠使能信号

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_STOP_ON_RESET

5

RW

0x0

CLUSTER1_CORE0 stop_on_reset 控制信号

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_CORE_SLEEP_VALUE

6

RO

0x0

CLUSTER1_CORE0 是否进入睡眠状态

MISC_CTRL7_SOC_CLK_CLUSTER1_CORE0_HART_HALTED

7

RO

0x0

CLUSTER1_CORE0 是否进入 halt 状态

保留

31：8

/

0x0
MISC_CTRL8_OFS

地址偏移：0xCA0

MISC_CTRL8_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_DCACHE_INIT

0

RW

0x0

CLUSTER1_CORE1 dcache 是否初始化，0 表示使能初始化

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_ICACHE_INIT

1

RW

0x0

CLUSTER1_CORE1 icache 是否初始化，0 表示使能初始化

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_MMU_TLB_DISABLE_INIT

2

RW

0x0

CLUSTER1_CORE1 mmu_tlb 是否初始化，0 表示使能初始化

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_BPU_DISABLE_INIT

3

RW

0x0

CLUSTER1_CORE1 bpu 是否初始化，0 表示使能初始化

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_OVERRIDE_DM_SLEEP

4

RW

0x0

CLUSTER1_CORE1 深度睡眠使能信号

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_STOP_ON_RESET

5

RW

0x0

CLUSTER1_CORE1 stop_on_reset 控制信号

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_CORE_SLEEP_VALUE

6

RO

0x0

CLUSTER1_CORE1 是否进入睡眠状态

MISC_CTRL8_SOC_CLK_CLUSTER1_CORE1_HART_HALTED

7

RO

0x0

CLUSTER1_CORE1 是否进入 halt 状态

保留

31：8

/

0x0
MISC_CTRL9_OFS

地址偏移：0xCA4

MISC_CTRL9_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_DCACHE_INIT

0

RW

0x0

CLUSTER2_CORE0 dcache 是否初始化，0 表示使能初始化

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_ICACHE_INIT

1

RW

0x0

CLUSTER2_CORE0 icache 是否初始化，0 表示使能初始化

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_MMU_TLB_DISABLE_INIT

2

RW

0x0

CLUSTER2_CORE0 mmu_tlb 是否初始化，0 表示使能初始化

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_BPU_DISABLE_INIT

3

RW

0x0

CLUSTER2_CORE0 bpu 是否初始化，0 表示使能初始化

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_OVERRIDE_DM_SLEEP

4

RW

0x0

CLUSTER2_CORE0 深度睡眠使能信号

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_STOP_ON_RESET

5

RW

0x0

CLUSTER2_CORE0 stop_on_reset 控制信号

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_CORE_SLEEP_VALUE

6

RO

0x0

CLUSTER2_CORE0 是否进入睡眠状态

MISC_CTRL9_SOC_CLK_CLUSTER2_CORE0_HART_HALTED

7

RO

0x0

CLUSTER2_CORE0 是否进入 halt 状态

保留

31：8

/

0x0
MISC_CTRL10_OFS

地址偏移：0xCA8

MISC_CTRL10_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_DCACHE_INIT

0

RW

0x0

CLUSTER2_CORE1 dcache 是否初始化，0 表示使能初始化

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_ICACHE_INIT

1

RW

0x0

CLUSTER2_CORE1 icache 是否初始化，0 表示使能初始化

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_MMU_TLB_DISABLE_INIT

2

RW

0x0

CLUSTER2_CORE1 mmu_tlb 是否初始化，0 表示使能初始化

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_BPU_DISABLE_INIT

3

RW

0x0

CLUSTER2_CORE1 bpu 是否初始化，0 表示使能初始化

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_OVERRIDE_DM_SLEEP

4

RW

0x0

CLUSTER2_CORE1 深度睡眠使能信号

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_STOP_ON_RESET

5

RW

0x0

CLUSTER2_CORE1 stop_on_reset 控制信号

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_CORE_SLEEP_VALUE

6

RO

0x0

CLUSTER2_CORE1 是否进入睡眠状态

MISC_CTRL10_SOC_CLK_CLUSTER2_CORE1_HART_HALTED

7

RO

0x0

CLUSTER2_CORE1 是否进入 halt 状态

保留

31：8

/

0x0
MISC_CTRL11_OFS

地址偏移：0xCAC

MISC_CTRL11_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL11_D_HSI_LDO_VSET

2：0

RW

0x0

hsi vset 控制信号

MISC_CTRL11_D_HSI_FREQ_CTRL

8:3

RW

0x0

hsi freq 控制信号

MISC_CTRL11_D_HSI_DRFT_CTRL

12:9

RW

0x0

hsi drft 控制信号

MISC_CTRL11_D_HSI_LDO_VOUT_TEST_EN

13

RW

0x0

hsi drft 测试信号使能

MISC_CTRL11_HSE_RESTART

4

RW

0x0

hse 晶振 restart 信号

保留

31：15

/

0x0
MISC_CTRL12_OFS

地址偏移：0xCB0

MISC_CTRL12_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL12_PLL_SYS_PLL_CLK_O_PLL_VSET

2：0

RW

0x0

pll_sys vset 控制信号

MISC_CTRL12_PLL_CORE1_PLL_CLK_O_PLL_VSET

5：3

RW

0x0

pll_CORE1 vset 控制信号

MISC_CTRL12_PLL_XUC_PLL_CLK_O_PLL_VSET

8：6

RW

0x0

pll_xuc vset 控制信号

保留

15：9

/

0x0

MISC_CTRL12_SYS_PLL_CLK_D_PLL_FORCE_LOCK

16

RW

0x0

pll_sys force lock 使能信号

MISC_CTRL12_CORE1_PLL_CLK_D_PLL_FORCE_LOCK

17

RW

0x0

pll_CORE1 force lock 使能信号

MISC_CTRL12_XUC_PLL_CLK_D_PLL_FORCE_LOCK

18

RW

0x0

pll_xuc force lock 使能信号

保留

31：19

/

0x0
MISC_CTRL13_OFS

地址偏移：0xCB4

MISC_CTRL13_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL13_D_BGR_VSET

3：0

RW

0x0

BGR vset 控制信号

MISC_CTRL13_D_BGR_VBG_TEST_EN

4

RW

0x0

BGR 测试是能信号输出

MISC_CTRL13_D_BGR_VREF_TEST_EN

5

RW

0x0

BGR VREF 测试是能信号输出

保留

31：6

/

0x0
MISC_CTRL14_OFS

地址偏移：0xCB8

MISC_CTRL14_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL14_DDR_TOP0_DDR_DATA_RET

0

RW

0x0

ddr_top 模块掉电数据保持使能

保留

31：1

/

0x0

SOC_HSM MISC 模块

SUBM_RESET_CTRL0_OFS

地址偏移：0x20

SUBM_RESET_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

25：0

/

0x0

SUBM_RESET_CTRL0_QSPI_XIP0_FRTDEC

26

RW

0x1

QSPI_XIP0 FRTDEC 复位使能信号，低有效

SUBM_RESET_CTRL0_QSPI_XIP2_FRTDEC

27

RW

0x1

QSPI_XIP2 FRTDEC 复位使能信号，低有效

保留

31：28

/

0x0
SUBM_RESET_CTRL2_OFS

地址偏移：0x28

SUBM_RESET_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

6：0

/

0x0

SUBM_RESET_CTRL2_BASIC_TIMER0

7

RW

0x1

BASIC_TIMER0 复位使能信号，低有效

SUBM_RESET_CTRL2_CORE0_PPI

11

RW

0x1

MAILBOX 复位使能信号，低有效

SUBM_RESET_CTRL2_HSM_UDMA

12

RW

0x1

HSM_UDMA 复位使能信号，低有效

SUBM_RESET_CTRL2_EFUSE0

13

RW

0x1

EFUSE0 复位使能信号，低有效

SUBM_RESET_CTRL2_BROM

14

RW

0x1

BROM 复位使能信号，低有效

SUBM_RESET_CTRL2_TRNG0

15

RW

0x1

TRNG0 复位使能信号，低有效

SUBM_RESET_CTRL2_ACRYP0

16

RW

0x1

ACRYP0 复位使能信号，低有效

SUBM_RESET_CTRL2_CRYP0

17

RW

0x1

CRYP0 复位使能信号，低有效

SUBM_RESET_CTRL2_HASH0

18

RW

0x1

HASH0 复位使能信号，低有效

保留

31：19

/

0x0
SUBM_CLK_CTRL0_OFS

地址偏移：0x40

SUBM_RESET_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

25：0

/

0x0

SUBM_CLK_CTRL0_QSPI_XIP0_FRTDEC

26

RW

0x1

QSPI_XIP0 FRTDEC 时钟使能信号

SUBM_CLK_CTRL0_QSPI_XIP2_FRTDEC

27

RW

0x1

QSPI_XIP2 FRTDEC 时钟使能信号

保留

31：28

/

0x0
SUBM_CLK_CTRL2_OFS

地址偏移：0x48

SUBM_CLK_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

6：0

/

0x0

SUBM_CLK_CTRL2_BASIC_TIMER0

7

RW

0x0

BASIC_TIMER0 时钟使能信号

SUBM_CLK_CTRL2_CORE0_PPI

11

RW

0x0

MAILBOX 时钟使能信号

SUBM_CLK_CTRL2_HSM_UDMA

12

RW

0x0

HSM_UDMA 时钟使能信号

SUBM_CLK_CTRL2_EFUSE0

13

RW

0x1

EFUSE0 时钟使能信号

SUBM_CLK_CTRL2_BROM

14

RW

0x1

BROM 时钟使能信号

SUBM_CLK_CTRL2_TRNG0

15

RW

0x0

TRNG0 时钟使能信号

SUBM_CLK_CTRL2_ACRYP0

16

RW

0x0

ACRYP0 时钟使能信号

SUBM_CLK_CTRL2_CRYP0

17

RW

0x0

CRYP0 时钟使能信号

SUBM_CLK_CTRL2_HASH0

18

RW

0x0

HASH0 时钟使能信号

保留

31：19

/

0x0
MISC_CTRL0_OFS

地址偏移：0xC80

MISC_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL0_QSPI_XIP0_FRTDEC_ABORT_EVENT

0

RW

0x0

QSPI_XIP0 FRTDEC模块的 abort 使能信号

MISC_CTRL0_QSPI_XIP2_FRTDEC_ABORT_EVENT

1

RW

0x1

QSPI_XIP2 FRTDEC模块的 abort 使能信号

保留

31：2

/

0x0

soc_ddr MISC 模块

SUBM_RESET_CTRL2_OFS

地址偏移：0x28

SUBM_RESET_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

5：0

/

0x0

SUBM_RESET_CTRL2_DDR_TOP0

6

RW

0x1

ddr_top0 复位使能信号，低有效

保留

31：7

/

0x0
SUBM_CLK_CTRL2_OFS

地址偏移：0x48

SUBM_CLK_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

5：0

/

0x0

SUBM_CLK_CTRL2_DDR_TOP0

6

RW

0x0

ddr_top0 时钟使能信号

保留

31：7

/

0x0
MISC_CTRL0_OFS

地址偏移：0xC80

MISC_CTRL0_OFS 寄存器格式

字段

位

访问

复位值

描述

MISC_CTRL0_DDR_OSC_RESTART

0

RW

0x0

ddr 独立晶振的 restart 信号

MISC_CTRL0_DDR_OSC_ON

1

RW

0x1

ddr 独立晶振的使能信号

MISC_CTRL0_DDR_OSC_DS

4:2

RW

0x7

ddr 独立晶振的驱动强度信号

保留

31：5

/

0x0

SOC_USB MISC 模块

SUBM_RESET_CTRL2_OFS

地址偏移：0x28

SUBM_RESET_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

4：0

/

0x0

SUBM_RESET_CTRL2_USB_TOP0

5

RW

0x1

USB_TOP0 复位使能信号，低有效

保留

31：6

/

0x0
SUBM_CLK_CTRL2_OFS

地址偏移：0x48

SUBM_CLK_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

4：0

/

0x0

SUBM_CLK_CTRL2_USB_TOP0

5

RW

0x0

USB_TOP0 时钟使能信号

保留

31：6

/

0x0

SOC_XEC MISC 模块

SUBM_RESET_CTRL2_OFS

地址偏移：0x28

SUBM_RESET_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

2：0

/

0x0

SUBM_RESET_CTRL2_XEC_GEN21

3

RW

0x1

XEC_GEN21 复位使能信号，低有效

保留

31：4

/

0x0
SUBM_CLK_CTRL2_OFS

地址偏移：0x48

SUBM_CLK_CTRL2_OFS 寄存器格式

字段

位

访问

复位值

描述

保留

2：0

/

0x0

SUBM_CLK_CTRL2_XEC_GEN21

3

RW

0x0

XEC_GEN21 时钟使能信号

保留

31：4

/

0x0
