复位和时钟单元

复位控制单元

T0 芯片复位控制包括三种控制方式：电源复位、系统复位和备份域复位。电源复位又称为 冷复位，其复位除了备份域的所有系统。 系统复位将复位除了 JTAG 控制器和备份域之外的其余部分，包括处理器内核和外设 IP 。 备份域复位将复位备份区域。复位能够被外部信号、内部事件和复位发生器触发。

具体的复位控制如 复位控制表 所示。

复位控制表

复位来源	复位名称\复位域	cpu0	cpu1	cpu2	sys_bus	brom_sys	brom_por
系统复位	nrst引脚	x	x	x	x	-	x
系统复位	cpu0_sysrstreq	x	x	x	x	-	x
系统复位	cpu1_sysrstreq	x	x	x	x	-	x
系统复位	cpu2_sysrstreq	x	x	x	x	-	x
系统复位	iwdg_out_rst	x	x	x	x	-	x
系统复位	wwdg0_out_rst	x	x	x	x	-	x
系统复位	wwdg1_out_rst	x	x	x	x	-	x
电源复位	sys_por	x	x	x	x	x	x
电源复位	aon_por	-	-	-	-	-	-
电源复位	sys_pu_rst	x	x	x	x	x	x
电源复位	pvd_rst	-	-	-	-	-	-
RCC	bdrst(备份域复位)	-	-	-	-	-	-
RCC	cpu0_rst	x	-	-	x	-	x
RCC	cpu1_rst	-	x	-	x	-	x
RCC	cpu2_rst	-	-	x	x	-	x
bootrom	brom_rst_n_o	x	-	-	-	-	-

复位控制表(续1)

复位来源	复位名称\复位域	wwdg0	wwdg1	efuse	iwdg	pmu_por	pmu_pudc
系统复位	nrst引脚	x	x	-	x	-	-
系统复位	cpu0_sysrstreq	x	x	-	x	-	-
系统复位	cpu1_sysrstreq	x	x	-	x	-	-
系统复位	cpu2_sysrstreq	x	x	-	x	-	-
系统复位	iwdg_out_rst	x	x	-	x	-	-
系统复位	wwdg0_out_rst	x	x	-	x	-	-
系统复位	wwdg1_out_rst	x	x	-	x	-	-
电源复位	sys_por	x	x	x	-	-	-
电源复位	aon_por	-	-	-	x	x	-
电源复位	sys_pu_rst	x	x	x	-	-	-
电源复位	pvd_rst	-	-	-	x	-	x
RCC	bdrst(备份域复位)	-	-	-	-	-	-
RCC	cpu0_rst	x	-	-	-	-	-
RCC	cpu1_rst	-	x	-	-	-	-
RCC	cpu2_rst	-	-	-	-	-	-
bootrom	brom_rst_n_o	-	-	-	-	-	-

复位控制表(续2)

复位来源	复位名称\复位域	pmu_rcc	aond_fab	rtc	备注
系统复位	nrst引脚	x	x	-	系统复位输入源， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
系统复位	cpu0_sysrstreq	x	x	-	cpu输出复位请求， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
系统复位	cpu1_sysrstreq	x	x	-	cpu输出复位请求， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
系统复位	cpu2_sysrstreq	x	x	-	cpu输出复位请求， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
系统复位	iwdg_out_rst	x	x	-	iwdg 输出复位请求， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
系统复位	wwdg0_out_rst	x	x	-	wwdg0 输出复位请求， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
系统复位	wwdg1_out_rst	x	x	-	wwdg1 输出复位请求， 复位系统域所有外设和时钟树， 不影响 debug 和 aond 域功能
电源复位	sys_por	-	x	-	系统域上电复位
电源复位	aon_por	x	x	x	常开域上电复位
电源复位	sys_pu_rst	-	x	-	系统域的唤醒复位
电源复位	pvd_rst	x	x	-	触发模拟域复位和 pmu 上电序列
RCC	bdrst(备份域复位)	-	-	x	软件触发的备份域复位 仅用于 rtc 和 backup ram
RCC	cpu0_rst	-	-	-	仅用于 cpu0 复位
RCC	cpu1_rst	-	-	-	仅用于 cpu1 复位
RCC	cpu2_rst	-	-	-	仅用于 cpu2 复位
bootrom	brom_rst_n_o	-	-	-	用于 cpu0 上电复位

Note

- 表示不可被复位

x 表示可以被复位

时钟控制单元

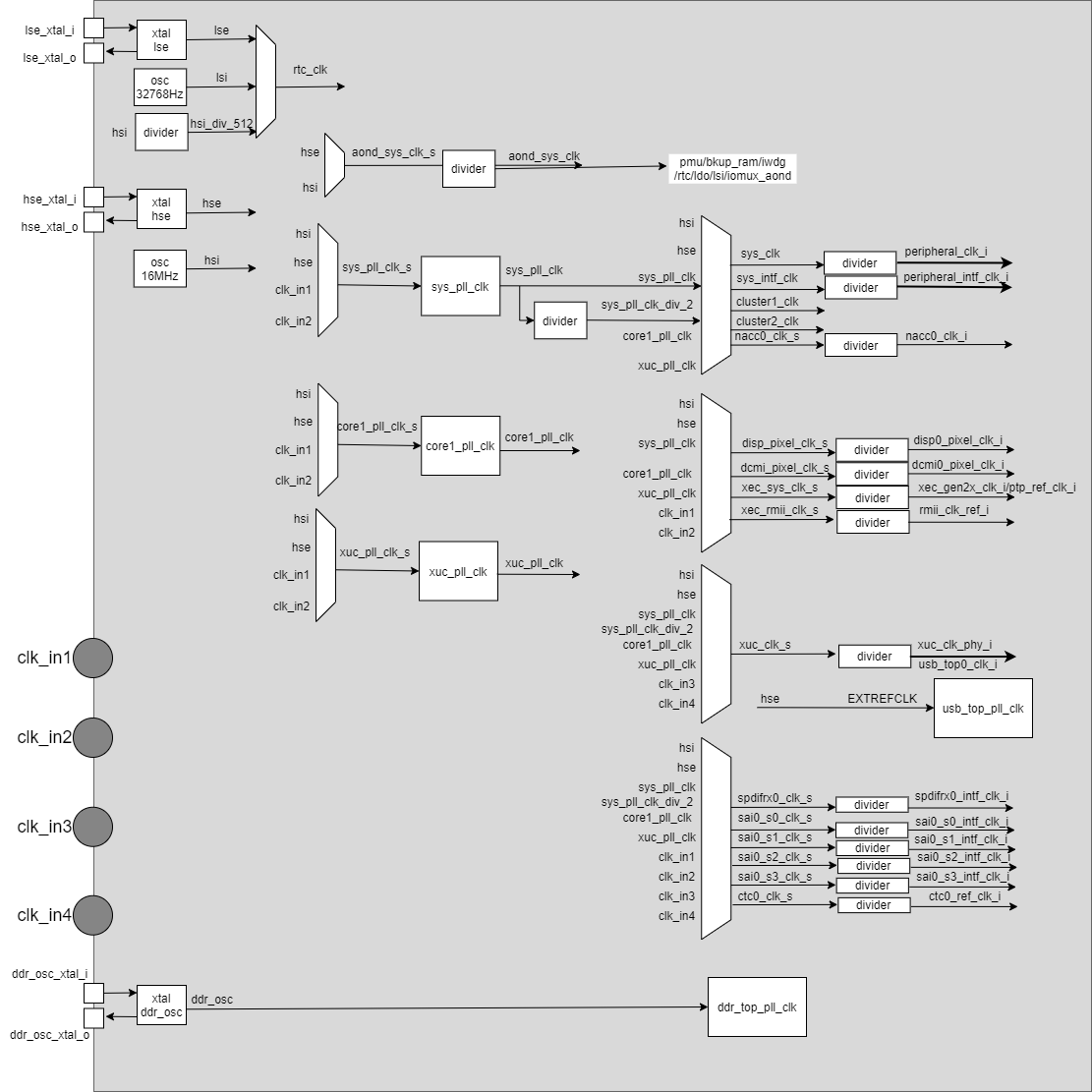

时钟控制单元目的是为系统提供了一系列时钟频率，系统时钟框图如 时钟树 所示。

时钟树

上图中的 peripheral_clk_i 表示的是外设的寄存器配置时钟， peripheral_intf_clk_i表示的是外设的数据/接口时钟，详细配置信息请查看系统配置寄存器。

振荡器

• 外部低速晶振 lse（32768Hz） 为常开域提供时钟，为 rtc 提供精确参考时钟

• 外部高速晶振 hse 为系统域 pll 提供参考时钟，建议 20MHz 时钟频率

• 外部高速晶振 ddr_osc 为 ddr 的pll提供参考时钟

• 内部低速振荡器 lsi 为常开域提供时钟

• 内部高速振荡器 hsi 为系统域提供上电时钟

• 外部 pad 参考时钟（clk_in0、clk_in1、clk_in2、clk_in3）

PLL

PLL 的作用是将频率较低的参考时钟（例如 20 MHz 的 hse 时钟）使用 PLL 锁相环电路倍频到更高的时钟。

系统中提供了 3 个 PLL 为 CPU 和其他外设选择合适的时钟频率，可以独立配置。

还提供了 1 个 专用 PLL 为 ddr 生成内核时钟，

另外提供了 1 个 专用 PLL 为 USB PHY生成时钟。

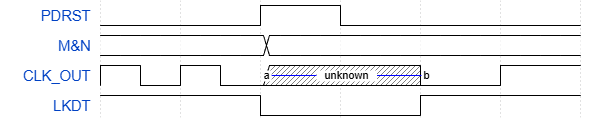

系统上的 3 个 PLL VCO 最为 1600MHz，当 PLL 的 M、N 改变的时候，PLL 需要重新复位，然后等到 PLL LOCK 才可以正常使用，其时序图如下所示。

PLL 输出频率 CLK_OUT 计算公式：CLK_OUT = XIN * M / N /NO"; 其中 NO = 2^OD，OD 为分频寄存器，XIN 表示 PLL 输入参考频率，N 表示输入分频器寄存器，M 表示倍频器寄存器。

并且需要满足以下条件： .. note:

1. 1MHz ≤ XIN / N ≤ 50MHz

2. 500MHz ≤ CLK_OUT * NO ≤ 1600MHz

3. M ≥ 2

4. N ≥ 1

时钟选择器

时钟选择器分布表

时钟名称	时钟频率	clkmux	lsi	lse	hsi	hse	sys_pll_clk	sys_pll_clk_div2	core1_pll_clk	xuc_pll_clk	clk_in1	clk_in2	clk_in3	clk_in4
lsi	32768Hz	-	片上振荡器 lsi	-	-	-	-	-	-	-	-	-	-	-
lse	32768Hz	-	-	外部 32768Hz 晶振	-	-	-	-	-	-	-	-	-	-
hsi	16M	-	-	-	片上振荡器 hsi		-	-	-	-	-	-	-	-
hse	1M ~ 30M	-	-	-	-	取决于外部晶体频率	-	-	-	-	-	-	-	-
rtc_clk_i	32768Hz	RTC_CLK_S	0	1	hsi_div512	-	-	-	-	-	-	-	-	-
aond_sys_clk_s	16M	AOND_SYS_CLK_S	-	-	0	1	-	-	-	-	-	-	-	-
clk_tmr_toggle_s	32768Hz	CLK_TMR_TOGGLE_S	0	1	aond_sys_clk	-	-	-	-	-	-	-	-	-
cluster1_clk_i	400M	CLUSTER1_CLK_MUX	-	-	0	1	2	-	3	4	-	-	-	-
cluster2_clk_i	400M	CLUSTER2_CLK_MUX	-	-	0	1	2	-	3	4	-	-	-	-
bus	200M	SYS_CLK_MUX	-	-	0	1	2	3	4	5	-	-	-	-
sys_pll_clk	400M ~ 1600M	SYS_PLL_CLK_S	-	-	0	1	-	-	-	-	2	3	-	-
core1_pll_clk	400M ~ 1600M	CORE1_PLL_CLK_S	-	-	0	1	-	-	-	-	2	3	-	-
xuc_pll_clk	400M ~ 1600M	XUC_PLL_CLK_S	-	-	0	1	-	-	-	-	2	3	-	-
bkdr_efuse_clk_i	16M	BKDR_EFUSE_CLK_S	-	-	0	1	-	-	-	-	2	3	-	-
sys_clk	200M	SYS_CLK_CLKMUX	-	-	0	1	2	3	4	5	-	-	-	-
sys_intf_clk	200M	SYS_INTF_CLK_CLKMUX	-	-	0	1	2	3	4	5	-	-	-	-
nacc0_clk_s	500M	NACC0_CLK_S	-	-	0	1	2	-	3	4	-	-	-	-
disp_pixel_clk_s	200M	DISP_PIXEL_CLK_S	-	-	0	-	1	2	3	4	5	6	-	-
dcmi_pixel_clk_s	200M	DCMI_PIXEL_CLK_S	-	-	0	-	1	2	3	4	5	6	-	-
xec_sys_clk_s	500M	XEC_SYS_CLK_S	-	-	0	-	1	2	3	4	5	6	-	-
xec_rmii_clk_s	500M	XEC_RMII_CLK_S	-	-	0	-	1	2	3	4	5	6	-	-
xuc_clk_s	500M	XUC_CLK_S	-	-	0	-	1	2	3	4	-	-	5	6
usb_top_extrefclk_i	20M	USB_TOP_EXTREFCLK_S	-	-	-	0	-	-	1	2	3	4	5	6
sai0_s0_clk_s	200M	SAI0_S0_CLK_S	-	-	0	-	1	2	3	4	5	6	7	8
sai0_s1_clk_s	200M	SAI0_S1_CLK_S	-	-	0	-	1	2	3	4	5	6	7	8
sai0_s2_clk_s	200M	SAI0_S2_CLK_S	-	-	0	-	1	2	3	4	5	6	7	8
sai0_s3_clk_s	200M	SAI0_S3_CLK_S	-	-	0	-	1	2	3	4	5	6	7	8
spdifrx0_clk_s	200M	SPDIFRX0_CLK_S	-	-	0	-	1	2	3	4	5	6	7	8
ctc0_clk_s	200M	CTC0_CLK_S	0	1	2	3	4	5	6	7	8	9	10	11

时钟分频器

分频器将 PLL 的输出分频到 IP 所需的频率，经过时钟的选择、分频等操作之后产生并输出根时钟。软件可以配置范围为[0,255]，0 表示不分频， 1 表示 2 分频，以此类推。

时钟分频表

分频器输出	分频器输入	期望频率	分频能力	默认分频值
aond_sys_clk	aond_sys_clk_s	1M	[0,63]	15
soc_aond_misc_sys_clk	aond_sys_clk	1M	-	-
sys_pll_clk_div2	sys_clk	400M	[0,1]	1
core0_clk_i	sys_clk	200M	-	-
soc_sys_misc_sys_clk	sys_clk	200M	-	-
soc_hsm_misc_sys_clk	sys_clk	200M	-	-
mailbox_clk_i	sys_clk	200M	-	-
atb2axi0_clk_i	sys_clk	200M	-	-
sys_cache_clk_i	sys_clk	200M	-	-
fft0_clk_i	sys_clk	200M	[0,255]	0
idu_clk_i	sys_clk	200M	[0,255]	0
acc_udma0_clk_i	sys_clk	200M	[0,255]	0
acc_udma1_clk_i	sys_clk	200M	[0,255]	0
sys_udma_clk_i	sys_clk	200M	[0,255]	0
hsm_udma_clk_i	sys_clk	200M	[0,255]	0
flt_math_udma_clk_i	sys_clk	200M	[0,255]	0
flt_math_clk_i	sys_clk	200M	[0,255]	0
filter0_clk_i	sys_clk	200M	[0,255]	0
soc_glue_clk_i	sys_clk	200M	[0,255]	0
g2d0_clk_i	sys_clk	200M	[0,255]	0
jpeg0_clk_i	sys_clk	200M	[0,255]	0
nacc0_clk_i	nacc0_clk_s	250M	[0,255]	0
advanced_timerc0_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc1_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc2_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc3_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc4_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc5_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc6_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc7_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc8_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc9_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc10_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc11_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc12_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc13_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc14_clk_i	sys_clk	100M	[0,255]	0
advanced_timerc15_clk_i	sys_clk	100M	[0,255]	0
gmc0_clk_i	sys_clk	100M	[0,255]	0
iomux_clk_i	sys_clk	100M	[0,255]	0
lgpio0_clk_i	sys_clk	100M	[0,255]	0
mdios0_clk_i	sys_clk	100M	[0,255]	0
cordic0_clk_i	sys_clk	100M	[0,255]	0
usart0_clk_i	sys_clk	100M	[0,255]	0
usart0_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart1_clk_i	sys_clk	100M	[0,255]	0
usart1_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart2_clk_i	sys_clk	100M	[0,255]	0
usart2_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart3_clk_i	sys_clk	100M	[0,255]	0
usart3_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart4_clk_i	sys_clk	100M	[0,255]	0
usart4_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart5_clk_i	sys_clk	100M	[0,255]	0
usart5_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart6_clk_i	sys_clk	100M	[0,255]	0
usart6_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart7_clk_i	sys_clk	100M	[0,255]	0
usart7_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart8_clk_i	sys_clk	100M	[0,255]	0
usart8_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart9_clk_i	sys_clk	100M	[0,255]	0
usart9_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart10_clk_i	sys_clk	100M	[0,255]	0
usart10_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart11_clk_i	sys_clk	100M	[0,255]	0
usart11_intf_lk_i	sys_intf_clk	100M	[0,255]	0
usart12_clk_i	sys_clk	100M	[0,255]	0
usart12_intf_lk_i	sys_intf_clk	100M	[0,255]	0
pid0_clk_i	sys_clk	100M	[0,255]	0
i2c0_clk_i	sys_clk	100M	[0,255]	0
i2c0_intf_lk_i	sys_intf_clk	100M	[0,255]	0
i2c1_clk_i	sys_clk	100M	[0,255]	0
i2c1_intf_lk_i	sys_intf_clk	100M	[0,255]	0
i2c2_clk_i	sys_clk	100M	[0,255]	0
i2c2_intf_lk_i	sys_intf_clk	100M	[0,255]	0
i2c3_clk_i	sys_clk	100M	[0,255]	0
i2c3_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi_xip0_clk_i	sys_clk	100M	[0,255]	0
qspi_xip0_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi_xip1_clk_i	sys_clk	100M	[0,255]	0
qspi_xip1_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi_xip2_clk_i	sys_clk	100M	[0,255]	0
qspi_xip2_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi3_clk_i	sys_clk	100M	[0,255]	0
qspi3_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi4_clk_i	sys_clk	100M	[0,255]	0
qspi4_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi5_clk_i	sys_clk	100M	[0,255]	0
qspi5_intf_lk_i	sys_intf_clk	100M	[0,255]	0
qspi6_clk_i	sys_clk	100M	[0,255]	0
qspi6_intf_lk_i	sys_intf_clk	100M	[0,255]	0
xkan0_clk_i	sys_clk	100M	[0,255]	0
xkan0_intf_lk_i	sys_intf_clk	100M	[0,255]	0
xkan1_clk_i	sys_clk	100M	[0,255]	0
xkan1_intf_lk_i	sys_intf_clk	100M	[0,255]	0
xkan2_clk_i	sys_clk	100M	[0,255]	0
xkan2_intf_lk_i	sys_intf_clk	100M	[0,255]	0
sai0_clk_i	sys_clk	100M	[0,255]	0
sai0_s0_intf_lk_i	sai0_s0_clk_s	100M	[0,255]	0
sai0_s1_intf_lk_i	sai0_s1_clk_s	100M	[0,255]	0
sai0_s2_intf_lk_i	sai0_s2_clk_s	100M	[0,255]	0
sai0_s3_intf_lk_i	sai0_s3_clk_s	100M	[0,255]	0
lgpio0_clk_i	sys_clk	100M	[0,255]	0
pcrc0_clk_i	sys_clk	100M	[0,255]	0
disp0_clk_i	sys_clk	100M	[0,255]	0
disp0_intf_clk_i	disp_pixel_clk_s	200M	[0,255]	0
dcmi0_clk_i	sys_clk	100M	[0,255]	0
dcmi0_intf_clk_i	dcmi_pixel_clk_s	200M	[0,255]	0
xec_gen20_sys_clk_i	xec_sys_clk_s	25M	[0,255]	19
xec_gen2_sys_clk_i	xec_sys_clk_s	125M	[0,255]	3
rmii_clk_ref_clk_i	xec_rmii_clk_s	50M	[0,255]	9
ptp_ref_clk_i	xec_sys_clk_s	125M	[0,255]	3
xuc0_clk_i	xuc_clk_s	120M	[0,255]	3
xuc_clk_phy_i	xuc_clk_s	60M	[0,255]	7
usb_top0_clk_i	xuc_clk_s	160M	[0,255]	0
usb_top_clkcore_i	xuc_clk_s	20M	[0,255]	19
ddr_top0_clk_i	sys_clk	200M	-	-
ddr_top0_axi_p0_clk_i	sys_clk	200M	-	-
sdio0_clk_i	sys_clk	200M	-	-
sdio0_intf_clk_i	sys_intf_clk	200M	[0,255]	0
hs_sdio0_clk_i	sys_clk	200M	[0,255]	0
hs_sdio0_intf_clk_i	sys_intf_clk	200M	[0,255]	0
spdifrx0_clk_i	sys_clk	100M	[0,255]	0
spdifrx0_intf_clk_i	spdifrx0_clk_s	100M	[0,255]	0
swpmi0_clk_i	sys_clk	100M	[0,255]	0
swpmi0_intf_clk_i	sys_intf_clk	100M	[0,255]	0
cec0_clk_i	sys_clk	100M	[0,255]	0
cec0_intf_clk_i	sys_intf_clk	100M	[0,255]	0
dfsdm0_clk_i	sys_clk	100M	[0,255]	0
dfsdm0_intf_clk_i	sys_intf_clk	100M	[0,255]	0
capc0_clk_i	sys_clk	100M	[0,255]	0
capc0_intf_clk_i	sys_intf_clk	100M	[0,255]	0
basic_timer0_clk_i	sys_clk	100M	[0,255]	0
acryp0_clk_i	sys_clk	100M	[0,255]	0
cryp0_clk_i	sys_clk	100M	[0,255]	0
hash0_clk_i	sys_clk	100M	[0,255]	0
trng0_clk_i	sys_clk	100M	[0,255]	0
trng0_clk_smp_i	sys_intf_clk	100M	[0,255]	0
wwdg0_clk_i	sys_clk	100M	[0,255]	0
wwdg1_clk_i	sys_clk	100M	[0,255]	0
brom0_clk_i	sys_clk	100M	[0,255]	0
adc_clk_i	sys_clk	100M	[0,255]	0
dac_clk_i	sys_clk	100M	[0,255]	0
vref_clk_i	sys_clk	100M	[0,255]	100M
opamp_clk_i	sys_clk	100M	[0,255]	0
comp_clk_i	sys_clk	100M	[0,255]	0
tsens_clk_i	sys_clk	100M	[0,255]	0
tsens_intf_clk_i	sys_intf_clk	100M	[0,255]	0
pvd_clk_i	sys_clk	100M	[0,255]	0
ctc0_clk_i	sys_clk	100M	[0,255]	0
ctc0_ref_clk_i	sys_intf_clk	100M	[0,255]	0

时钟同步

当更改某些时钟的时钟源时需要进行时钟的同步。

低功耗时钟门控

低功耗时钟门控(CG)可以关闭没有使用的时钟有效的降低功耗。
