IDU

简介

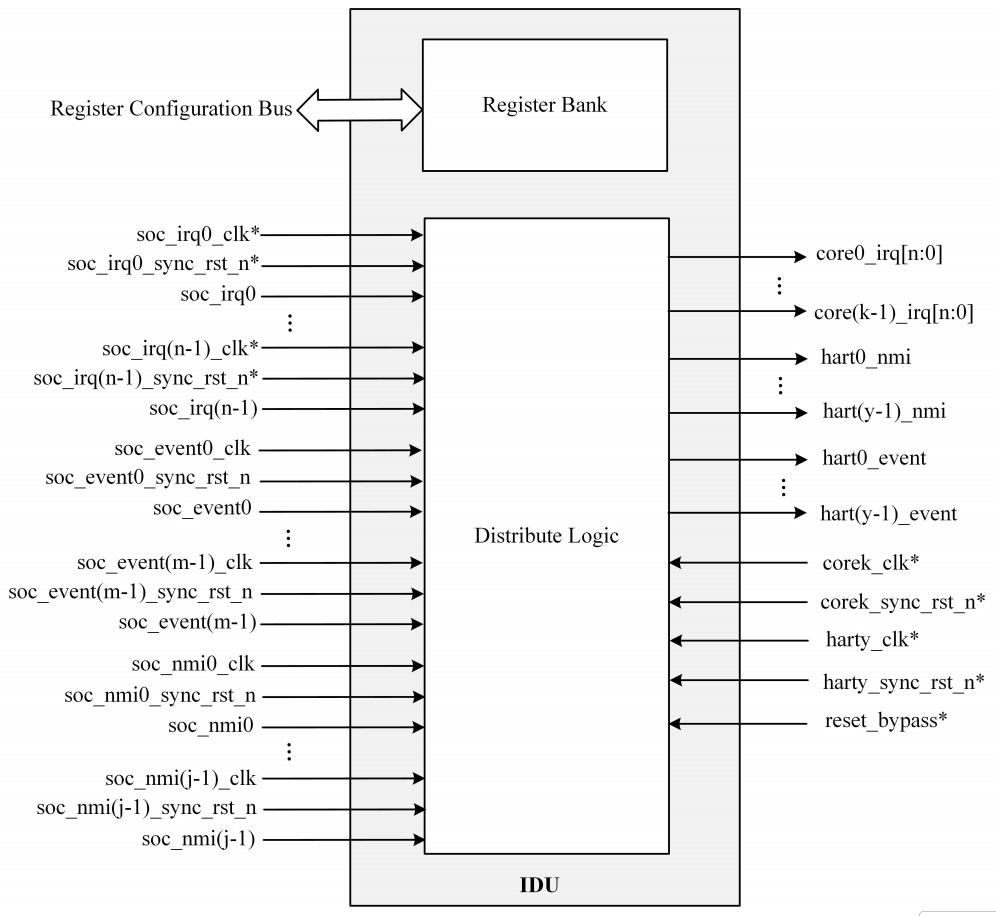

Nuclei IDU（中断分发单元）与处理器内核接口紧密耦合，这使得中断处理延迟低，并能高效处理迟到的中断。

所有中断，包括中断、事件、不可屏蔽中断（NMI），均来自子系统。IDU可提供核间中断（ICI）和信号量机制。

注: 以*号开头的信号表示，该信号是否可用取决于其与IDU是否异步。

主要功能

IDU的主要功能如下：

支持多达32个核间中断（ICI）分发。这里的ICI-INT为电平式。
如果核心数量小于24，则支持将核心间中断（ICI）信息从源核心传输到目标核心。
支持最多128个来自SoC的事件分发。这里的SoC事件应为脉冲。
支持最多4096个SoC-IRQ（来自SoC）的分发。这里的SoC-IRQ应为电平型。
支持最多128个SoC-NMI（无屏蔽中断）分发。这里的SoC-NMI应为电平型。
支持最多32个信号量寄存器机制。
系统控制寄存器的实现。
支持针对特定SoC-NMI的锁定模式机制，可用于CPU安全模式。
支持SoC-IRQs可被视为Soc-事件机制。
低延迟异常和中断处理。

功能描述

外部中断分配

IDU 在子系统中充当中断分发器，它支持：

将所有外部中断广播到特定内核或所有目标内核。
让特定核心申请特定中断，该中断仅由该特定核心响应，其他核心无法申请此中断。

中断分配广播模式

如果用户想使用IDU将外部中断广播到部分或全部目标核心，只需打开相关中断INTn_INDICATOR寄存器的响应位。每个INTn_INDICATOR寄存器的响应位指示所有目标核心的各个核心ID号。

例如：在多核模式下，INTn_INDICATOR[i] 表示中断号 N 已启用并发送到内核编号 i。

中断分配先到先得模式

如果用户想使用IDU将外部中断广播到部分或全部目标核心，则让第一个到达的核心申请该中断。除了INTn_INDICATOR寄存器外，还需要INTn_MASK寄存器配合使用。

例如：在多核模式下，如果用户希望仅由CORE1响应INT1，则应将寄存器INT1_INDICATOR[1]和INT1_MASK[1]写为“1”。

要点如下：

将正确的值写入INTn_Indicator寄存器。
当外部中断到来时，它将被广播到所有启用INTn_Indicator相应位的目标核心。在所有核心的中断N处理程序中，首先将其核心ID（而非mhartid）写入INTn_MASK，然后读取INTn_MASK的值。如果该值与核心ID匹配，则表示已成功申请到该中断，随后正常继续处理该中断。如果不匹配，则表示其他核心已申请到该中断，因此退出中断处理程序。
当核心成功申请中断并处理中断时，在执行mret之前，应将复位值（全1）写入INTn_MASK。

核间中断

核心间中断（ICI）是指在多核系统中，一个核心可以向另一个核心发送中断。IDU实现了一种良好的核心间中断机制，包含以下两种寄存器：

SEND_CORE_ID 寄存器：发送此核心间中断的核心 ID
接收核心ID寄存器：接收此核心间中断的核心ID

如果核心n（核心ID=n）想将ICI发送给核心m（核心ID=m），那么流程很简单：

核心n将值n写入SEND_CORE_ID（ICI_SHADOW_REG[31:16]），并将值m写入RE-CEIVE_CORE_ID（ICI_SHADOW_REG[15:0]）。
然后nCOREm_INT_STATUS寄存器会更新，并且IDU触发ICI自动发送到Corem
当Core m接收到ICI并进入ICI中断服务例程（ISR）时，它可以查询Corem_INI_STATUS寄存器，并得知当前的ICI是由Core n触发的。此外，Core m还需在ISR返回前向源ICI发送的CoreID位写入1以清除该位。
此外，如果您的系统中core_num<=24，idu支持通过（ICI_SHADOW_REG[31:24]）传输ICI中断信息（8位）。目标（Core m）可以通过读取其自身的COREm_INT_STATUS寄存器[31:24]来获取这些信息。

注: 在ICI的ISR中，应清除其自身COREn_INT_STATUS的相应位。如果ISR已完成Core_n的ICI工作，则清除Core n；如果已完成Core_n和Core_ms的工作，则同时清除这两个位等。

在单核模式下，核间中断是针对自身进行发送和接收的。当soc_irq_num<=32时，该寄存器的位范围为soc_irq_num。但当soc_irq_num>32时，则存在n个32位寄存器（n=soc_irq_num/32）。

IDU信号量

IDU 还提供多达 32 个信号量，供用户进行配置和使用。信号量对于多核系统非常有用。

事件分发广播模式

IDU 在子系统中充当事件分发器，它支持：

将所有外部事件广播到特定核心或所有目标核心。
将任何外部中断视为外部事件。

如果用户想使用IDU将外部事件广播到某些/所有目标核心，只需打开相关中断COREn_EVENT_SEL寄存器的响应位即可。每个COREn_EVENT_SEL寄存器的响应位指示了各个外部事件源。

例如：在某些双核系统中，如果用户设置CORE0_EVENT_SEL[5]，则表示核心0将接收外部事件5。

如果用户希望将任何外部中断视为事件，请设置INT_AS_EVENT_EN寄存器的相应位。

例如：将INT_AS_EVENT_EN[5]写为”1”，这意味着外部中断5被视为事件

NMI分发广播模式

如果用户想使用IDU将外部nmi（无屏蔽中断）广播到某些/所有目标核，只需打开相关中断COREn_NMI_SEL寄存器的响应位即可。每个COREn_NMI_SEL寄存器的响应位指示各个外部事件源。例如：在某些双核系统中，如果用户设置CORE1_EVENT_SEL[7]，则表示核心1将接收外部事件7。

锁定模式机制

当软件依次写入0x1234_5678和0x90CD_EFAB时，所有SoC-NMI分发寄存器都将被锁定，且在重置IDU模块之前无法更改。

寄存器

寄存器偏移及简单描述列表

偏移	寄存器名	复位值	功能描述
0x0000	CORE0_ICI_STATUS	0x0000_0000	核心 0 的核间中断状态寄存器
…	…	…	…
0x007C	COREn_ICI_STATUS	0x0000_0000	核心 n 的核间中断状态寄存器
0x0080	SEMAPHORE0	0x0000_0000	信号量 0 寄存器
…	…	…	…
0x00FC	SEMAPHOREn	0x0000_0000	信号量 n 寄存器
0x0100	HART0_EVENT_SEL_GRP0	0x0000_0001	Hart 0 的外部事件选择寄存器（组 0）
…	…	…	…
0x017C	HARTn_EVENT_SEL_GRP0	0x0000_0001	Hart n 的外部事件选择寄存器（组 0）
0x0180	SOC_IRQ_AS_EVENT_EN_GRP0	0x0000_0000	将 SoC 发出的每个外部中断作为事件发送给 Hart
…	…	…	…
0x037C	SOC_IRQ_AS_EVENT_EN_GRP127	0x0000_0000	将 SoC 发出的每个外部中断作为事件发送给 Hart
0x3FFC	REG_ICI	0x0000_0000	内部核心中断分发寄存器
0x4000	SOC_INT0_INDICATOR	0xFFFF_FFFF	soc_irq0 发送到哪些核心
…	…	…	…
0x7FFC	SOC_INT4095_INDICATOR	0xFFFF_FFFF	soc_irq4095 发送到哪些核心
0x8000	SOC_INDO_MASK	0x0000_0000	soc_irq0_indicator 掩码寄存器
…	…	…	…
0xBFFC	SOC_IND4095_MASK	0x0000_0000	soc_irq4095_indicator 掩码寄存器
0xC000	CORE0_NMI_SEL_GRP0	0x0000_0000	核心 0 的 NMI 中断选择寄存器（组 0）
…	…	…	…
0xC07C	CORE31_NMI_SEL_GRP0	0x0000_0000	核心 31 的 NMI 中断选择寄存器（组 0）
0xC080	CORE_NMI_LOCK_KEY	0x0000_0000	所有 CORE_NMI_SEL 寄存器的 NMI 锁定寄存器
0xC084	CORE_NUM	0x0000_0000	只读寄存器，其值取决于系统中核心的数量
0xC088	HART_NUM	0x0000_0000	只读寄存器，其值取决于系统中 Hart 的数量
0xC090	SOC_IRQ_NUM	0x0000_0000	只读寄存器，其值取决于系统中 SoC_IRQ 的数量
0xC094	SOC_EVENT_NUM	0x0000_0000	只读寄存器，其值取决于系统中 SoC_EVENT 的数量
0xC098	SOC_NMI_NUM	0x0000_0000	只读寄存器，其值取决于系统中 SoC_NMI 的数量

寄存器详细说明

CORE0_ICI_STATUS

Address offset: 0x0000.

字段	位域	访问属性	复位值	描述
CORE0_ICI_STATUS	23:0	W1C	0x0	核心 0 的核间中断状态寄存器
CORE0_ICI_INFO	31:24	RO	0x0	核心 0 的核间中断信息

COREn_ICI_STATUS

Address offset: 0x007C.

字段	位域	访问属性	复位值	描述
COREn_ICI_STATUS	23:0	W1C	0x0	核心 n 的核间中断状态寄存器
COREn_ICI_INFO	31:24	RO	0x0	核心 n 的核间中断信息

SEMAPHORE0

Address offset: 0x0080.

字段	位域	访问属性	复位值	描述
HART_STATUS	3:0	RW	0xf	复位值为 0xf，其他值表示特定 Hart 拥有信号量
CORE_STATUS	9:4	RW	0x3f	复位值为 0x3f，其他值表示特定核心拥有信号量
Reserved	31:10	/	/	保留位

SEMAPHOREn

Address offset: 0x00FC.

字段	位域	访问属性	复位值	描述
HART_STATUS	3:0	RW	0xf	复位值为 0xf，其他值表示特定 Hart 拥有信号量
CORE_STATUS	9:4	RW	0x3f	复位值为 0x3f，其他值表示特定核心拥有信号量
Reserved	31:10	/	/	保留位

HART0_EVENT_SEL_GRP0

Address offset: 0x0100.

字段	位域	访问属性	复位值	描述
HART0_EVENT_SEL_GRP0	31:0	RW	0x1	Hart 0 的外部事件选择寄存器（组 0）

HARTn_EVENT_SEL_GRP0

Address offset: 0x017C.

字段	位域	访问属性	复位值	描述
HARTn_EVENT_SEL_GRP0	31:0	RW	0x1	Hart n 的外部事件选择寄存器（组 0）

SOC_IRQ_AS_EVENT_EN_GRP0

Address offset: 0x0180.

字段	位域	访问属性	复位值	描述
SOC_IRQ_AS_EVENT_EN_GRP0	31:0	RW	0x0	将 soc_irq (0-31) 作为事件发送给 Hart

SOC_IRQ_AS_EVENT_EN_GRP127

Address offset: 0x037C.

字段	位域	访问属性	复位值	描述
SOC_IRQ_AS_EVENT_EN_GRP127	31:0	RW	0x0	将 soc_irq (4064~4095) 作为事件发送给 Hart

REG_ICI

Address offset: 0x3FFC.

字段	位域	访问属性	复位值	描述
SOURCE	23:16	WO	0x0	发送该核间中断的 Core ID
ICL_INT_INFO	31:24	WO	0x0	源核心将 8 位中断信息写入目标核心
DESTINATION	15:0	WO	0x0	接收该核间中断的 Core ID

SOC_INT0_INDICATOR

Address offset: 0x4000.

字段	位域	访问属性	复位值	描述
SOC_INT0_INDICATOR	31:0	RW	0xffff_ffff	设置每一位，IDU 将把 soc_int0 分发到对应的 Core ex: 当 bit0 被置位时，soc_int0 将分发给 core 0

SOC_INT4095_INDICATOR

Address offset: 0x7FFC.

字段	位域	访问属性	复位值	描述
SOC_INT4095_INDICATOR	31:0	RW	0xffff_ffff	设置每一位，IDU 将把 soc_int0 分发到对应的 Core ex: 当 bit0 被置位时，soc_int0 将分发给 core 0

SOC_INDO_MASK

Address offset: 0x8000.

字段	位域	访问属性	复位值	描述
SOC_INDO_MASK	31:0	RW	0xffff_ffff	当指示寄存器位被置位时，启用 soc_irq0 到各核心（Core0 ~ Core31）注意：掩码寄存器可基于其复位值进行更改。这意味着，如果某个核心更新了掩码寄存器值，则应将其写回复位值（释放掩码寄存器），以便其他核心后续使用

SOC_IND4095_MASK

Address offset: 0xBFFC.

字段	位域	访问属性	复位值	描述
SOC_IND4095_MASK	31:0	RW	0xffff_ffff	当指示寄存器位被置位时，启用 soc_irq4095 到各核心（Core0 ~ Core31）注意：掩码寄存器可基于其复位值进行更改。这意味着，如果某个核心更新了掩码寄存器值，则应将其写回复位值（释放掩码寄存器），以便其他核心后续使用

CORE0_NMI_SEL_GRP0

Address offset: 0xC000.

字段	位域	访问属性	复位值	描述
CORE0_NMI_SEL_GRP0	31:0	RW	0x1	该寄存器指示 core0 接收哪些 NMI 事件

CORE31_NMI_SEL_GRP0

Address offset: 0xC07C.

字段	位域	访问属性	复位值	描述
CORE31_NMI_SEL_GRP0	31:0	RW	0x1	该寄存器指示 core31 接收哪些 NMI 事件

CORE_NMI_LOCK_KEY

Address offset: 0xC080.

字段	位域	访问属性	复位值	描述
CORE_NMI_LOCK_KEY	31:0	WO	0x0	所有 COREn_NMI_SEL_GRP_SEL 寄存器的锁键寄存器。当依次写入 0x1234_5678 和 0x90CD_EFAB 后，所有 COREn_NMI_GRP_SEL 寄存器将被锁定，直到 IDU 模块复位前无法更改

CORE_NUM

Address offset: 0xC084.

字段	位域	访问属性	复位值	描述
CORE_NUM	31:0	RO	CONF	只读寄存器，其值取决于系统中 Core 的数量

HART_NUM

Address offset: 0xC088.

字段	位域	访问属性	复位值	描述
HART_NUM	31:0	RO	CONF	只读寄存器，其值取决于系统中 Hart 的数量

SOC_IRQ_NUM

Address offset: 0xC090.

字段	位域	访问属性	复位值	描述
SOC_IRQ_NUM	31:0	RO	CONF	只读寄存器，其值取决于系统中 soc irq 的数量

SOC_EVENT_NUM

Address offset: 0xC094.

字段	位域	访问属性	复位值	描述
SOC_EVENT_NUM	31:0	RO	CONF	只读寄存器，其值取决于系统中 soc event 的数量

SOC_NMI_NUM

Address offset: 0xC098.

字段	位域	访问属性	复位值	描述
SOC_NMI_NUM	31:0	RO	CONF	只读寄存器，其值取决于系统中 soc nmi 的数量
