SPI

Nuclei SPI（串行外设接口）是一种专为单通道、双通道或四通道nor-flash芯片设计的通信接口。它可在以下三种模式中任意一种下运行：

• 普通（寄存器）模式：通过配置相应寄存器实现SPI的发送与接收。

• DMA模式：SPI DMA接口采用流式预处理协议，便于构建包含命令与数据流的SPI传输。

• XIP模式：外部flash被映射到设备地址空间，系统将其视作内部存储器。

主要特性

• SPI控制器支持通过单通道、双通道、四通道以及半双工单通道协议进行主从操作。

• 可编程时钟极性和相位（CPOL/CPHA）。

• 可配置的最高有效位优先或最低有效位优先。

• 主/从模式可配置频率（最高FPCLK/2）。

• SPI总线忙状态标志。

• 基准控制器提供了一个基于FIFO的接口，用于执行程序化I/O操作。软件通过将帧入队到发送FIFO中来启动传输；当传输完成后，从设备的响应将被放入接收FIFO中。

• 支持SPI摩托罗拉和TI格式。

• 硬件CRC特性。

• 带数据选通的高速读取操作。

• 支持双flash模式。

• SPI自由运行时钟模式。

• 专用SPI控制器实现了一个SPI flash读写序列器。该SPI控制器被复位至允许内存映射读取（XIP）的状态。

• RX 和 TX 的缓冲区或 FIFO 大小可在 硬件具体 级别进行配置。

• 支持SDR和DDR模式。

• 适用于DDR模式的可配置SCK采样点。

功能描述

SPI架构

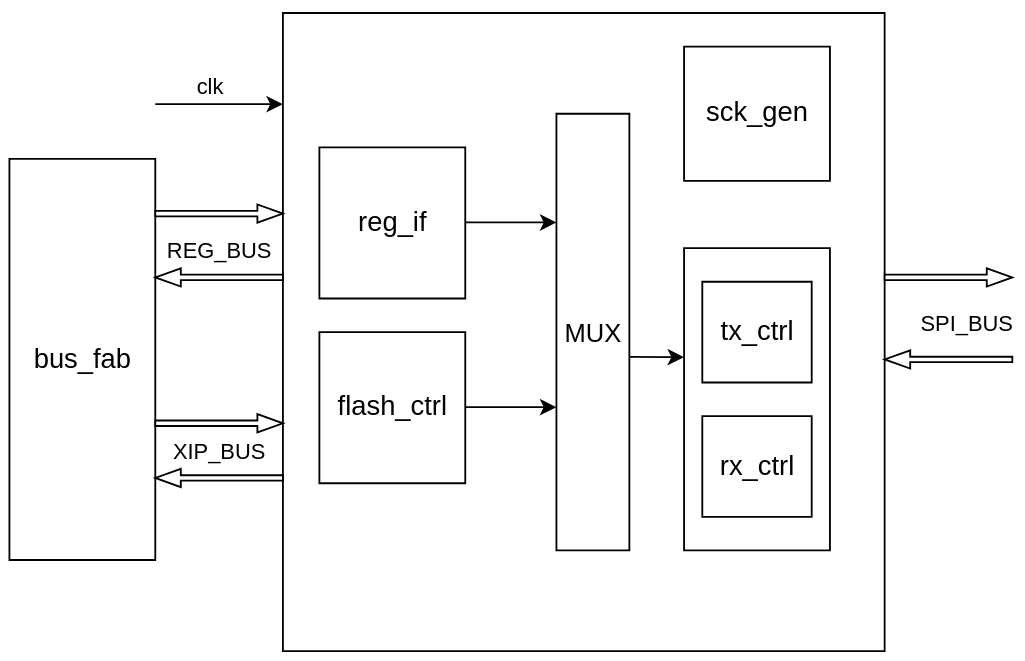

spi架构图

接口协议模式

半双工模式

通过将SPI_CR寄存器中的HSDMODE字段设置为1来启用半双工模式。

在此模式下，仅允许以串行方式发送/接收单个比特。通过SO管脚（其I/O与IO0共用）发送数据，通过SI管脚（其I/O同样与IO0共用）接收数据。 在每个配置为单模式的阶段中，:

• IO0（SO/SI）为输入输出模式

• IO1 处于输出模式，并被强制设为 1

• IO2 处于输出模式，并被强制置为 0（以禁用写保护功能）。

• IO3 处于输出模式，并被强制置为 1（以禁用保持功能）。

单线模式

传统SPI模式仅允许以串行方式发送/接收单个比特。 在这种模式下，数据通过SO信号发送至 flash 存储器（该信号的I/O与IO0共用）。 从 flash 接收到的数据通过SI（其IO0/ IO1/ IO2/ IO3均处于高电平状态，且I/O与IO1共享）传入。 各相可分别配置为使用此单比特模式，方法是将FFMT/FFMT1中的CMD_PROTO、ADDR_PROTO、MODE_PROTO和DATA_PROTO字段设置为00。 在每个配置为单模的相位中: - IO0（SO）处于输出模式 - IO1（SI）处于输入模式（高阻态） - IO2 处于输出模式，并被强制置为 0（以禁用写保护功能）。 - IO3 处于输出模式，并被强制置为 1（以禁用保持功能）。

双线模式

在双SPI模式下，通过IO0/IO1信号同时发送/接收两个比特。 各相可分别配置为使用双SPI模式，方法是将FFMT/FFMT1中的CMD_PROTO、ADDR_PROTO、MODE_PROTO和DATA_PROTO字段设置为01。 在每个配置为双模的相中: - 在读操作的数据阶段，IO0/IO1处于高阻态（输入模式）；而在其他所有情况下，则为输出模式。 - IO2 处于输出模式，并被强制设为 0 - IO3 处于输出模式，并被强制置为 1。

四线模式

在四线SPI模式下，通过IO0/IO1/IO2/IO3信号同时发送/接收四个比特。 各相可分别配置为使用四线SPI模式，方法是将FFMT/FFMT1中的CMD_PROTO、ADDR_PROTO、MODE_PROTO和DATA_PROTO字段设置为10。 在每个以四路模式配置的相位中，数据阶段进行读操作时，IO0/ IO1/ IO2/ IO3 均处于高阻态（输入）；而在其他所有情况下，则作为输出。

八线模式（如果有）

在八线SPI模式下，八个比特通过IO0/ IO1/ IO2/ IO3/ IO4/ IO5/ IO6/ IO7信号同时进行发送或接收。 各相可分别配置为使用四通道SPI模式，方法是将FFMT/FFMT1中的CMD_PROTO、ADDR_PROTO、MODE_PROTO和DATA_PROTO字段设置为11。

SDR模式

正常寄存器模式可通过SPI_CR寄存器配置为SDR模式。默认情况下，DDR_EN位（SPI_CR[2]）为0，NUQSPI模块以单倍数据速率（SDR）模式运行。 XIP模式可通过配置FFMT1.DDR_EN寄存器来设置SDR模式。不同相位可分别进行配置，通过将FFMT1中的DDR_EN[3:0]字段分别设为命令、地址、模式或数据，以启用SDR模式。 在SDR模式下，当NUQSPI驱动IO0/SO、IO1、IO2和IO3信号时，这些信号仅在CLK的下降沿发生跳变。 在SDR模式下，当NUQSPI驱动IO0/SO、IO1、IO2和IO3信号时，这些信号仅在CLK的下降沿发生跳变。 在SDR模式下接收数据时，NUQSPI假定Flash存储器也通过CLK下降沿发送数据，并使用CLK的下一个（上升）沿对这些信号进行采样。

DDR模式

正常寄存器模式可通过SPI_CR寄存器配置为SDR模式。默认情况下，DDR_EN位（SPI_CR[2]）为1，NUQSPI器件以单数据速率（DDR）模式运行。 XIP模式可通过配置FFMT1.DDR_EN寄存器来设置DDR模式。各相可分别通过将FFMT1中的DDR_EN[3:0]字段设为命令、地址、模式或数据，以启用DDR模式。 在DDR模式下，当NUQSPI驱动地址/交替字节/数据阶段的IO0/SO、IO1、IO2、IO3信号时，CLK的每个下降沿和上升沿各发送一位数据。

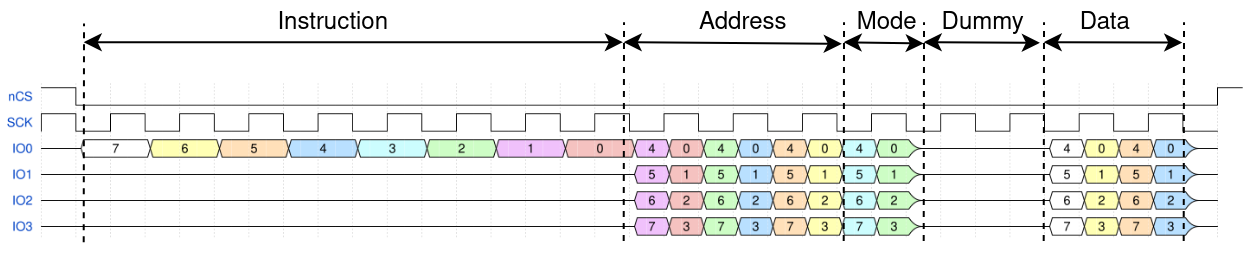

spi DDR模式读flash时序图

主从模式

SPI模块支持主模式和从模式。在主模式下，SCK信号被设置为输出；而在从模式下，SCK信号则被配置为输入。在主模式中，SPI可支持4至32位的数据长度；而在从模式下，SPI仅支持8位、16位和32位的数据长度。此外，从模式下仅支持单数据速率（SDR）模式。

TI模式

通过在SPI_CR寄存器中对ti_mode位域进行特定设置，可将SPI配置为符合TI协议。在此模式下，SCK和SS信号的极性、相位及传输方向，以及数据位的排列顺序均已固定，因此无需再设置CPOL、CPHA和LSBFRST等参数。此时，SS信号以最低有效位（LSB）数据位为基准，通过脉冲方式同步整个协议流程，如图所示：

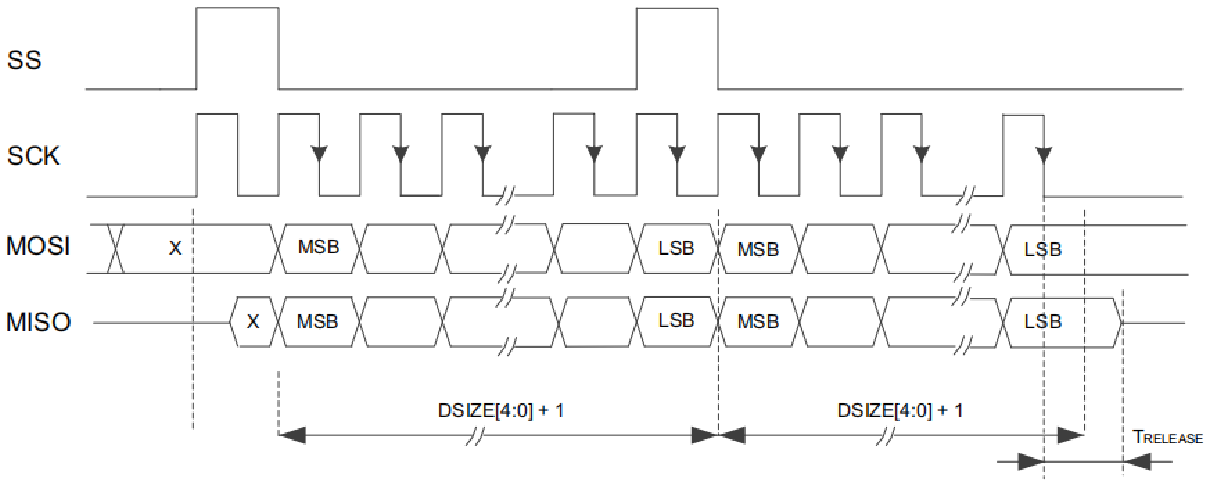

spi TI模式时序图

CRC

为了确保传输和接收数据的可靠性，系统中实现了两个独立的33位或两个独立的17位CRC计算器。当最大数据长度为32位时，SPI接口支持5至33位长度的任意CRC多项式；而在外设实例中，由于最大数据长度被限制为16位，此时支持的CRC多项式长度范围则为5至17位。多项式的长度由存储在CRCPOLY寄存器中的值的最高有效位决定，且该值必须大于DSIZE字段所定义的数据帧长度。当应用最大数据长度时，还需额外设置CRC33_17位，以明确多项式字符串的最高有效位，同时确保其长度始终超过数据长度。随后，SPI_CFG1中的CRCSIZE字段用于指定从CRC计算寄存器中传输并作为CRC帧进行比较的最高有效位数量。这一数值与数据帧长度相互独立，但必须等于数据帧长度，或为其整数倍。

通信格式

极性相位说明

在SPI通信过程中，接收与发送操作是同时进行的。串行时钟（SCK）同步控制着数据线上信息的移位和采样过程。通信格式取决于时钟相位、时钟极性和数据帧结构。为了实现设备间的协同通信，主设备和从设备必须采用相同的通信格式，并确保正确同步。 软件可通过SPI_SCKMODE寄存器中的CPOL和CPHA位，选择四种可能的时序关系。其中，CPOL（时钟极性）位用于控制在无数据传输期间时钟的空闲状态值。该位对主模式和从模式均有效。若CPOL被复位，则SCK引脚的空闲状态为低电平；若CPOL被置位，则SCK引脚的空闲状态为高电平。 如果CPHA位被置位，SCK引脚上的第二个边沿将捕获首次传输的数据位（若CPOL位复位，则为下降沿；若CPOL位置位，则为上升沿）。每次发生这种类型的时钟跳变时，数据都会被锁存。如果CPHA位被复位，SCK引脚上的第一个边沿将捕获首次传输的数据位（若CPOL位置位，则为下降沿；若CPOL位复位，则为上升沿）。同样，每次出现这种时钟跳变类型时，数据也会被锁存。CPOL（时钟极性）和CPHA（时钟相位）两位的组合决定了数据捕获所用的时钟边沿。

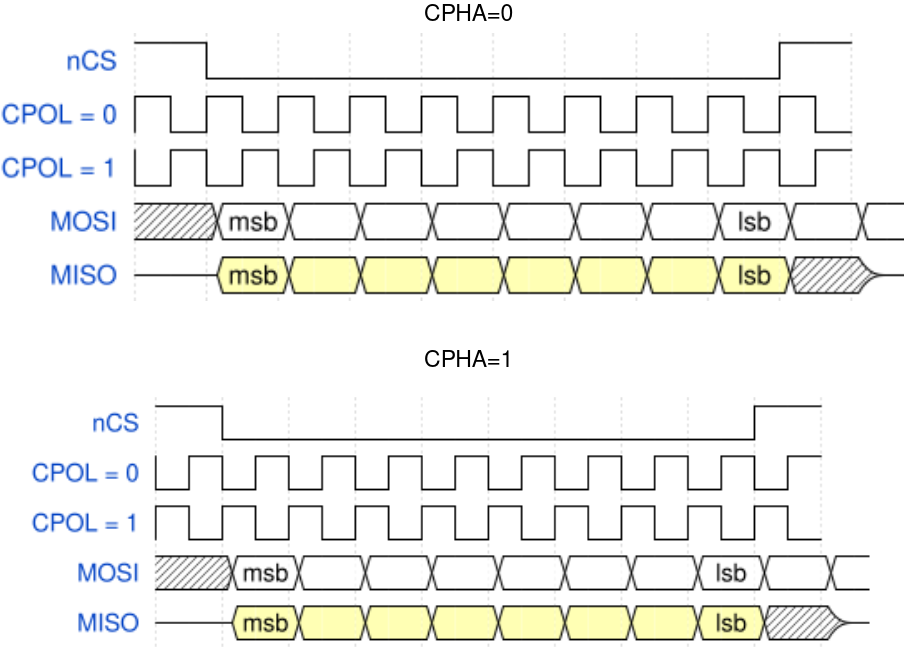

spi极性相位图

nor-flash通信命令序列

NUQSPI通过命令与nor-flash进行通信。每个命令可包含5个阶段：指令（instruction）、地址（address）、模式（mode）、空闲周期（dummy）和数据（data）。这些阶段中的任一阶段均可配置为跳过，但至少需包含指令、地址、备用字节或数据阶段中的一个。nCS信号在每个命令开始前拉低，并在每个命令执行完毕后重新置高。

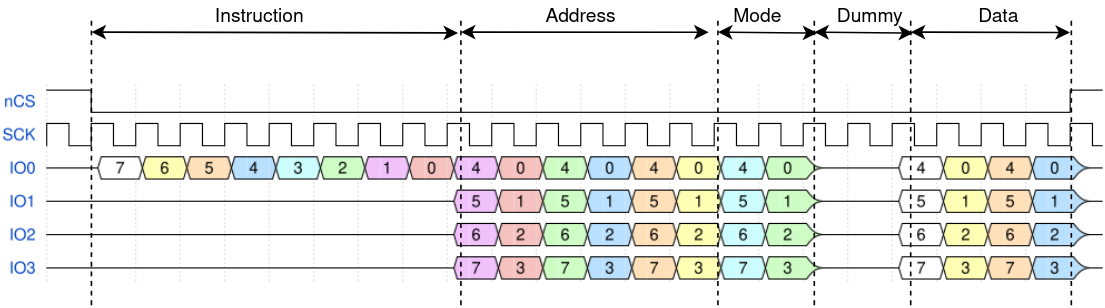

spi四线读nor-flash时序图

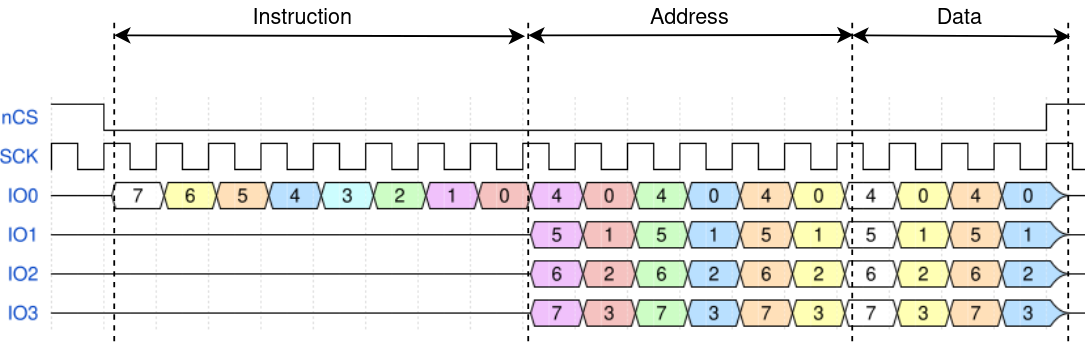

spi四线写nor-flash时序图

• 指令阶段（Instruction Phase）

在此阶段，8位指令被配置到FFMT[23:16]寄存器的“读取指令”字段，并配置到FFMT1[7:0]寄存器的“写入指令”字段，随后发送至Flash存储器，以指定所要执行的操作类型。尽管大多数Flash存储器每次只能通过IO0/SO信号接收一位指令（单SPI模式），但指令阶段也可选择每次同时发送2位数据（在双SPI模式下通过IO0/IO1实现）或4位数据（在四SPI模式下通过IO0/IO1/IO2/IO3实现）。这一配置可通过FFMT[9:8]寄存器中的“CMD_PROTO”字段进行设置。当FFMT.CMD_EN = 0时，指令阶段将被跳过，命令序列直接从地址阶段开始。

• 地址阶段（Address Phase）

在地址阶段，会向flash存储器发送1至4字节数据，以指示操作的地址。待发送的地址字节数由FFMT[3:1]寄存器中的addr_len字段配置。地址阶段每次可传输1位（在单SPI模式下通过SO引脚）、2位（在双SPI模式下通过IO0/IO1引脚）或4位（在四SPI模式下通过IO0/IO1/IO2/IO3引脚）。这一配置可通过FFMT[11:10]寄存器中的ADDR_PROTO字段进行设置。当ADDR_LEN = 00时，地址阶段将被跳过，命令序列直接进入下一阶段（如有）。

• 模式阶段（Mode Phase）

在交替字节阶段，1至4个字节会被发送到Flash存储器，通常用于控制操作模式。待发送的交替字节数量由FFMT1[31:28]寄存器中FFMT1.mode_cnt字段配置。而具体要发送的字节，则通过FFMT1.mode_code寄存器指定。在交替字节阶段，每次可发送1位（通过单SPI模式下的SO线）、2位（通过双SPI模式下的IO0/IO1线），或4位（通过四重SPI模式下的IO0/IO1/IO2/IO3线）。这一配置可通过FFMT1[19:18]寄存器中的FFMT1.MODE_PROTO字段来实现。 当FFMT1.MODE_CNT = 0时，跳过交替字节阶段，命令序列直接进入下一阶段。

• Dummy-cycle阶段

在空闲周期阶段，会提供1至31个时钟周期，期间不进行任何数据的发送或接收，以便为flash存储器预留时间，使其能够从容应对后续更高频率时钟下的数据传输阶段。该阶段所持续的时钟周期数由FFMT[7:4]寄存器中FFMT.PAD_CNT字段指定。当PAD_CNT为零时，空闲周期阶段将被跳过，命令序列将直接进入数据阶段（如存在）。

• 数据阶段（Data Phase）

数据阶段可一次发送/接收1位（在单SPI模式下通过SO/SI）、2位（在双SPI模式下通过IO0/IO1），或4位（在四SPI模式下通过IO0/IO1/IO2/IO3）。这一配置可通过FFMT[13:12]寄存器的FFMT.DATA_PROTO字段进行设置。

SPI配置流程

主设备和从设备的配置步骤几乎相同。有关具体模式的设置，请参阅相应章节。当需要初始化标准通信时，请按以下步骤操作：

普通模式配置

1. 正确编写GPIO寄存器：配置GPIO以用于MOSI、MISO和SCK引脚。

2. 请向SPI_SCKDIV、SPI_FMT、SPI_FCTRL、SPI_CR和SPI_SCKMODE寄存器写入适当值，设置其中所有未保留的位及位域，但需注意以下例外情况：首先，确定所使用的SPI模式。若为普通模式下的主模式，则将SPI_CR.MSTR置1，同时SPI_FCTRL.FLASH_EN置0。接着，配置SPI的时钟分频系数：SPI_SCkDIV.DIV = 1；配置相位极性：SPI_SCKMODE.PHA=0，SPI_SCKMODE.POL=0。此外，还需设定SPI协议类型：FMT.PROTO = 0（单线协议）；数据大小及格式：FMT.ENDINA = 0（大端模式）；数据收发方向：FMT.DIR = 1（仅发送方向）；最后，配置SPI数据长度：FMT.LEN = 8（1字节）。

3. 写入SPI_TXDATA寄存器会将待发送的数据填充到txfifo中。

4. 最后，判断SPI是否已发送完毕。如果只有一条数据，只需判断STATUS.BUSY = 0即可。若需等待txfifo中的所有数据全部发送完成，则可判断STATUS.SPI_DONE = 0。

XIP模式配置

1. 正确编写GPIO寄存器：配置GPIO以用于MOSI、MISO和SCK引脚。

2. 请写入SPI_SCKDIV、SPI_FFMT、SPI_FFMT1、SPI_FCTRL、SPI_CR和SPI_SCKMODE寄存器，以设置其中所有未保留位及位字段的正确值，但需注意以下例外情况：首先，将SPI控制器切换至XIP模式，随后设置SPI_CR.MSTR=1，并使能 flash 访问功能，即SPI_FCTRL.FLASH_EN=1。接着，配置SPI时钟分频系数：SPI_SCkDIV.DIV = 1；同时设定时钟相位极性，使PHA=0且POL=0。然后，完成SPI伪命令、地址、空闲周期等信息的配置。对于读取数据的配置，需先启用FFMT.CMD_EN，再分别设置地址长度FFMT.ADD_LEN、读取空闲阶段的长度FFMT.PAD_CNT，以及各阶段所采用的数据协议（分别对应命令FFMT.CMD_PROTO、地址FFMT.ADDR_PROTO和数据FFMT.DATA_PROTO）。最后，配置读取命令FFMT.CMD_CODE与读取空闲数据FFMT.PAD_CODE。

3. 配置 flash 写入命令 FFMT1.WCMD_CODE。如果写入操作需要填充数据，则应配置 FFMT1.WAPD_CNT。

4. 最后，您可以通过ICB总线访问 flash 。

寄存器说明 —————>

寄存器偏移及简单描述列表

偏移	寄存器名称	功能描述
0x0	SPI_SCKDIV	串行时钟分频器寄存器
0x4	SPI_SCKMODE	采样极性/相位配置寄存器
0x8	SPI_DDR_SCKSAMPLE	DDR模式下SPI采样点调整寄存器
0xC	SPI_FORCE	SPI pad输出使能控制寄存器
0x10	SPI_CSID	片选ID寄存器
0x14	SPI_CSDEF	片选默认设置寄存器
0x18	SPI_CSMODE	片选模式寄存器
0x1C	SPI_VERSION	硬件版本指示寄存器
0x20	SPI_ADDR_WRAP	SPI flash偏移地址寄存器
0x24	SPI_BOUNDARY_CFG	SPI flash边界地址配置寄存器
0x28	SPI_DELAY0	总线延迟控制寄存器0
0x2C	SPI_DELAY1	总线延迟控制寄存器1
0x30	SPI_FIFO_NUM	指示发送/接收有效fifo数量寄存器
0x34	SPI_TSIZE	SPI DMA发送数据数量配置寄存器
0x38	SPI_RSIZE	SPI DMA接收数据数量配置寄存器
0x40	SPI_FMT	帧格式配置寄存器（普通模式，非XIP）
0x48	SPI_TXDATA	发送数据寄存器
0x4C	SPI_RXDATA	接收数据寄存器
0x50	SPI_TX_MARK	发送水限配置寄存器（普通模式，非XIP）
0x54	SPI_RX_MARK	接收水限配置寄存器（普通模式，非XIP）
0x60	SPI_FCTRL	SPI XIP模式接口控制寄存器（XIP模式，非普通模式）
0x64	SPI_FFMT	SPI XIP指令格式寄存器0（XIP模式，非普通模式）
0x70	SPI_IE	SPI中断使能寄存器（普通模式，非XIP）
0x74	SPI_IP	SPI中断pending寄存器（普通模式，非XIP）
0x78	SPI_FFMT1	SPI XIP指令格式寄存器1（XIP模式，非普通模式）
0x7C	SPI_STATUS	SPI状态寄存器（普通模式，非XIP）
0x80	SPI_SDR_SCKSAMPLE	SDR模式下SPI采样点调整寄存器
0x84	SPI_CR	SPI控制寄存器
0xC0	SPI_CRC_POLY	SPI CRC多项式配置寄存器
0xC4	SPI_CRC_TX	SPI发送CRC值寄存器
0xC8	SPI_CRC_RX	SPI接收CRC值寄存器
0xCC	SPI_CRC	SPI CRC初始值寄存器

寄存器详细说明

• SPI_SCKDIV

• 地址偏移： 0x00

SPI_SCKDIV格式

字段	位域	读写属性	复位值	描述
spi_sckdiv	11:0	RW	0x4	分频公式为：spiclk = clk / [2 × (div + 1)] 12’h0: 系统时钟频率/2 12’h1: 系统时钟频率/4 12’h2: 系统时钟频率/6 12’h3: 系统时钟频率/8 12’h4: 系统时钟频率/10 12’h5: 系统时钟频率/12 12’h6: 系统时钟频率/14 12’h7: 系统时钟频率/16 12’hf: 系统时钟频率/32 12’h1f: 系统时钟频率/64 使用场景：若要更改频率，可使用此寄存器。 注意: ：DDR模式不支持 spi_sckdiv=0。
预留	31:12	/	0x0	/

• SPI_SCKMODE

• 地址偏移： 0x04

SPI_SCKMODE格式

字段	位域	读写属性	复位值	描述
spi_cpha	0	R/W	0x0	时钟相位 1’b0：边沿1 1’b1：边沿2 使用场景：若要更改SPI时钟相位，可通过此寄存器控制。 注意:：不支持DDR模式
spi_cpol	1	R/W	0x0	时钟极性 1’b0：低电平是SCK空闲状态 1’b1：高电平是SCK空闲状态 使用场景：若要更改SPI时钟极性，可通过此寄存器控制。 注意:：不支持DDR模式
保留	31:2	/	0x0	/

• SPI_DDR_SCKSAMPLE

• 地址偏移： 0x08

SPI_DDR_SCKSAMPLE格式

字段	位域	读写属性	复位值	描述
spi_ddr_scksample	11:0	R/W	0x0	串行时钟DDR模式的采样点样本，用于调整采样点寄存器。 使用场景：值为2时，表示在DDR模式标准采样点基础上延迟3个时间单位，延迟单位为总线时钟的一半。
保留	31:12	/	0x0	/

• SPI_FORCE

• 地址偏移： 0x0C

SPI_FORCE格式

字段	位域	读写属性	复位值	描述
spi_force_en	0	R/W	0x1	SPI输出控制（当不使用其他pad时） 注意：如果此寄存器开关打开，除了WP pad，所有未使用的SPI pad将被强制输出1，而WP pad的输出值将由spi_force_wp决定
spi_force_wp	1	R/W	0x0	SPI写保护控制 注意：此寄存器决定在强制输出生效时WP pad的输出值
保留	31:2	/	0x0	/

• SPI_CSID

• 地址偏移： 0x10

SPI_CSID格式

字段	位域	读写属性	复位值	描述
spi_csid	2:0	R/W	0x1	片选ID： 3’d0：片选禁用 3’d1：选择cs0 3’d2：选择cs1 3’d3：选择cs2 3’d4：选择cs3 使用场景：用于选择不同的SPI片选信号
保留	31:3	/	0x0	/

• SPI_CSDEF

• 地址偏移： 0x14

SPI_CSDEF格式

字段	位域	读写属性	复位值	描述
spi_csdef	3:0	R/W	0xf	此寄存器确定空闲状态下cs的值 当寄存器为0xf时，cs0-cs3在空闲状态的值均为1 当寄存器为0x0时，cs0-cs3在空闲状态的值均为0 注意：此寄存器仅在普通模式下有效
保留	31:4	/	0x0	/

• SPI_CSMODE

• 地址偏移： 0x18

SPI_CSMODE格式

字段	位域	读写属性	复位值	描述
spi_csmode	1:0	R/W	0x0	片选模式： 2’b00：在每个帧的开始/结束处，由硬件控制cs的置位和复位 2’b10：在初始帧后保持CS持续置位 2’b11：在初始帧后复位CS状态 使用场景：用于配置SPI片选信号的工作模式
保留	31:2	/	0x0	/

• SPI_VERSION

• 地址偏移： 0x1C

SPI_VERSION格式

字段	位域	读写属性	复位值	描述
spi_version	31:0	RO	0x00020201	指示版本号2.2.1 说明：此寄存器为只读寄存器，用于标识SPI控制器的版本信息

• SPI_ADDR_WRAP

• 地址偏移： 0x20

SPI_ADDR_WRAP格式

字段	位域	读写属性	复位值	描述
spi_offset_addr	31:0	R/W	0x0	SPI flash 偏移地址 使用场景：在XIP模式下，此寄存器可设置偏移地址，通过更改偏移地址可在总线访问期间添加到 flash 访问中

• SPI_BOUNDARY_CFG

• 地址偏移： 0x24

SPI_BOUNDARY_CFG格式

字段	位域	读写属性	复位值	描述
spi_boundary_cfg	31:0	RW	0x3ff	边界地址配置规则：边界地址必须是2的幂次方（如16、32、64等）减去1 此寄存器在spi_boundary_en寄存器的控制下进行修改 使用场景：在SPI XIP突发模式下，当突发长度较长时，由于flash采用自动递增模式，某些flash的自动递增大小由边界决定。因此，软件需要告知硬件该边界大小，以便硬件在边界处重新发送地址，从而避免数据溢出。SPI XIP通过将连续地址分割成多个小型突发操作来实现这一机制。

• SPI_DELAY0

• 地址偏移： 0x28

SPI_DELAY0格式

字段	位域	读写属性	复位值	描述
spi_cssck	7:0	RW	0x1	CS到SCK的延迟时间 注意：延迟单位为总线时钟 使用场景：用于处理不一致的I/O走线延迟
保留	15:8	/	0x0	/
spi_sckcs	23:16	RW	0x1	SCK到CS的延迟时间 注意：延迟单位为总线时钟 使用场景：用于处理不一致的I/O走线延迟
保留	31:24	/	0x0	/

• SPI_DELAY1

• 地址偏移： 0x2C

SPI_DELAY1格式

字段	位域	读写属性	复位值	描述
spi_intercs	7:0	RW	0x3	CS信号最小无效时间 注意：延迟单位为总线时钟 使用场景：用于处理不一致的I/O走线延迟
保留	15:8	/	0x0	/
spi_interxfr	23:16	RW	0x0	最大帧间延迟时间 注意：延迟单位为总线时钟 使用场景：用于处理不一致的I/O走线延迟
保留	31:24	/	0x0	/

• SPI_FIFO_NUM

• 地址偏移： 0x30

SPI_FIFO_NUM格式

字段	位域	读写属性	复位值	描述
spi_tx_num	2:0	RO	0x0	TX FIFO有效数据数量 说明：指示发送FIFO中当前有效的数据个数
保留	15:3	/	0x0	/
spi_rx_num	18:16	RO	0x0	RX FIFO有效数据数量 说明：指示接收FIFO中当前有效的数据个数
保留	31:19	/	0x0	/

• SPI_TSIZE

• 地址偏移： 0x34

SPI_TSIZE格式

字段	位域	读写属性	复位值	描述
spi_tsize	31:0	RW	0xffffffff	TX SPI DMA数据大小配置寄存器 使用场景：在DMA模式下配置DMA要传输的数据量，单位是事务数，每个事务的长度由SPI len决定

• SPI_RSIZE

• 地址偏移： 0x38

SPI_RSIZE格式

字段	位域	读写属性	复位值	描述
spi_rsize	31:0	RW	0xffffffff	RX SPI DMA大小配置寄存器 使用场景：在DMA模式下配置DMA要传输的数据量，单位是事务数，每个事务的长度由SPI len决定

• SPI_FMT

• 地址偏移： 0x40

SPI_FMT格式

字段	位域	读写属性	复位值	描述
spi_proto	1:0	RW	0x0	SPI协议类型（用于普通模式，非XIP模式）： 2’b00：单线模式 2’b01：双线模式 2’b10：四线模式 2’b11：八线模式 2’b100：X16模式 2’b111：HDS模式（半双工SPI，3线模式：SS、SCK、双向SIO数据线） 注意：八线模式或X16模式下，如果硬件不支持8线或X16模式，该值不可写，写入的值将保持原值。从机模式的8线不支持字节模式
spi_endian	2	RW	0x0	SPI位序（用于普通模式，非XIP模式）： 1’b0：大端模式（MSB first） 1’b1：小端模式（LSB first）
spi_dir	3	RW	0x0	SPI I/O方向（用于普通模式，非XIP模式）： 1’b0：Rx模式（双线和四线协议时DQ引脚为三态，单线协议时DQ0引脚正常驱动发送数据） 1’b1：Tx模式（接收FIFO不填充）
spi_proto_hi	4	RW	0x0	用于扩展SPI_FMT.spi_proto寄存器到高位
spi_endian_byte	5	RW	0x0	SPI字节序（用于普通模式，非XIP模式）： 1’b0：字节高位优先 1’b1：字节低位优先
保留	15:6	/	0x0	/
spi_len	21:16	RW	0x8	每帧位数（用于普通模式，非XIP模式）： 6’b001000：8位/帧 6’b010000：16位/帧 6’b100000：32位/帧 注意：主模式支持4-32位，从模式仅支持8、16、32位
保留	31:22	/	0x0	/

• SPI_TXDATA

• 地址偏移： 0x48

SPI_TXDATA格式

字段	位域	读写属性	复位值	描述
spi_txdata	31:0	WO	0x0	发送数据

• SPI_RXDATA

• 地址偏移： 0x4C

SPI_RXDATA格式

字段	位域	读写属性	复位值	描述
spi_rxdata	31:0	RO	0x0	接收数据

• SPI_TX_MARK

• 地址偏移： 0x50

SPI_TX_MARK格式

字段	位域	读写属性	复位值	描述
spi_tx_mark	2:0	RW	0x0	Tx FIFO水线标记（主/从模式）（用于普通模式，非XIP模式） 注意：可根据硬件具体配置
保留	31:3	/	0x0	/

• SPI_RX_MARK

• 地址偏移： 0x54

SPI_RX_MARK格式

字段	位域	读写属性	复位值	描述
spi_rx_mark	2:0	RW	0x0	Rx FIFO水线标记（主/从模式）（用于普通模式，非XIP模式） 注意：可根据硬件具体配置
保留	31:3	/	0x0	/

• SPI_FCTRL

• 地址偏移： 0x60

SPI_FCTRL格式

字段	位域	读写属性	复位值	描述
spi_flash_en	0	RW	0x1	SPI XIP模式选择 1’b0：禁用 1’b1：启用
spi_flash_wmask_en	1	RW	0x0	SPI XIP数据掩码选择 1’b0：禁用 1’b1：启用 注意：如果启用此功能，总线写操作将查看总线的wmask信号，启用此功能会影响XIP写性能；如果禁用此功能，XIP写将忽略总线wmask信号
spi_flash_wen	2	RW	0x0	SPI XIP模式写使能 1’b0：禁用 1’b1：启用
spi_flash_burst_en	3	RW	0x0	SPI XIP突发使能 1’b0：禁用 1’b1：启用
spi_flash_wrap_en	4	RW	0x0	SPI XIP回绕使能 1’b0：禁用（从设备不支持回绕时） 1’b1：启用（从设备支持回绕时） 工作模式说明： 1.突发使能和回绕使能都禁用：无论CPU发出突发还是单次读请求，QSPI-XIP控制器都会将这些请求分解为单独的读请求来访问外部存储器 2.突发使能和回绕使能都启用：如果CPU发出的突发请求适合回绕模式，QSPI-XIP控制器将根据CPU的突发回绕行为自动重新发送地址到外部存储器 3.仅启用突发使能且与外部存储器特性匹配：如果CPU发出的突发回绕类型与外部存储器支持的突发回绕特性匹配，则只需激活突发使能而不启用回绕使能
spi_boundary_en	5	RW	0x0	SPI XIP边界配置使能 1’b0：禁用 1’b1：启用
保留	31:6	/	0x0	/

• SPI_FFMT

• 地址偏移： 0x64

SPI_FFMT格式

字段	位域	读写属性	复位值	描述
spi_cmd_en	0	RW	0x1	使能命令发送(XIP模式) 1’b0: 禁用 1’b1: 启用 注意: 启用硬件发送
spi_addr_len	3:1	RW	0x3	地址字节数(0到4)(XIP模式)
spi_pad_cnt	7:4	RW	0x0	Dummy Cycle数(XIP模式)
spi_cmd_proto	9:8	RW	0x0	命令传输协议(XIP模式): 2’b00: 单线模式 2’b01: 双线模式 2’b10: 四线模式 2’b11: 八线模式 注意: 对于八线模式，如果硬件不支持8线模式，该值不可写，写入的值将保持原值
spi_addr_proto	11:10	RW	0x0	地址和填充传输协议(XIP模式): 2’b00: 单线模式 2’b01: 双线模式 2’b10: 四线模式 2’b11: 八线模式 注意: 对于八线模式，如果硬件不支持8线模式，该值不可写，写入的值将保持原值
spi_data_proto	13:12	RW	0x0	接收数据字节协议(XIP模式): 3’b000: 单线模式 3’b001: 双线模式 3’b010: 四线模式 3’b011: 八线模式 3’b100: X16模式 3’b111: HDS模式(半双工SPI，3线模式: SS、SCK、双向SIO数据线) 注意: 对于八线模式或X16模式，如果硬件不支持8线或X16模式，该值不可写，写入的值将保持原值
spi_endian	14	RW	0x0	SPI XIP字节序(XIP模式): 1’b0: 大端模式(MSB first) 1’b1: 小端模式(LSB first)
spi_data_proto_hi	15	RW	0x0	用于扩展SPI_FFMT.spi_data_proto寄存器到高位
spi_cmd_code	23:16	RW	0x3	命令字节值(XIP模式)
spi_pad_code	31:24	RW	0x0	Dummy Cycle期间传输的前8位(XIP模式)

• SPI_IE

• 地址偏移： 0x70

SPI_IE格式

字段	位域	读写属性	复位值	描述
spi_tx_irq_en	0	RW	0x0	发送水线使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_rx_irq_en	1	RW	0x0	接收水线使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_tx_udr_en	2	RW	0x0	TX下溢错误中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_rx_ovr_en	3	RW	0x0	RX上溢错误中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_rx_udr_en	4	RW	0x0	RX下溢错误中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_t0_ovr_en	5	RW	0x0	TX上溢错误中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
保留	6	/	0x0	/
spi_done_en	7	RW	0x0	SPI发送完成且TX FIFO为空中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
保留	10:8	/	0x0	/
spi_tx_done_en	11	RW	0x0	SPI发送完成中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_rx_done_en	12	RW	0x0	SPI接收完成中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_tifer_en	13	RW	0x0	SPI TI从模式帧错误中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
spi_cfg_err_en	14	RW	0x0	SPI配置帧错误中断使能（正常模式非XIP） 1’b0：禁用 1’b1：启用
保留	31:15	/	0x0	/

• SPI_IP

• 地址偏移： 0x74

SPI_IP格式

字段	位域	读写属性	复位值	描述
spi_tx_irq	0	RO	0x0	发送水线中断挂起（正常模式非XIP）
spi_rx_irq	1	RO	0x0	接收水线中断挂起（正常模式非XIP）
保留	31:2	/	0x0	/

• SPI_FFMT1

• 地址偏移： 0x78

SPI_FFMT1格式

字段	位域	读写属性	复位值	描述
spi_wcmd_code	7:0	RW	0x2	命令值(XIP模式)
spi_wpad_cnt	12:8	RW	0x0	Dummy Cycle数(XIP模式)
spi_pad_cnt_h	13	RW	0x0	Dummy Cycle高位(XIP模式)
spi_ddr_en	17:14	RW	0x0	DDR模式控制(XIP模式)： 位14：命令DDR模式使能 位15：地址DDR模式使能 位16：模式DDR模式使能 位17：数据DDR模式使能
spi_mode_proto	19:18	RW	0x0	SPI模式传输协议(XIP模式)： 2’b00：单线模式 2’b01：双线模式 2’b10：四线模式 2’b11：八线模式
spi_mode_code	27:20	RW	0x0	模式字节值(XIP模式)
spi_mode_cnt	31:28	RW	0x0	XIP模式位数(XIP模式)

• SPI_STATUS

• 地址偏移： 0x7C

SPI_STATUS格式

字段	位域	读写属性	复位值	描述
spi_busy	0	RO	0x0	SPI传输忙状态（主/从模式）（正常模式非XIP）
保留	1	/	0x0	/
spi_ovr	2	RW	0x0	SPI RX FIFO溢出标志位（正常模式非XIP）： 1’b0：无溢出 1’b1：溢出 注意：软件写1清0
spi_udr	3	RW	0x0	SPI TX FIFO下溢标志位（正常模式非XIP）： 1’b0：无下溢错误 1’b1：下溢错误 注意：软件写1清0
spi_tx_full	4	RO	0x0	TX FIFO满标志位（正常模式非XIP）
spi_rx_empty	5	RO	0x1	RX FIFO空标志位（正常模式非XIP）
保留	8:6	/	0x0	/
spi_rx_udr_err	9	RW	0x0	SPI RX FIFO下溢标志位（正常模式非XIP）： 1’b0：无溢出 1’b1：溢出 注意：软件写1清0
spi_tx_ovr_err	10	RW	0x0	SPI TX FIFO溢出标志位（正常模式非XIP）： 1’b0：无下溢错误 1’b1：下溢错误 注意：软件写1清0
spi_tx_empty	11	RO	0x1	TX FIFO空标志位（正常模式非XIP）
spi_rx_full	12	RO	0x0	RX FIFO满标志位（正常模式非XIP）
spi_done	13	RW	0x0	SPI发送完成且TX FIFO为空（正常模式非XIP） 注意：软件写1清0
保留	16:14	/	0x0	/
spi_tx_done	17	RW	0x0	SPI发送完成（正常模式非XIP） 注意：软件写1清0
spi_rx_done	18	RW	0x0	SPI接收完成（正常模式非XIP） 注意：软件写1清0
spi_tifer	19	RW	0x0	SPI TI从模式帧错误（正常模式非XIP） 注意：软件写1清0
spi_cfg_err	20	RW	0x0	SPI配置帧错误（正常模式或XIP模式） 注意：软件写1清0
保留	31:21	/	0x0	/

• SPI_SDR_SCKSAMPLE

• 地址偏移： 0x80

SPI_SDR_SCKSAMPLE格式

字段	位域	读写属性	复位值	描述
spi_sdr_scksample	11:0	RW	0x0	串行时钟SDR模式的采样点样本，用于调整采样点寄存器。 使用场景：默认值为0，若配置为3，表示在SDR模式标准采样点基础上延迟3个时间单位，延迟单位为总线时钟的一半。
保留	31:12	/	0x0	/

• SPI_CR

• 地址偏移： 0x84

SPI_CR格式

字段	位域	读写属性	复位值	描述
spi_mster	0	RW	0x1	SPI主模式选择 1’b0：从模式 1’b1：主模式
spi_dma_en	1	RW	0x0	DMA模式使能 1’b0：禁用 1’b1：使能
spi_ddr_en	2	RW	0x0	双倍数据率(DDR)模式使能，从模式不支持 1’b0：禁用 1’b1：使能
spi_csi	3	RW	0x0	内部从选择（从模式有效） 1’b0：开启 1’b1：关闭
spi_csoe	4	RW	0x1	CS输出使能 1’b0：禁用 1’b1：使能
spi_ssm	5	RW	0x0	软件从模式管理 1’b0：硬件 1’b1：软件
保留	7:6	/	0x0	/
spi_st_dma_tx_en	8	RW	0x0	DMA发送使能 1’b0：禁用 1’b1：使能
spi_st_dma_rx_en	9	RW	0x0	DMA接收使能 1’b0：禁用 1’b1：使能
spi_st_dma_rcontinous_mode	10	RW	0x0	DMA接收连续模式 1’b0：禁用 1’b1：使能
spi_st_dma_tcontinous_mode	11	RW	0x0	DMA发送连续模式 1’b0：禁用 1’b1：使能
spi_ti_mode	12	RW	0x0	TI模式 1’b0：禁用 1’b1：使能
spi_receive_fifo_enable	13	RW	0x1	RX FIFO接收数据使能 1’b0：禁用 1’b1：使能
spi_crc_enable	14	RW	0x1	CRC使能 1’b0：禁用 1’b1：使能
spi_crc_len	20:15	RW	0x0	CRC长度配置，支持4位-32位
spi_fdm_clk_mode	21	RW	0x0	SPI自由时钟模式 1’b0：禁用 1’b1：使能
spi_double_flash_mode	22	RW	0x0	SPI双 flash 模式 1’b0：禁用 1’b1：使能
spi_dqs_mode	23	RW	0x0	DQS模式配置
spi_st_ti_mode	24	RW	0x0	ST-TI模式配置
spi_dqs_dm_en	25	RW	0x0	DQS数据掩码使能
spi_rx_fifo_clr_r	26	RW	0x0	RX FIFO清除寄存器
spi_tx_fifo_clr_r	27	RW	0x0	TX FIFO清除寄存器
保留	31:28	/	0x0	/

• SPI_CRC_POLY

• 地址偏移： 0xC0

SPI_CRC_POLY格式

字段	位域	读写属性	复位值	描述
spi_crc_poly	31:0	RW	0x0	SPI CRC多项式配置寄存器

• SPI_CRC_TX

• 地址偏移： 0xC4

SPI_CRC_TX_VALUE格式

字段	位域	读写属性	复位值	描述
spi_crc_tx_value	31:0	RO	0x0	SPI发送CRC值寄存器

• SPI_CRC_RX

• 地址偏移： 0xC8

SPI_CRC_RX_VALUE格式

字段	位域	读写属性	复位值	描述
spi_crc_rx_value	31:0	RO	0x0	SPI CRC接收值寄存器

• SPI_CRC

• 地址偏移： 0xCC

SPI_CRC_INIT格式

字段	位域	读写属性	复位值	描述
spi_crc_init	31:0	RW	0x0	SPI CRC初始值配置寄存器
