CEC

简介

消费电子控制 (CEC) 是 HDMI(高清晰度多媒体接口)标准的一部分。它包含一种协议,可在各种视听产品之间提供高级控制功能。CEC 运行速度较低,处理和内存开销最小。HDMI-CEC 控制器为此协议提供了硬件支持。

主要特性

  • 符合HDMI-CEC v1.4规范

  • 独立的 32 kHz CEC 内核(请参阅 RCC 内核时钟分配部分)

  • 在停止模式下工作,适用于超低功耗应用

  • 可配置的传输开始前无信号时间 -C 根据 CEC 状态由硬件自动设置 以及传输历史 -C 由软件固定(7 种定时选项)

  • 可配置外设地址 (OAR)

  • 支持监听模式 -C 允许接收发送到不同于 OAR 的目标地址的 CEC 消息 不干扰CEC线路

  • 可配置的Rx容差裕量 -C 标准容差 -C 扩展容差

  • 接收错误检测 -C 位上升错误 (BRE),可选停止接收 (BRESTP) -C 短位周期 错误(SBPE)-C 长位周期错误(LBPE)

  • 可配置的错误位生成 -C 在 BRE 检测中(BREGEN)-C 在 LBPE 检测中(LBPEGEN)-C al-在SBPE检测上生成的方式

  • 传输错误检测 (TXERR)

  • 仲裁丢失检测 (ARBLST) -C 带自动变速器重试

  • 传输欠载检测 (TXUDR)

  • 接收溢出检测 (RXOVR)

功能描述

HDMI-CEC 框图

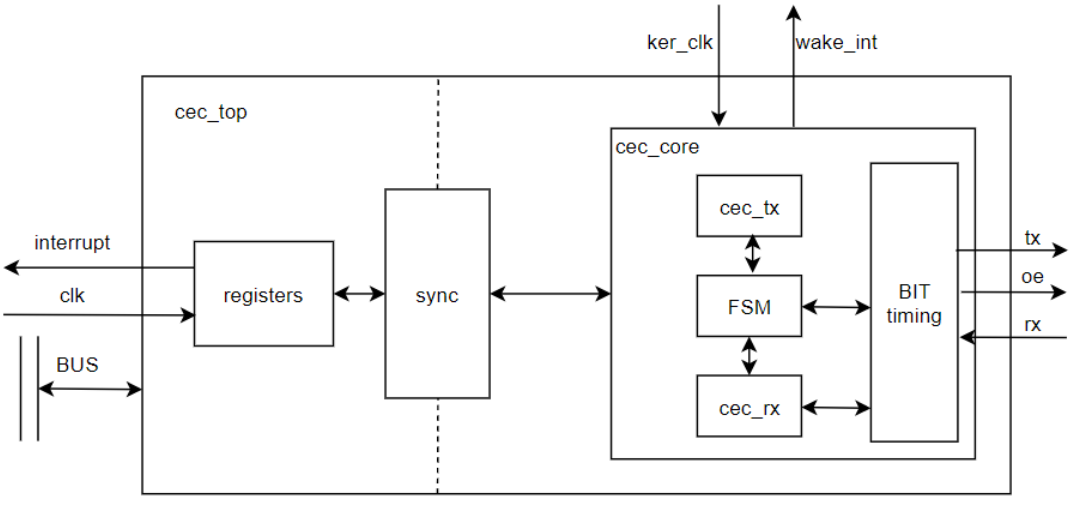

cec_arch

CEC架构

消息描述

CEC线上的所有事务都由一个发起者和一个或多个追随者组成。发起者负责发送消息结构和数据。追随者是任何数据的接收方,并负责设置任何确认位。

一条消息通过一个帧进行传输,该帧由一个起始位、一个头块以及可选的操作码和可变数量的操作数块组成。

所有这些块均由 8 位有效载荷组成——最高有效位首先传输——随后是消息结束 (EOM) 位和确认 (ACK) 位。

EOM位在消息的最后一个块中被置位,而在其他所有块中保持复位状态。如果消息在已指示EOM之后还包含额外的块,则必须忽略这些额外的块。EOM位可在头块中置位,以“ping”其他设备,确保它们处于活动状态。

EOM位在消息的最后一个块中被置位,而在其他所有块中保持复位状态。如果消息在已指示EOM之后还包含额外的块,则必须忽略这些额外的块。EOM位可在头块中置位,以“ping”其他设备,确保它们处于活动状态。

报头由源逻辑地址字段和目标逻辑地址字段组成。请注意,特殊地址0xF用于广播消息。

cec_msg_structure

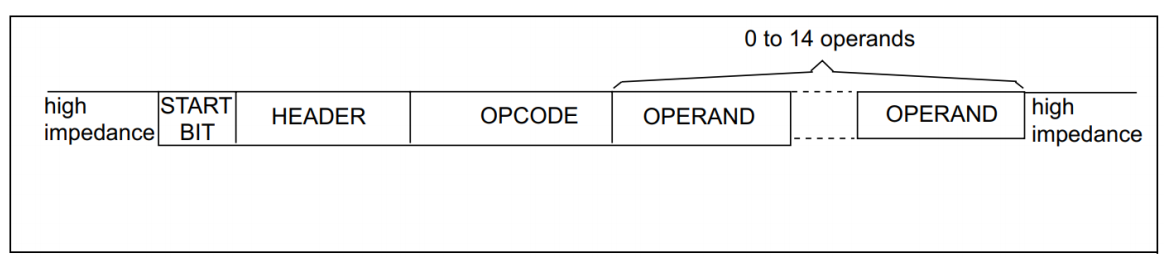

消息结构描述符

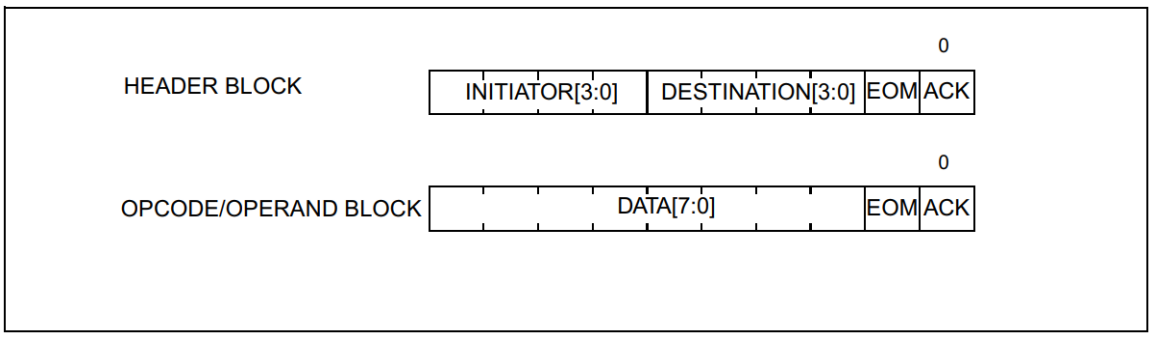

cec_msg_block

消息块

位时序

起始位的格式是唯一的,用于标识消息的开始。它必须通过其低持续时间和总持续时间进行验证。

消息中除起始位外的所有剩余数据位具有一致的时序。数据位结束时从高电平到低电平的跳变是下一个数据位的开始,但最后一个数据位除外,此时CEC线保持高电平。

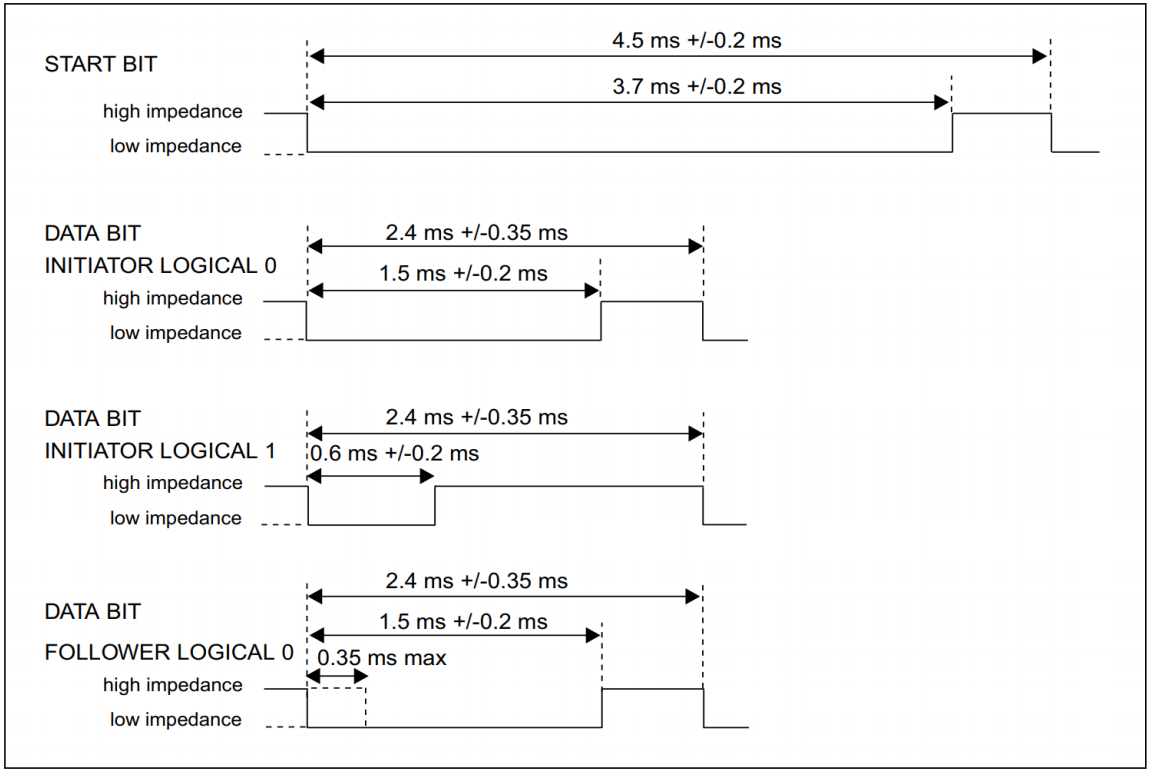

cec_bit_timing

位时序

仲裁

消息中除起始位外的所有剩余数据位具有一致的时序。数据位结束时从高电平到低电平的跳变是下一个数据位的开始,但最后一个数据位除外,此时CEC线保持高电平。

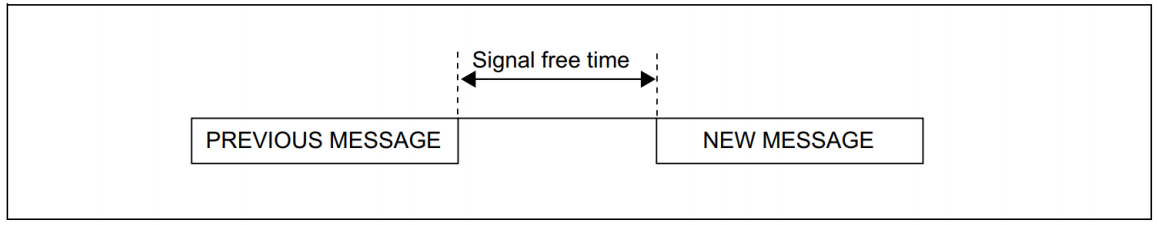

cec_signal_free_time

信号空闲时间

由于一次只允许一个发起者,因此提供了一种仲裁机制,以避免多个发起者同时开始传输时发生冲突。

CEC线路仲裁从起始位的前沿开始,一直持续到报头块中发起者地址位的末尾。在此期间,发起者必须监控CEC线路;如果在将线路驱动为高阻态时读回0,则表明它已失去仲裁,于是停止发送并成为跟随者。

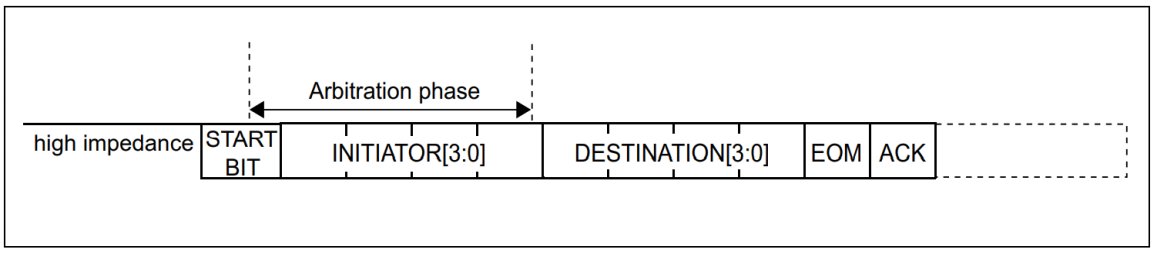

cec_arb_phase

仲裁阶段

显示了三个标称位周期的 SFT 示例。.. _SFT_of_three_nominal_bit_periods:

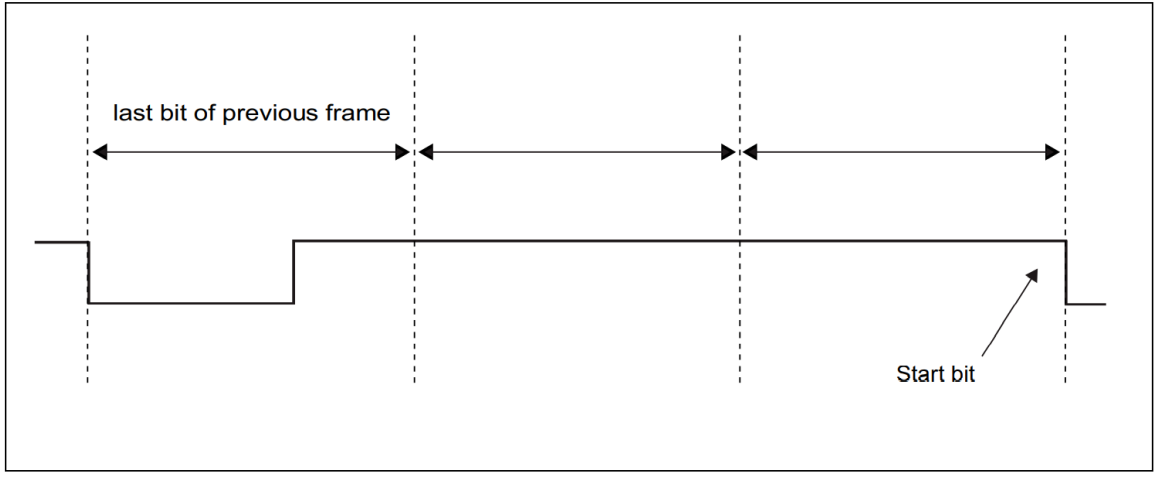

cec_SFT_bit_periods

三个标称位周期的SFT

在开始传输之前,会计算一个可配置的时间窗口。

在SFT = 0配置中,HDMI-CEC执行自动SFT计算,以确保符合HDMI-CEC标准:

  • 2.5 数据位周期,如果 CEC 是最后一个总线发起者且传输失败

  • 4 数据位周期,如果 CEC 是新的总线发起方

  • 6 如果 CEC 是最后一个成功传输的总线发起者,则数据位周期

这样做是为了确保失败的传输具有最高优先级,而成功完成传输的最后一个发起者具有最低优先级。

否则,可以将 SFT 位配置为计数固定的时间值。可能的值为 0.5、1.5、2.5、3.5、4.5、5.5 和 6.5 个数据位周期。

在 SFTOPT = 0 配置的情况下,当软件设置传输开始命令 (TXSOM = 1) 时,SFT 开始计数。

如果 SFTOPT = 1,当检测到总线空闲或线路错误状况时,SFT 将由 HDMI-CEC 设备自动开始计数。如果在设置 TXSOM 命令时 SFT 定时器已结束,则传输将立即开始,无延迟。如果 SFT 定时器仍在运行,则系统会等待定时器结束后再开始传输。

如果 SFTOPT = 1,则在以下情况下检测到启动 SFT 定时器的总线事件条件:

  • 在正常传输/接收结束时,当TXEND/RXEND位在消息中最后一个比特(ACK比特)的最小标称数据位持续时间内被置位时。

  • 如果检测到传输错误,SFT 定时器将在 TXERR 时启动

检测到传输错误(TXERR = 1)。

  • 如果 CEC 跟随者未确认,SFT 定时器将在以下情况下启动:

TXACKE 位已设置,即在 ACK 位的标称采样时刻。

如果发生传输欠载错误,SFT 定时器会在 TXUDR 时启动位是设置在ACK位的末尾。

  • 如果接收到错误检测表明接收中止,则SFT定时器启动于同时检测到错误。如果生成了错误位,则在错误位结束时开始计数SFT。

  • 如果起始位错误或空闲状态出现任何未编码的低阻抗总线状态,则一旦总线恢复到高阻抗空闲状态,SFT 定时器就会重新启动。

错误处理

位错误 如果一个数据位(不包括起始位)被视为无效,则从机应通过在CEC线上产生低电平周期来通知该错误,该低电平周期为标称数据位周期的1.4至1.6倍(标称值为3.6毫秒)。

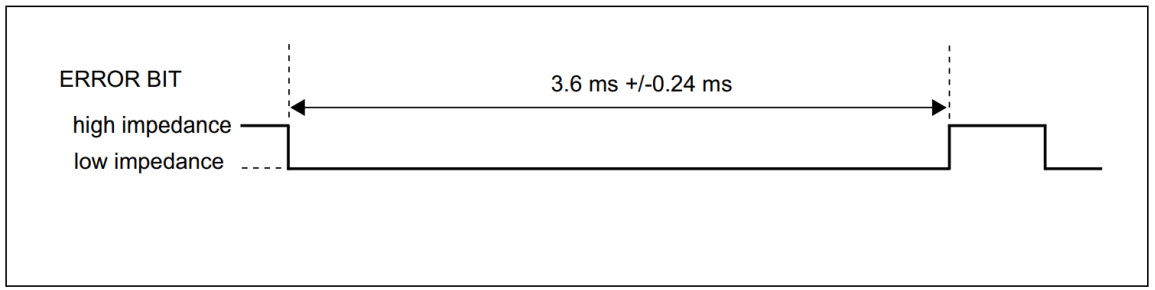

cec_err_bit_timing

错误位时序

消息错误 消息被视为丢失,因此在以下条件下可能会重新传输:

  • 在直接寻址的消息中未收到确认

  • 在广播消息中收到否定确认

  • 在预期不存在时检测到 CEC 线路上的低阻抗(线路错误)

当CEC接口接收数据时,可以检测到七种错误标志。

  • 位上升错误 (BRE) :当检测到位上升沿位于预期窗口之外时,将设置 BRE(位上升错误)。如果 BREIE = 1,则 BRE 标志还会生成 CEC 中断。

在检测到 BRE 的情况下,可以根据 BRESTP 位值停止消息接收,如果设置了 BREGEN 位,则可生成错误位。

当在广播消息中检测到 BRE 且 BRESTP = 1 时,即使 BREGEN = 0,也会生成错误位,以强制发起方重试失败的传输。可通过将 BREGEN = 0、BRDNOGEN = 1 进行配置来禁用错误位的生成。

  • 长位周期错误 (LBPE) :当在有效窗口中未检测到位下降沿时,会设置 LBPE(参见图 849)。如果 LBPEIE = 1,则 LBPE 标志还会生成 CEC 中断。

LBPE 始终停止接收,当 LBPEGEN 位设置时,线路上会生成一个错误位。 长位周期错误 (LBPE) 当在有效窗口中未检测到位下降沿时,会设置 LBPE(参见图 849)。如果 LBPEIE = 1,则 LBPE 标志还会生成 CEC 中断。

注意: 必须避免 BREGEN = 1、BRESTP = 0 的配置。

cec_err_handling

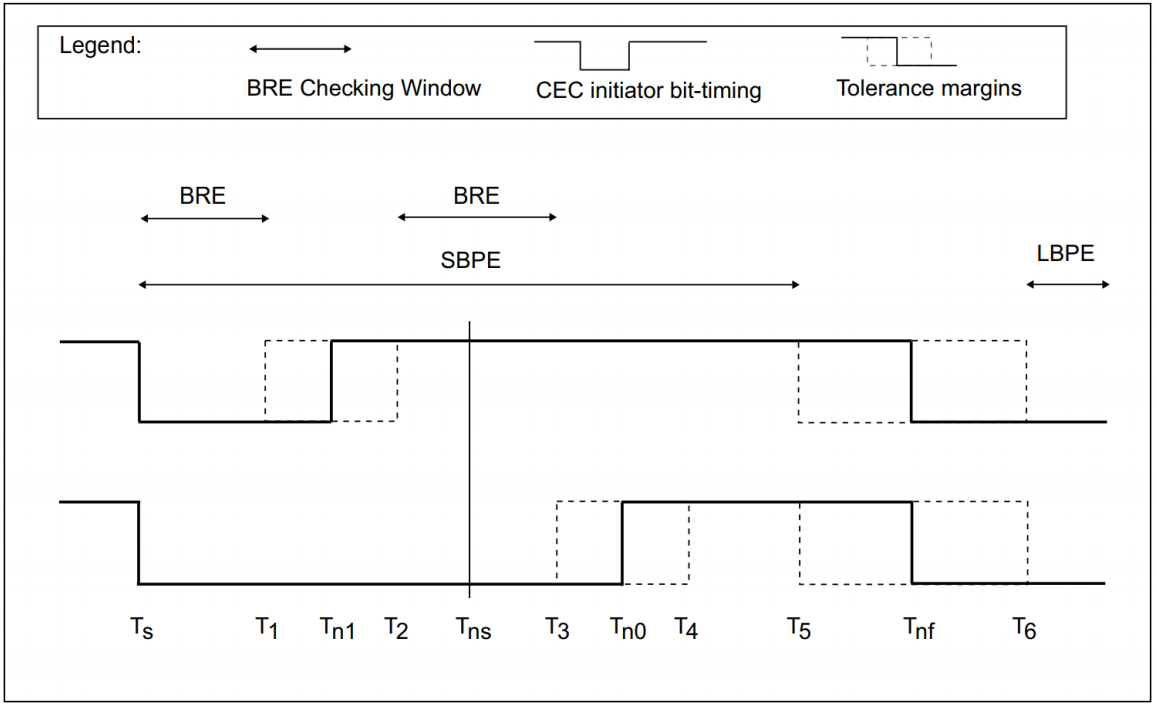

错误处理

时间参数

信号电平状态

毫秒

描述

Ts

x

0

位起始事件。

T1

1

0.3

当表示逻辑 1 时,低到高转换的最早时间。

T1

0

0.4

当表示逻辑 1 时,低到高转换的最晚时间。

Tn1

x

0.6

当表示逻辑 1 时,低到高转换的标称时间。

T2

0

0.8

当表示逻辑 1 时,低到高转换的最晚时间。

T2

1

0.9

当表示逻辑 1 时,低到高转换的最晚时间。

Tns

x

1.05

标称采样时间。

T3

1

1.2

设备被允许返回高阻态(逻辑 0)的最早时间。

T3

0

1.3

设备被允许返回高阻态(逻辑 0)的最早时间。

Tn0

x

1.5

设备被允许返回高阻态(逻辑 0)的标称时间。

T4

0

1.7

设备被允许返回高阻态(逻辑 0)的最晚时间。

T4

1

1.8

设备被允许返回高阻态(逻辑 0)的最晚时间。

T5

0

1.85

下一位开始的最早时间。

T5

1

2.05

下一位开始的最早时间。

Tnf

x

2.4

标称数据位周期。

T6

0

2.75

下一位开始的最晚时间。

T6

1

2.95

下一位开始的最晚时间。

  • 传输错误检测 (TXERR): 如果在 CEC 线上检测到低阻抗,而此时 CEC 主动方正在发送高阻抗且未预期从属方发出有效位,则 CEC 主动方会设置 TXERR 标志。如果 TXERRIE = 1,TXERR 标志还会生成 CEC 中断。

TXERR 断言会停止消息传输。应用程序负责最多重试五次失败的传输。

根据 CEC 线的不同状态以及 RX 容差配置,执行 TXERR 检查的方式也有所不同。

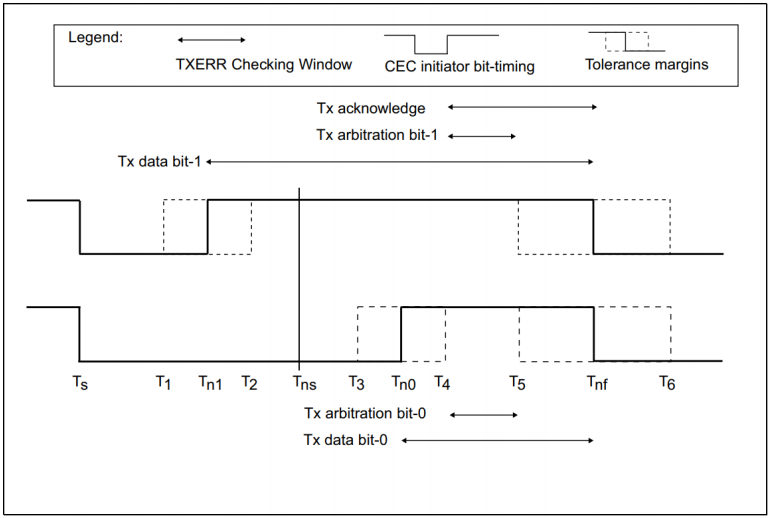

cec_txerr_detection

TX错误检测

时间参数

信号电平状态

毫秒

描述

Ts

x

0

位起始事件。

T1

1

0.3

当表示逻辑 1 时,低到高转换的最早时间。

T1

0

0.4

当表示逻辑 1 时,低到高转换的最晚时间。

n1

x

0.6

当表示逻辑 1 时,低到高转换的标称时间。

T2

0

0.8

当表示逻辑 1 时,低到高转换的最晚时间。

T2

1

0.9

当表示逻辑 1 时,低到高转换的最晚时间。

Tns

x

1.05

标称采样时间。

T3

1

1.2

设备被允许返回高阻态(逻辑 0)的最早时间。

T3

0

1.3

设备被允许返回高阻态(逻辑 0)的最早时间。

Tn0

x

1.5

设备被允许返回高阻态(逻辑 0)的标称时间。

T4

0

1.7

设备被允许返回高阻态(逻辑 0)的最晚时间。

T4

1

1.8

设备被允许返回高阻态(逻辑 0)的最晚时间。

T5

0

1.85

下一位开始的最早时间。

T5

1

2.05

下一位开始的最早时间。

Tnf

x

2.4

标称数据位周期。

T6

0

2.75

下一位开始的最晚时间。

T6

1

2.95

下一位开始的最晚时间。

寄存器

寄存器偏移及简单描述列表

偏移地址

寄存器名称

功能描述

0x0

IP_VER

IP 版本号

0x4

GIT_VER

Git 版本号

0x8

CEC_CR

CEC 控制寄存器

0xC

CEC_CFGR

该寄存器用于配置 HDMI-CEC 控制器。当 CECEN = 0 时,必须写入 CEC_CFGR

0x10

CEC_TXDR

CEC 发送数据寄存器

0x14

CEC_RXDR

CEC 接收数据寄存器

0x18

CEC_ISR

CEC 中断和状态寄存器

0x1C

CEC_IER

CEC 中断使能寄存器

寄存器详细说明

  • IP_VER

    Address offset: 0x0.

字段

位域

访问属性

复位值

描述

IP_VER

23:0

RO

24’h010002

IP 版本号

Reserved

31:24

/

0x0

保留位

  • GIT_VER

    Address offset: 0x4.

字段

位域

访问属性

复位值

描述

GIT_VER

31:0

RO

32’h0

Git 版本号

  • CEC_CR

    Address offset: 0x8.

字段

位域

访问属性

复位值

描述

CECEN

0

RW

0

CEC 使能 CECEN 位由软件设置和清除。CECEN = 1 启动消息接收并启用 TXSOM 控制; CECEN = 0 禁用 CEC 外设,清除 CEC_CR 寄存器的所有位,并中止任何正在进行的接收或传输。

  • ‘b0: CEC 外设关闭

  • ‘b1: CEC 外设开启

TXSOM

1

RW

0

消息起始位 TXSOM 由软件置位以命令发送 CEC 消息的第一个字节。如果 CEC 消息仅包含一个字节,则必须在 TXSOM 之前设置 TXEOM。 在 SFT 计数后,起始位将在 CEC 总线上有效启动。如果在消息接收过程中设置 TXSOM,则传输将在接收结束后开始。 TXSOM 在以下情况下由硬件清除:

  • 消息最后一个字节以正确认知(TXEND = 1)发送

  • 发送中断(TXUDR = 1)

  • 否定应答(TXACKE = 1)

  • 传输错误(TXERR = 1)

  • CECEN = 0

当仲裁丢失(ARB_LST = 1)时,TXSOM 也会被清除,并自动重试传输。 TXSOM 也可用作状态位,告知应用程序是否有待处理或正在执行的传输请求。 应用程序可通过清除 CECEN 位随时中止传输请求。

  • ‘b0: 无 CEC 传输正在进行

  • ‘b1: CEC 传输命令

注意:当 CECEN = 1 时,必须设置 TXSOM。 当 TXDR 中有数据可用时,必须设置 TXSOM。

TXEOM

2

RW

0

消息结束位 TXEOM 由软件置位以命令发送 CEC 消息的最后一个字节。 TXEOM 与 TXSOM 相同条件和时间下由硬件清除。

  • ‘b0: TXDR 数据字节以 EOM = 0 发送

  • ‘b1: TXDR 数据字节以 EOM = 1 发送

注意:当 CECEN = 1 时,必须设置 TXEOM。 在向 TXDR 写入传输数据前,必须设置 TXEOM。 如果 TXEOM 被设置而 TXSOM = 0,则发送的消息仅包含 1 字节(HEADERS),即 PING 消息。 HEADER 的前四位(来自 TXDR[7:4])包含本外设地址,而非 CEC_CFGR.OAR(仅用于接收)

Reserved

31:3

/

0x0

保留位

  • CEC_CFGR

    Address offset: 0xC.

字段

位域

访问属性

复位值

描述

SFT

2:0

RW

0

信号空闲时间 SFT 位由软件设置。在 SFT = 0x0 配置下,传输前等待的名义数据位周期数由硬件根据传输历史决定;其他配置下由软件决定。

  • 0x0: 如果 CEC 是最后一个总线发起者且传输失败(ARBLST=1, TXERR=1, TXUDR=1 或 TXACKE=1),则等待 2.5 个数据位周期;如果 CEC 是新的总线发起者,则等待 4 个数据位周期;如果 CEC 是最后一个总线发起者且传输成功(TXEOM=1),则等待 6 个数据位周期

  • 0x1: 0.5 个名义数据位周期

  • 0x2: 1.5 个名义数据位周期

  • 0x3: 2.5 个名义数据位周期

  • 0x4: 3.5 个名义数据位周期

  • 0x5: 4.5 个名义数据位周期

  • 0x6: 5.5 个名义数据位周期

  • 0x7: 6.5 个名义数据位周期

RXTOL

3

RW

0

接收容忍度 RXTOL 位由软件设置和清除。

  • ‘b0: 标准容忍度:起始位 ±200 μs 上升,±200 μs 下降;数据位 ±200 μs 上升,±350 μs 下降

  • ‘b1: 扩展容忍度:起始位 ±400 μs 上升,±400 μs 下降;数据位 ±300 μs 上升,±550 μs 下降

BRESTP

4

RW

0

接收停止位上升错误 BRESTP 位由软件设置和清除。

  • ‘b0: BRE 检测不中断 CEC 消息接收,数据位在 1.05 ms 采样

  • ‘b1: BRE 检测会停止消息接收

BREGEN

5

RW

0

在位上升错误时生成错误位 BREGEN 位由软件设置和清除。

  • ‘b0: BRE 检测不会在 CEC 总线上生成错误位

  • ‘b1: BRE 检测会在 CEC 总线上生成错误位(如果 BRESTP 已设置)

注意:如果 BRDNOGEN = 0,在广播消息中检测到 BRE 时仍会生成错误位,即使 BREGEN = 0

LBPEGEN

6

RW

0

在长位周期错误时生成错误位 LBPEGEN 位由软件设置和清除。

  • ‘b0: LBPE 检测不会在 CEC 总线上生成错误位

  • ‘b1: LBPE 检测会在 CEC 总线上生成错误位

注意:如果 BRDNOGEN = 0,即使 LBPEGEN = 0,在广播消息中检测到 LBPE 时也会生成错误位

BRDNOGEN

7

RW

0

广播中避免错误位生成 BRDNOGEN 位由软件设置和清除。

  • ‘b0: 当 BRESTP = 1 且 BREGEN = 0 时,广播消息中的 BRE 检测会生成错误位;当 LBPEGEN = 0 时,广播消息中的 LBPE 检测也会生成错误位

  • ‘b1: 不在上述条件下生成错误位。即使在监听模式下检测到 SBPE,也不会生成错误位

SFTOP

8

RW

0

SFT 选项位 SFTOP 位由软件设置和清除。

  • ‘b0: SFT 定时器在软件设置 TXSOM 时启动

  • ‘b1: SFT 定时器在消息传输/接收结束后自动启动

Reserved

15:9

/

0x0

保留位

OAR

30:16

RW

0

自身地址配置 OAR 位由软件设置,用于选择接收模式下需要考虑的目标逻辑地址。每一位对应一个 CEC 逻辑地址,置位后启用该地址。 在接收到 HEADER 后,接收到的目标地址会与已启用的地址进行比较。若匹配,则消息被确认并接收;若不匹配,则仅在监听模式(LSTN = 1)下接收,但不发送确认。 广播消息始终被接收。 示例:OAR = 0b000 0000 0010 0001 表示 CEC 确认地址 0x0 和 0x5。因此,发往这两个地址的消息都会被接收。

LSTN

31

RW

0

监听模式 LSTN 位由软件设置和清除。

  • ‘b0: CEC 外设仅接收发往其自身地址(OAR)的消息,忽略发往其他地址的消息。广播消息始终被接收

  • ‘b1: CEC 外设接收发往其自身地址(OAR)的消息并发送正确认知;发往其他地址的消息也会被接收,但不会干扰 CEC 总线(不发送确认)

  • CEC_TXDR

    Address offset: 0x10.

字段

位域

访问属性

复位值

描述

TXD

7:0

WO

0

发送数据

TXD 是一个只写寄存器,包含要传输的数据字节

Reserved

31:8

/

0x0

保留位

  • CEC_RXDR

    Address offset: 0x14.

字段

位域

访问属性

复位值

描述

RXD

7:0

RO

0

接收数据

RXD 是一个只读寄存器,包含从 CEC 总线接收到的最后一个数据字节

Reserved

31:8

/

0x0

保留位

  • CEC_ISR

    Address offset: 0x18.

字段

位域

访问属性

复位值

描述

RXBR

0

RW

0

接收长位周期错误 RXBR 由硬件置位,当检测到数据位波形存在长位周期错误时。LBPE 在最大位扩展容差(由 RXTOL 决定)结束时置位,若下降沿仍持续。LBPE 总是停止 CEC 消息接收。LBPE 在 CEC 线上生成错误位(如果 LBPEGEN = 1)。在广播情况下,即使 LBPEGEN = 0 也会生成错误位。LBPE 通过软件写 1 清除。

RXEND

1

RW

0

接收结束 RXEND 由硬件置位,通知应用程序 CEC 消息的最后一个字节已从 CEC 线接收并存储到 RXD 缓冲区。RXEND 与 RXBR 同时置位。RXEND 通过软件写 1 清除。

RXOVR

2

RW

0

接收溢出 RXOVR 由硬件置位,如果 RXBR 尚未清除而接收到新字节并存储到 RXD。RXOVR 使能会停止消息接收,因此不发送确认。在广播情况下,发送否定应答。RXOVR 通过软件写 1 清除。

BRE

3

RW

0

接收位上升错误 BRE 由硬件置位,当检测到数据位波形存在位上升错误时。BRE 可在错位上升沿发生时或最大 BRE 容差(由 RXTOL 决定)结束时置位(若上升沿仍持续)。如果 BRESTP = 1,BRE 会停止消息接收。如果 BREGEN = 1,BRE 会在 CEC 线上生成错误位。BRE 通过软件写 1 清除。

SBPE

4

RW

0

接收短位周期错误 SBPE 由硬件置位,当检测到数据位波形存在短位周期错误时。SBPE 在预期下降沿发生时置位。SBPE 在 CEC 线上生成错误位。SBPE 通过软件写 1 清除。

LBPE

5

RW

0

接收长位周期错误 LBPE 由硬件置位,当检测到数据位波形存在长位周期错误时。LBPE 在最大位扩展容差(由 RXTOL 决定)结束时置位,若下降沿仍持续。LBPE 总是停止 CEC 消息接收。LBPE 在 CEC 线上生成错误位(如果 LBPEGEN = 1)。在广播情况下,即使 LBPEGEN = 0 也会生成错误位。LBPE 通过软件写 1 清除。

RXACKE

6

RW

0

接收缺失应答 在接收模式下,RXACKE 由硬件置位,通知应用程序未收到应答。RXACKE 仅适用于广播消息,以及监听模式下目标地址未在 OAR 中启用的消息。RXACKE 会中止消息接收。RXACKE 通过软件写 1 清除。

ARBLST

7

RW

0

仲裁丢失 ARBLST 由硬件置位,通知应用程序由于仲裁丢失事件(在 TXSOM 命令后),CEC 设备正在切换到接收模式。ARBLST 可能由于竞争设备更早启动或同时启动但具有更高 HEADER 优先级导致。ARBLST 置位后,TXSOM 位保持置位以等待下次传输尝试。ARBLST 通过软件写 1 清除。

TXBR

8

RW

0

发送字节请求 TXBR 由硬件置位,通知应用程序下一个传输数据需要写入 TXDR。TXBR 在当前传输字节的第 4 位发送时置位。应用程序必须在六倍名义数据位周期内将下一个字节写入 TXDR,否则会发生发送欠载错误(TXUDR)。TXBR 通过软件写 1 清除。

TXEND

9

RW

0

发送结束 TXEND 由硬件置位,通知应用程序 CEC 消息的最后一个字节已成功发送。TXEND 会清除 TXSOM 和 TXEOM 控制位。TXEND 通过软件写 1 清除。

TXUDR

10

RW

0

发送缓冲区欠载 在传输模式下,TXUDR 由硬件置位,如果应用程序未能及时加载 TXDR 以进行下一个字节传输。TXUDR 会中止消息传输并清除 TXSOM 和 TXEOM 控制位。TXUDR 通过软件写 1 清除。

TXERR

11

RW

0

发送错误 在传输模式下,TXERR 由硬件置位,如果 CEC 发起者在释放 CEC 线时检测到低阻抗。TXERR 会中止消息传输并清除 TXSOM 和 TXEOM 控制位。TXERR 通过软件写 1 清除。

TXACKE

12

WIC

0

发送缺失应答错误 在传输模式下,TXACKE 由硬件置位,通知应用程序未收到应答。在广播传输中,TXACKE 通知应用程序收到了否定应答。TXACKE 会中止消息传输并清除 TXSOM 和 TXEOM 控制位。TXACKE 通过软件写 1 清除。

Reserved

31:13

/

0x0

保留位

  • CEC_IER

    Address offset: 0x1C.

字段

位域

访问属性

复位值

描述

RXBRIE

0

RW

0

接收字节接收中断使能 RXBRIE 位由软件设置和清除。

  • ‘b0: RXBR 中断禁用

  • ‘b1: RXBR 中断使能

RXENDIE

1

RW

0

接收结束中断使能 RXENDIE 位由软件设置和清除。

  • ‘b0: RXEND 中断禁用

  • ‘b1: RXEND 中断使能

RXOVRIE

2

RW

0

接收缓冲区溢出中断使能 RXOVRIE 位由软件设置和清除。

  • ‘b0: RXOVR 中断禁用

  • ‘b1: RXOVR 中断使能

BREIE

3

RW

0

位上升错误中断使能 BREIE 位由软件设置和清除。

  • ‘b0: BRE 中断禁用

  • ‘b1: BRE 中断使能

SBPEIE

4

RW

0

短位周期错误中断使能 SBPEIE 位由软件设置和清除。

  • ‘b0: SBPE 中断禁用

  • ‘b1: SBPE 中断使能

LBPEIE

5

RW

0

长位周期错误中断使能 LBPEIE 位由软件设置和清除。

  • ‘b0: LBPE 中断禁用

  • ‘b1: LBPE 中断使能

RXACKIE

6

RW

0

接收缺失应答错误中断使能 RXACKIE 位由软件设置和清除。

  • ‘b0: RXACKE 中断禁用

  • ‘b1: RXACKE 中断使能

ARBLSTIE

7

RW

0

仲裁丢失中断使能 ARBLSTIE 位由软件设置和清除。

  • ‘b0: ARBLST 中断禁用

  • ‘b1: ARBLST 中断使能

TXBRIE

8

RW

0

发送字节请求中断使能 TXBRIE 位由软件设置和清除。

  • ‘b0: TXBR 中断禁用

  • ‘b1: TXBR 中断使能

TXENDIE

9

RW

0

发送结束中断使能 TXENDIE 位由软件设置和清除。

  • ‘b0: TXEND 中断禁用

  • ‘b1: TXEND 中断使能

TXUDRIE

10

RW

0

发送欠载中断使能 TXUDRIE 位由软件设置和清除。

  • ‘b0: TXUDR 中断禁用

  • ‘b1: TXUDR 中断使能

TXERRIE

11

RW

0

发送错误中断使能 TXERRIE 位由软件设置和清除。

  • ‘b0: TXERR 中断禁用

  • ‘b1: TXERR 中断使能

TXACKIE

12

RW

0

发送缺失应答错误中断使能 TXACKIE 位由软件设置和清除。

  • ‘b0: TXACKE 中断禁用

  • ‘b1: TXACKE 中断使能

Reserved

31:13

/

0x0

保留位
