ACRYP

1. 简介

芯来非对称密码加速器 (ACRYP) 适用于嵌入式应用。它具备基本算术运算和常用的密码学操作的能力。配合驱动程序，它可以灵活地支持流行的上层应用。

2. 主要特性

本设备的主要特性如下：

RSA
- RSA 密钥长度最大支持 8192 位
- RSA 密钥对生成
ECC (包括 SM2)
- GF(p) 和 \(GF(2^m)\) 域上的 ECC 曲线
- GF(p) 域上 ECC 密钥长度最大支持 521 位
- \(GF(2^m)\) 域上 ECC 密钥长度最大支持 571 位
- 支持短 Weierstrass 曲线和 Koblitz 曲线，包括来自标准 NIST、brainpool、SEC 2 和 SM2 的曲线
- 蒙哥马利曲线 25519/448
- (扭) 爱德华兹曲线 25519/448
能力
- 大数算术运算
- 非对称密码学操作
- 支持 GF(p) 和 \(GF(2^m)\) 的双域处理器
- 可配置的系统总线接口（寄存器配置总线）
- 可配置的字长（32 位或 64 位）
- 可配置的 SRAM 深度
- 可编程的操作数大小，从字长到 8192 位
- 丰富的控制选项向用户开放内置操作，便于构建新的应用
与驱动程序配合工作时支持以下应用
- 密钥交换方案 (DHKE, ECDH, X25519/X448)
- 加密方案 (RSAES-OAEP, RSAES-PKCS1-v1_5, ECIES)
- 签名方案 (RSASSA-PSS, RSASSA-PKCS1-v1_5, DSA, ECDSA, Ed25519/Ed448, SM2 签名)
- RSA CRT，素性测试
参数
- 性能：RSA-2048 7.1M 时钟周期，ECC-P256 0.42M 时钟周期
- 硅数据：在 SMIC 40nm 工艺下，时钟频率为 230MHz，逻辑面积为 92508 \(µm^2\)

3. 功能描述

符号与约定

符号

本文档使用的记号如下：

ACRYP：非对称密码加速器
{a}_blen：变量 a 的大数位长度
{a}_wlen：变量 a 在实现中的大数字长度
alg_blen：算法的大数位长度
alg_blen(.)：确定 alg_blen 的函数。对于 GF(p)，等于 eff_blen(.)；对于 \(GF(2^{m})\)，等于 deg(.)
deg(.) 多项式的次数
eff_blen(.)：无符号数或多项式的有效位长度，不包括前导零
\(GF(2^{m})\)：次数为 m 的扩展二元域
GF(p)：素数阶 p 的有限域
LSB：数字的最低有效位
LSW：数字的最低有效字
Mont(.)：蒙哥马利变换。将数字转换为蒙哥马利形式，Mont(a) = MontMult(a, R2)
MontMult(A, B), MM(A, B)：蒙哥马利乘法。\(MontMult(A, B) = ABR^{-1} \mod N\)
MSB：数字的最高有效位
MSW：数字的最高有效字
MSW_m1：MSW 的下一个字。如果一个数字只有一个字，则 MSW_m1 和 MSW 指向同一个字
N, P：通常它们是模数
n_wlen：实现中大数的字长度
R：蒙哥马利乘法的重要参数。对于 GF(p)， \(R = 2^{n\_wlen \cdot w}\)；对于 \(GF(2^{m})\)，\(R = x^{n\_wlen \cdot w}\)
R2：\(R2 = RR \mod N\)
RR：RR = R·R
u, μ：对于 GF(p)，\(μ = -N_0^{-1} \mod 2^{w}\)；对于 \(GF(2^{m})\)，\(μ = -N_0^{-1} \mod x^{w}\)，\(N_0\) 是 N 的 LSW
w, wordsize：本设备的字大小，32 或 64。由存储器数据宽度和内部的加法器/乘法器宽度决定
⌈·⌉：向上取整函数。返回大于或等于指定数字的最小整数值
⌊·⌋：向下取整函数。返回小于或等于指定数字的最大整数值
(a,b), [a,b], [a,b), (a,b]：分别表示:math:a < x < b, a ≤ x ≤ b, a ≤ x < b, a < x ≤ b，方括号表示端点包含在内，圆括号表示端点排除在外

如果不会引起混淆，以下术语可以互换使用

大数、长数字、多精度整数、任意精度整数、数字、数据、变量
算法、协议、应用。例如，EdDSA 可以称为算法、签名协议或应用
大小、长度
w, wordsize, 字大小
N, P，当用作模数时
u, μ
MontMult(A,B), MM(A,B)
模块、块、设备
SRAM, 本地 SRAM

约定

这里的大部分公式都是模算术。当模数可由上下文明确时，为简洁起见可省略(mod 𝑛)部分。

有两种方式描述如何编程寄存器：

register.field = value。直接赋值给 register.field
register.field <- value。该字段控制设备的特定参数。赋值给 register.field 以使该参数具有指定的值。需要进行少量计算来获得该值，而冗长详细的描述则被省略。例如，DATALEN.len_a <- n_wlen。DATALEN.len_a 控制 n_wlen。现在需要用 n_wlen=3 配置设备。根据 len_a 的描述，用户在 GF(p) 中将 len_a 设置为 2，在 \(GF(2^{m})\) 中设置为 3。

长度与算法

这里有两种数据长度。它们是不同的。

alg_blen，算法的大数长度（单位：位）

理论上，每个算法都有一个固有的数字长度。所有完全约减后的数据都可以用此长度的非负整数表示。例如，使用 ECC 曲线 NIST P-256 的 ECDSA，其长度为 256 位

n_wlen，实现的大数长度（单位：字）

实现建立在软件和硬件之上。此长度表示实现算法所用的大数长度。它反映了实现的一个能力——支持算法的程度。例如，使用约 256 位大数长度的实现可以支持 NIST P-256 或更低，但不能支持 NIST P-521。在实现内部，一个完整的数字由 n_wlen 个连续的字组成。几乎所有的内部数字都是这个长度，包括输入、中间数据和结果

长度设置影响性能。数字按字处理。更长的长度支持更大的范围（例如，密钥大小），但需要更多的计算时间。适当的长度可以使计算时间受益，而超出需要的长度将导致更多的计算时间。因此，数据长度是与操作或实现相关联的属性。

这是一个重要参数。许多配置都依赖于它。它在整个文档中使用。

区分这两种长度很重要。例如，一个日历计数的应用程序计算年、月和日。所有数字都小于 \(3000 < 2^{12}\)，所以 alg_blen=12。软件程序使用 32 位整数 (int32) 编写，所有数字都作为 int32 处理。它在 8 位 CPU 上运行，字大小 w=8。因此 n_wlen=32/8=4。在这个实现中的大数是 int32。CPU 逐字节处理数据且不理解 int32。软件按 int32 处理数据。软件中的一个 int32 操作在 CPU 中分解为 n_wlen=4 个字节操作。在软件和 CPU 的协作下，实现正确处理大数。

这两种长度之间的映射将在后面讨论。更多详情请参阅 “长度” 章节。

数字

这里有三种大数：

在 GF(p) 中的有符号数

它以二进制补码形式表示。MSB 是符号位。变量 b[b_blen:0] 表示数字 \(-b[b\_blen]2^{b\_blen} + \sum_{i=0}^{b\_blen-1} b[i] \times 2^i\)

在 GF(p) 中的无符号数

它以普通的二进制形式表示。没有符号位。变量 b[b_blen-1:0] 表示数字 \(\sum_{i=0}^{b\_blen-1} b[i] \times 2^i\)

在 \(GF(2^{m})\) 中的多项式。

它表示为多项式系数的二进制数组。变量 b[b_blen-1:0] 表示多项式 \(\sum_{i=0}^{b\_blen-1} b[i] \times x^i\)。为了简洁并与 GF(p) 的写法统一，符号 x 可能被替换为’2’，这也是一个符号，不是整数。

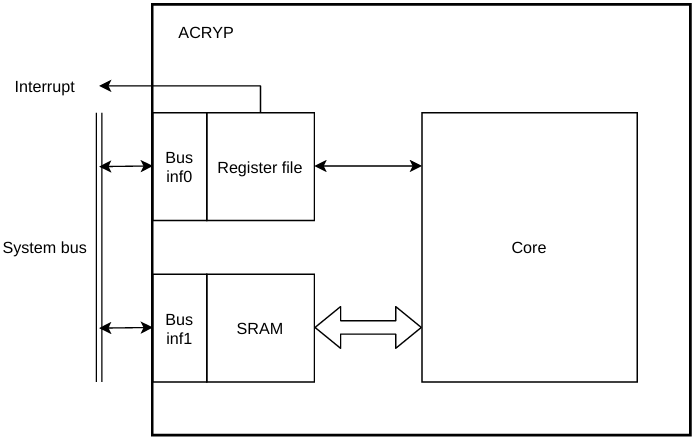

框图

这里是本设备的框图：

它包含以下组件:

Bus inf0：总线接口 0。CPU 通过它访问寄存器文件。总线宽度为 32 位
Bus inf1：总线接口 1。CPU 通过它访问本地 SRAM，写入数据和读取结果。总线宽度为字大小
寄存器文件：配置和状态寄存器的集合。它是本设备的编程接口。本设备的功能通过此寄存器文件对用户开放。
中断：向 CPU 发出的中断。
SRAM：本地 SRAM。可从总线访问。在计算期间也由内部逻辑使用。计算期间涉及的所有大数都存储在此处，包括输入数据、结果和中间数据。
核心：负责各种计算的算法核心。

以下是关于系统及其工作原理的简单描述。

本设备提供一组操作，包括基本操作和复合操作。这些操作通过寄存器文件对用户开放。算法可以通过一系列操作来实现。在此设备中处理的数据是大数并存储在本地 SRAM 中。（关于大数格式的更多详情，请参阅 “数据格式” 章节。本设备支持双域， GF(p) 和 \(GF(2^{m})\)。

使用的基本步骤如下。

用户有一个要执行的操作。
将输入数据写入 SRAM。
根据操作要求配置寄存器文件。然后开始计算。
通过轮询或中断等待操作完成。
从 SRAM 读取结果。

算术运算

本设备的功能涉及大数算术和模算术。这种算术通常是计算密集型的，数据流量非常小。硬件加速可以大大减轻 CPU 的负担。该硬件能够处理非对称加密中常用的一些基本算术和复合操作（表3.1 硬件支持的算术运算）。有关每种算术和操作的更多详情，请参阅 “流程” 章节。

表 3.1：硬件支持的算术运算
算术运算	公式	描述	注释
基本算术运算
大数加法 / 减法	s = c0·a0 ± c1·a1 ± c2·a2	给定c0, c1, c2, a0, a1, a2, 求 s
大数乘法	c = a·b	给定a, b, 求 c
大数模运算	r = a mod b	给定a, b, 求 r
模逆	\(y = x^{-1} \mod N\)	给定x, N, 求 y
蒙哥马利模乘相关算术
INV_N0	\(μ = -N_0^{-1} \mod 2^w\)	给定 \(N\_0\), 求 μ	辅助
蒙哥马利乘法	\(C = ABR^{-1} \mod N\)	给定 \(A, B, N, R = 2^{n\_wlen \cdot w}\), 求 C
RSA 相关算术
模幂运算	\(c = m^{e} \mod N\)	给定m, e, N, 求 c
ECC 相关算术
点加	\(R(x, y) = P(x, y) + Q(x, y)\)	给定点 P 和 Q, 求 R
倍点	\(R(x, y) = 2 * P(x, y)\)	给定点 P, 求 R
标量乘法	\(R(x, y) = k * G(x, y)\)	给定点 G, 求 R
坐标变换	\(R(x, y) = PTC(P(x, y, z))\)	将射影坐标和蒙哥马利形式的点 P 变换为仿射坐标的点 R

并非所有类型的流行算术都仅由硬件支持。有些可以通过驱动和硬件的组合实现（需要多次硬件操作）

表 3.2：驱动与硬件组合支持的算术运算
算术运算	公式	描述	注释
基本算术运算
模加法	s = a + b mod N	给定a, b, N, 求 s
模乘法	c = a·b mod N	给定a, b, N, 求 c
RRmodN	\(R2 = R^{2} \mod N\)	给定 \(N, R = 2^{n\_wlen \cdot w}\), 求 R2	辅助
ECC 相关算术
曲线点测试	E(P(x,y)) = 0	给定 ECC 曲线 E, 点 P, 检查 P 是否在 E 上

数据格式

大数根据上下文和操作被解释为无符号数、有符号数或多项式之一。它由多个字组成

长度

这里描述了从 alg_blen 到 n_wlen 的合理长度映射。

alg_blen（单位：位）是算法的大数长度。

n_wlen（单位：字）是实现的大数长度。它指示数据处理能力。对于一个操作，几乎所有的内部数据都是这个长度。

有关 alg_blen 和 n_wlen 的更多详情，请参阅 “长度与算法” 章节。

操作处理数据。用户应告知它将要处理多大尺寸的数据。

对于一些操作，例如 OP_MUL / OP_MOD，每个操作数或结果的长度可以分别指定。在这种情况下，与 n_wlen 无关。

对于其他操作，例如 OP_MontMult / OP_MEXP，所有数据共享一个公共长度。此外，当多个操作串联时，它们也共享相同的长度。从这个意义上说，该长度充当一个上下文。那就是 n_wlen。

给定 alg_blen，确定一个适当的 n_wlen 如下。

GF(p)

\[n\_wlen = \left\lceil \frac{alg\_blen + 32}{wordsize} \right\rceil\]

\(GF(2^{m})\)

\[n\_wlen = \left\lceil \frac{alg\_blen + 1}{wordsize} \right\rceil\]

通常，给定一个模数，很容易确定 alg_blen。因此，可以定义一个函数 alg_blen()。更具体地说，在模算术中有以下情况。

GF(p), alg_blen(p) = eff_blen(p), 那么大数 p 的 MSW 是一个有符号字，要么全0，要么全1
\(GF(2^{m})\), alg_blen(域多项式) = deg(域多项式) = m。注意 m 是域多项式的次数，而不是有效位长度 (m+1)。

例如：

RSA 1024/2048/.…, alg_blen=1024/2048/.…
GF(p) ECC 曲线 P-192/224/256/.…, alg_blen=192/224/256/.…
\(GF(2^{m})\) ECC 曲线 B-163/233/283/.…, alg_blen=163/233/283/.…
当 wordsize=32, GF(p) ECC 曲线 NIST P-256。那么 alg_blen=256, n_wlen=9。内存中的数据有 9 个字而不是 8 个。
当 wordsize=32, \(GF(2^{m})\) ECC 曲线 NIST B-163。那么 alg_blen=163, n_wlen=6。内存中的数据有 6 个字。

提示：（强烈推荐）所有情况都使用上述公式的长度，那么可以避免很多麻烦。虽然不是最优的，但它对于所有支持的算法来说是合理的（对性能影响不大）且足够的（可以安全接受广泛的输入）。如果坚持使用更短的长度，必须非常了解长度背后的理论。

注意：在硬件中运行算法时，保存大数的变量要比算法的固有长度略长。这是因为（1）存储在内存中的数据被扩展以对齐字边界。（2）RSA 或 ECC 操作是建立在一系列基本算术运算基础上的复合操作。在 GF(p) 中，需要容纳溢出并提高效率。需要额外的位来保存进位。在计算期间，数据不完全通过模运算约减，而是保存同余值。因此，长度会增加。额外的位应足够长，考虑到各种增长。

在 n_wlen 上下文下访问 SRAM 中的大数时，应遵循以下规则。

写入和从 SRAM 读取的数据有 n_wlen 个字。
如果输入数据短于该长度，则扩展它。对于有符号数执行符号扩展，否则在前面填充零。
如果已知结果短于该长度，则截断并获取低位部分。

字节序

对于存储在本地 SRAM 中的数据，字序是小端序。也就是说，LSW 存储在较低地址。在一个字内，字节序是小端序。也就是说，LSB 在较低地址。

例如，wordsize=32, alg_blen=163, n_wlen=6，以及 GF(p) 中的一个无符号数 A[162:0]。

A[162:0]=0x5_4a4b4c4d_3a3b3c3d_2a2b2c2d_1a1b1c1d_0a0b0c0d

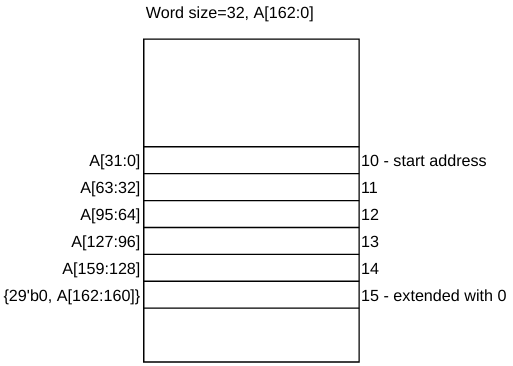

它被扩展到 A[191:0] 并存储在 SRAM 中，如图 3.2 长度扩展与字节序所示。它总共占据 7 个字。A[31:0] = 0x0a0b0c0d 位于起始地址，A[63:0] = 0x1a1b1c1d 位于下一个。A[191:160] = {29’b0, A[162:0]} = 0x00000005 位于最高地址。

坐标

以下是各种曲线中使用的坐标

GF(p) 短 Weierstrass 曲线

仿射坐标，P(x, y)
Jacobian 坐标，P(X, Y, Z)，其中

\[x = X / Z^2, y = Y / Z^3\]

无穷远点是 \(O(T^2, T^3, 0)\), 对于任何非零 T。
仿射坐标和蒙哥马利形式，P(xr, yr)，其中

\[xr = x·R, yr = y·R\]

Jacobian 坐标和蒙哥马利形式，P(Xjr, Yjr, Zjr)，其中

\[Xjr = X·R, Yjr = Y·R, Zjr = Z·R\]

\(GF(2^{m})\) 短 Weierstrass 曲线

仿射坐标，P(x, y)
Lopez-Dahab 坐标，P(X, Y, Z)，其中

\[x = X / Z, y = Y / Z^2\]

无穷远点是 \(O(T, 0, 0)\), 对于任何非零 T。
仿射坐标和蒙哥马利形式，P(xr, yr)，其中

\[xr = x·R, yr = y·R\]

Lopez-Dahab 坐标和蒙哥马利形式，P(Xjr, Yjr, Zjr)，其中

\[Xjr = X·R, Yjr = Y·R, Zjr = Z·R\]

蒙哥马利曲线

仿射坐标，P(u)
射影坐标，P(U)，其中

\[u = U / Z\]

无穷远点为 O(T,0)，其中 T 为非零值
仿射坐标与蒙哥马利形式：P(ur)，其中：

\[ur = u · R\]

射影坐标与蒙哥马利形式：P(Ujr)，其中：

\[Ujr = U · R\]

(扭曲) Edwards 曲线

仿射坐标，P(x, y)
扩展齐次坐标，P(X, Y, Z, T)，其中

\[x = X / Z, y = Y / Z, x·y = T / Z\]

中性点 \(O(0, 1)\), 或对任意非零 Z, \(O(0, Z, Z, 0)\)
仿射坐标和蒙哥马利形式，P(xr, yr)，其中

\[xr = x·R, yr = y·R\]

扩展齐次坐标与蒙哥马利形式，P(Xjr, Yjr, Zjr, Tjr)，其中

\[Xjr = X·R, Yjr = Y·R, Zjr = Z·R, Tjr = T·R\]

存储器空间

该设备包含寄存器文件和一片本地 SRAM。两者均可通过总线直接访问，并分配有存储器映射地址空间。它们具有独立的总线接口，因此具有独立的基地址。

寄存器空间

寄存器文件的空间信息，请参阅章节 “寄存器”。

SRAM 空间

本地 SRAM 用于存储输入数据、中间数据和结果。它通过一个专用的总线接口连接到系统总线，该接口的数据宽度为字长。分配给 SRAM 的存储器空间见表3.3 SRAM 地址空间

注意：分配的空间大小大于或等于 SRAM 的实际大小。SRAM 大小的相关信息，请参阅章节 “存储器”。

表 3.3：SRAM 地址空间
地址 (字长=32)	地址 (字长=64)	数据宽度	默认值	单位	描述
0x0000-0x1FFC	0x0000-0x1FF8	字长	不复位	字节	从总线看到的 SRAM 地址空间
0x0000-0x07FF	0x0000-0x03FF	字长	不复位	字	从内部逻辑看到的 SRAM 地址空间

地址值

需要注意的是，从总线访问的地址值和从内部逻辑（即通过寄存器配置）访问的地址值是不同的，尽管它们指向 SRAM 的同一位置。前者以字节为单位，后者以字为单位。例如，当字长为 32 位时，SRAM 中第二个位置的地址从总线角度看是 0x04，而从内部逻辑角度看是 0x01。

访问大小

从总线访问 SRAM 数据时，必须以字长为单位。不支持任何更小的访问粒度，其行为是未定义的。例如，当字长为 64 位时，软件应使用 64 位的读或写操作来访问 SRAM，不支持 32 位访问。

保留区域

SRAM 有一个位于高地址端的保留区域，用于硬件存储中间数据。保留变量的数量是固定的，总共 14 个，每个命名为 RSVD_ADDR_n。每个变量的大小为 (DATALEN.len_a+1) 个字，可通过寄存器编程。因此，该区域的大小为 14 × (DATALEN.len_a+1) 个字，是灵活的。当运行长度较小的算法时，保留区域的大小可能会缩小，部分空间转移到非保留区域，可供软件使用。某些操作使用的保留变量较少。（见表 3.4 SRAM 中的保留区域）

注意：用户可以访问此区域以获取中间数据，但用户不应在此区域分配变量。

表 3.4：SRAM 中的保留区域
操作	保留地址范围 (单位：字)
OP_INV	变量：RSVD_ADDR_0 - RSVD_ADDR_2 范围：[D - 3s, D]
ECC	变量：RSVD_ADDR_0 - RSVD_ADDR_13 范围：[D - 14s, D]
其他	不适用
	注 D = MEM_DEPTH_1。SRAM 的深度（见表存储器深度） s = DATALEN.len_a + 1。一个保留变量的大小。 RSVD_ADDR_n 是第 n 个保留变量。其起始地址为 D - (n + 1)s，结束地址为 D - ns - 1。(0 ≤ n < 14)

参数

表3.5 为性能数据，单位 op/s 代表每秒操作次数。例如，3 op/s 表示该设备每秒能完成 3 次操作。

注意操作列。硬件操作（OP*，如 OP_MEXP、OP_kMUL 等）的数据来自 RTL 仿真。协议（如签名、验证、ECDSA 等）的数据来自运行平台，由本硬件与运行在 CPU 上的驱动软件协同工作收集。

表 3.5：性能
算法	操作	时钟周期	时钟周期	op/s @100MHz	op/s @100MHz
		w=32	w=64	w=32	w=64
RSA 1024	OP_MEXP	1013k	324k	98	309
RSA 1024	OP_MEXP (exponent=0x10001)	15k	5k	6.9k	21.4k
RSA 1024	Sign (CRT/blinding)
RSA 1024	Verify (pubkey=0x10001)
RSA 2048	OP_MEXP	7141k	2024k	14	49
RSA 2048	OP_MEXP (exponent=0x10001)	52k	15k	1.9k	6.8k
RSA 2048	Sign (CRT/blinding)			15
RSA 2048	Verify (pubkey=0x10001)			1.4k
RSA 3072	OP_MEXP
RSA 3072	OP_MEXP (exponent=0x10001)
RSA 3072	Sign (CRT/blinding)
RSA 3072	Verify (pubkey=0x10001)
RSA 4096	OP_MEXP	53606k	14272k	1	7
RSA 4096	OP_MEXP (exponent=0x10001)	192k	52k	521	1.9k
RSA 4096	Sign (CRT/blinding)			3
RSA 4096	Verify (pubkey=0x10001)			446
RSA 8192	OP_MEXP	415526k	107194k	0	0
RSA 8192	OP_MEXP (exponent=0x10001)	744k	192k	134	521
RSA 8192	Sign (CRT/blinding)
RSA 8192	Verify (pubkey=0x10001)
GF(𝑝) ECC 192	OP_kMUL	259k	142k	387	705
GF(𝑝) ECC 192	ECDSA - Sign			253
GF(𝑝) ECC 192	ECDSA - Verify			140
GF(𝑝) ECC 192	ECDH			87
GF(𝑝) ECC 224	OP_kMUL	303k	227k	330	440
GF(𝑝) ECC 224	ECDSA - Sign			189
GF(𝑝) ECC 224	ECDSA - Verify			104
GF(𝑝) ECC 224	ECDH			64
GF(𝑝) ECC 256	OP_kMUL	420k	254k	238	395
GF(𝑝) ECC 256	ECDSA - Sign			158
GF(𝑝) ECC 256	ECDSA - Verify			83
GF(𝑝) ECC 256	ECDH			50
GF(𝑝) ECC 384	OP_kMUL	1057k	513k	94	195
GF(𝑝) ECC 384	ECDSA - Sign			71
GF(𝑝) ECC 384	ECDSA - Verify			35
GF(𝑝) ECC 384	ECDH			18
GF(𝑝) ECC 521	OP_kMUL	2270k	927k	44	107
GF(𝑝) ECC 521	ECDSA - Sign			36
GF(𝑝) ECC 521	ECDSA - Verify			17
GF(𝑝) ECC 521	ECDH			9
\(GF(2^{m})\) ECC 163	OP_kMUL	175k	113k	572	892
\(GF(2^{m})\) ECC 163	ECDSA - Sign
\(GF(2^{m})\) ECC 163	ECDSA - Verify
\(GF(2^{m})\) ECC 233	OP_kMUL	315k	173k	318	579
\(GF(2^{m})\) ECC 233	ECDSA - Sign
\(GF(2^{m})\) ECC 233	ECDSA - Verify
\(GF(2^{m})\) ECC 283	OP_kMUL	478k	289k	209	346
\(GF(2^{m})\) ECC 283	ECDSA - Sign
\(GF(2^{m})\) ECC 283	ECDSA - Verify
\(GF(2^{m})\) ECC 409	OP_kMUL	1149k	554k	87	180
\(GF(2^{m})\) ECC 409	ECDSA - Sign
\(GF(2^{m})\) ECC 409	ECDSA - Verify
\(GF(2^{m})\) ECC 571	OP_kMUL	2534k	964k	39	103
\(GF(2^{m})\) ECC 571	ECDSA - Sign
\(GF(2^{m})\) ECC 571	ECDSA - Verify
蒙哥马利曲线 25519	OP_MMCURVE	301k	182k	332	550
蒙哥马利曲线 25519	X25519			75
蒙哥马利曲线 448	OP_MMCURVE	1092k	444k	91	225
蒙哥马利曲线 448	X448			21
(扭) 爱德华兹曲线 25519	ED25519kMUL	390k	236k	256	424
(扭) 爱德华兹曲线 25519	EdDSA - Sign
(扭) 爱德华兹曲线 25519	EdDSA - Verify
(扭) 爱德华兹曲线 448	ED25519kMUL	1515k	599k	66	167
(扭) 爱德华兹曲线 448	EdDSA - Sign
(扭) 爱德华兹曲线 448	EdDSA - Verify
SM2	OP_kMUL	420k	254k	238	395
SM2	Sign
SM2	Verify	919k		108
SM2	Verify (fixed curve)	908k		110

表 3.6 为硅片数据

表 3.6：硅片数据
工艺	字	频率 MHz	总面积 μm²	组合逻辑面积 μm²	RAM 面积 μm²	总单元数	时序单元数	时钟门控比率	带 DFT	带 SRAM	备注
SMIC 40nm	32	230	172599	32107	72401	44978	4295	96.23%	带 DFT	带 SRAM	直流模式，去平坦化
SMIC 40nm	64	200	312659	45784	73905	111945	6024	97.32%	带 DFT	带 SRAM	直流模式，去平坦化
TSMC 28nm	32	600	73921	11984	35734	44941	4295	96.23%	带 DFT	带 SRAM	直流模式，去平坦化
TSMC 28nm	64	500	123984	17020	35074	108671	6024	97.32%	带 DFT	带 SRAM	直流模式，去平坦化
TSMC 22nm	32	850	40458	12131	/	46056	4291	96.23%	带 DFT	不带 SRAM	直流模式，去平坦化
TSMC 22nm	64	800	106392	17721	/	125273	6020	97.32%	带 DFT	不带 SRAM	直流模式，去平坦化

1. 编程流程

编程流程在本设备的驱动程序中描述

5. 中断

该设备有一个中断信号。这是一个电平中断。它是一个操作完成中断。没有错误中断。操作完成后会产生中断。中断是可屏蔽的。

6. 寄存器

ACRYP_RF 寄存器

寄存器的偏移地址及其在 ACRYP_RF 中的对应关系见表 6.1 ACRYP_RF 中的寄存器偏移地址。

表 6.1：ACRYP_RF 中的寄存器偏移地址
偏移量	寄存器名称	功能描述
0x0	IP_VER	IP 版本号
0x4	GIT_VER	Git 版本号
0x8	OPCODE	操作码寄存器
0xC	MMACCTRL	MMAC 控制寄存器
0x10	CTRLOPT	控制选项寄存器
0x14	CONTEXT2	上下文寄存器 2
0x18	CONTEXTO	上下文寄存器 0
0x1C	VARADDR0	变量地址寄存器 0
0x20	VARADDR1	变量地址寄存器 1
0x24	VARADDR2	变量地址寄存器 2
0x28	KEYT	密钥寄存器
0x2C	DATALEN	数据长度寄存器
0x30	KEYSIZE	密钥大小寄存器
0x34	GET_U_L	获取 u 寄存器 L
0x38	GET_U_H	获取 u 寄存器 H
0x3C	INTST	中断状态寄存器
0x40	INTEN	中断使能寄存器
0x44	VARSIZE	内部变量大小寄存器
0x48	INVSHFCNT	模逆移位计数寄存器
0x4C	CONTEXT1	上下文寄存器 1

IP 版本号寄存器

地址偏移：0x0

表 6.2：IP_VER 寄存器格式
字段	位	访问	复位值	描述
IP_VER	23:0	RO	0x010105	IP 版本号
Reserved	31:24	/	0x0	/

IP 的 GITLAB 版本寄存器

地址偏移：0x4

表 6.3：GIT_VER 寄存器格式
字段	位	访问	复位值	描述
GIT_VER	31:0	RO	0x0	Git 版本号

操作码寄存器

地址偏移：0x8

表 6.4：OPCODE 寄存器格式
字段	位	访问	复位值	描述
cmd	4:0	RW	0x0	操作码 5’d1: OP_MontMult. 蒙哥马利乘法 5’d2: OP_MEXP. 模幂运算 5’d3: OP_MUL. 大数乘法 5’d4: OP_INV. 模逆运算 5’d5: OP_INV_N0. u 值的预计算 5’d6: OP_MOD. 大数模运算 5’d9: OP_MMAC. 大数加法/减法或线性组合 5’d10: OP_kMUL. 短 Weierstrass 曲线 ECC 标量乘法 5’d11: OP_GFP_PADD. GF(p) 短 Weierstrass 曲线 ECC 点加法 5’d12: OP_GFP_PDBL. GF(p) 短 Weierstrass 曲线 ECC 点倍乘 5’d13: OP_GF2_PADD. \(GF(2^m)\) 短 Weierstrass 曲线 ECC 点加法 5’d14: OP_GF2_PDBL. \(GF(2^m)\) 短 Weierstrass 曲线 ECC 点倍乘 5’d15: OP_PTC. 短 Weierstrass 曲线的坐标转换 5’d16: OP_MMCURVE. 蒙哥马利曲线标量乘法 5’d17: OP_ED25519kMUL. Edwards 曲线 25519 标量乘法 5’d18: OP_ED448kMUL. Edwards 曲线 448 标量乘法 5’d19: OP_ED25519PADD. Edwards 曲线 25519 点加法 5’d20: OP_ED448PADD. Edwards 曲线 448 点加法 5’d21: OP_ED_PTC. Edwards 曲线的坐标转换其他：保留
保留	31:5	/	0x0	/

MMAC 控制寄存器

地址偏移：0xC

表 6.5：MMACCTRL 寄存器格式
字段	位	访问	复位值	描述
two_term	0	RW	0x0	指示 OP_MMAC 中是 2 项还是 3 项 1’b0：MMAC_3TERMS. 计算 s = ((a0 << c0) ± (a1 << c1) ± (a2 << c2)) >> c3 1’b1：MMAC_2TERMS. 计算 s = ((a0 << c0) ± (a1 << c1)) >> c3
mmac_op0	1	RW	0x0	a0 和 a1 之间的操作 1’b0：MMAC_SUB. 减法 1’b1：MMAC_ADD. 加法
mmac_op1	2	RW	0x0	a1 和 a2 之间的操作。仅在 two_term = MMAC_3TERMS 时有效： 1’b0：MMAC_SUB. 减法 1’b1：MMAC_ADD. 加法
diven	3	RW	0x0	移位选项： 1’b0：MMAC_LSHF_EN. 启用加数的左移 1’b1：MMAC_RSHF_EN. 启用和值的右移
coe0_enc	9:4	RW	0x0	移位系数 c0 的编码。它控制 a0 的左移。合法范围是 [0, wordsize)。
保留	11:10	/	0x0	/
coe1_enc	17:12	RW	0x0	移位系数 c1 的编码。它控制 a1 的左移。合法范围是 [0, wordsize)。
保留	19:18	/	0x0	/
coe2_enc	25:20	RW	0x0	在 two_term = MMAC_3TERMS 或 div_en = MMAC_RSHF_EN 时有效：当 two_term = MMAC_3TERMS 时，为移位系数 c2 的编码。它控制 a2 的左移。合法范围是 [0, wordsize)。当 two_term = MMAC_2TERMS 且 div_en = MMAC_RSHF_EN 时，为移位系数 c3 的编码。它控制和值的右移。合法范围是 [0, wordsize)。
保留	27:26	/	0x0	/
opa_zero	28	RW	0x0	强制置零： 1’b0：MMAC_FORCE_O. 强制第一个加数 (a0) 为零。 1’b1：MMAC_NOT_FORCE_O. 不强制置零
保留	31:29	/	0x0	/

控制选项寄存器

地址偏移：0x10

表 6.6：CTRLOPT 寄存器格式
字段	位	访问	复位值	描述
normalize	0	RW	0x0	蒙哥马利乘法 (OP_MontMult) 的选项 1’b0：MM_MULT. 普通的 OP_MontMult 1’b1： MM_EXIT. 执行 OP_MontMult，其第二个操作数为 1。用于从蒙哥马利形式退出
保留	3:1	/	0x0	/
mod_opt	4	RW	0x0	大数模运算 (OP_MOD) 的选项 1’d0: MOD_NORM. 普通的 OP_MOD 1’d1: MOD_SHORT_REDU. 短归约。
保留	7:5	/	0x0	/
ptc	8	RW	0x0	指定结果的表示形式。这是 OP_kMUL/OP_ED25519kMUL/OP_ED448kMUL 的一个选项 1’d0: C_AFF. 点为仿射坐标 1’d1: C_PRJ. 点为射影坐标和蒙哥马利形式具体来说，对于 GF(p)，射影坐标是雅可比坐标；对于 \(GF(2^m)\) ，是 Lopez-Dahab 坐标
保留	31:9	/	0x0	/

上下文寄存器 2

地址偏移：0x14

表 6.7：CONTEXT2 寄存器格式
字段	位	访问	复位值	描述
addr_b	10:0	RW	0x0	ECC 方程系数在 SRAM 中的地址。相关系数如下短 Weierstrass 曲线：系数 b 蒙哥马利曲线：常数 a24 Edwards 曲线：系数 d
保留	11	/	0x0	/
addr_a	22:12	RW	0x0	ECC 方程系数在 SRAM 中的地址。相关系数如下短 Weierstrass 曲线：系数 a
保留	31:23	/	0x0	/

上下文寄存器 0

地址偏移：0x18

表 6.8：CONTEXTO 寄存器格式
字段	位	访问	复位值	描述
addr_n	10:0	RW	0x0	N 的地址对于 GF(p) 是模数 p 对于 \(GF(2^m)\) 是域多项式
保留	11	/	0x0	/
addr_r2	22:12	RW	0x0	R2 的地址，需要此值的计算将从此处获取它
保留	23	/	0x0	/
field	24	RW	0x0	指定操作的底层域 1’d0: FIELD_GF2, \(GF(2^m)\) 1’d1: FIELD_GFP, GF(p)
保留	31:25	/	0x0	/

变量地址寄存器 0

地址偏移：0x1C

表 6.9：VARADDR0 寄存器格式
字段	位	访问	复位值	描述
addr1	10:0	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_MontMult：操作数 a OP_MEXP：指数 OP_MUL：操作数 a OP_MMAC：操作数 a0 OP_MOD：操作数 a (r = a mod b) OP_INV：操作数 x OP_kMUL：输入点 G(x,y) 的 x 坐标，也是结果 R(x,y) 的 x 坐标 OP_GFP_PADD/OP_GF2_PADD：第一个输入点 P(x,y,z) 的 x 坐标，也是结果 R(x,y,z) 的 x 坐标 OP_GFP_PDBL/OP_GF2_PDBL：输入点 P(x,y,z) 的 x 坐标 OP_PTC：输入点 P(x,y,z) 的 x 坐标，也是结果 R(x,y) 的 x 坐标 OP_MMCURVE：输入点 G(u,v) 的 u 坐标，也是结果 R(u,v) 的 u 坐标 OP_ED25519kMUL/OP_ED448kMUL：输入点 P(x,y,z) 的 x 坐标，也是结果 R(x,y) 的 x 坐标 OP_ED25519PADD/OP_ED448PADD：第一个输入点 P(x,y,z,t) 的 x 坐标，也是结果 R(x,y) 的 x 坐标 OP_ED_PTC：输入点 P(x,y,z) 的 x 坐标，也是结果 R(x,y) 的 x 坐标
保留	11	/	0x0	/
addr2	22:12	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_MontMult：操作数 b OP_MEXP：底数 OP_MUL：操作数 b OP_MMAC：操作数 a1 OP_MOD：模数 OP_INV：操作数 y OP_kMUL：输入点 G(x,y) 的 y 坐标，也是结果 R(x,y) 的 y 坐标 OP_GFP_PADD/OP_GF2_PADD：第一个输入点 P(x,y,z) 的 y 坐标，也是结果 R(x,y,z) 的 y 坐标 OP_GFP_PDBL/OP_GF2_PDBL：输入点 P(x,y,z) 的 y 坐标 OP_PTC：输入点 P(x,y,z) 的 y 坐标，也是结果 R(x,y) 的 y 坐标 OP_MMCURVE：x2 (仅限硬件内部使用。 (x2, z2) 的 u 坐标) OP_ED25519kMUL/OP_ED448kMUL：输入点 P(x,y,z) 的 y 坐标，也是结果 R(x,y) 的 y 坐标 OP_ED25519PADD/OP_ED448PADD：第一个输入点 P(x,y,z,t) 的 y 坐标，也是结果 R(x,y) 的 y 坐标 OP_ED_PTC：输入点 P(x,y,z) 的 y 坐标，也是结果 R(x,y) 的 y 坐标
保留	31:23	/	0x0	/

变量地址寄存器 1

地址偏移：0x20

表 6.10：VARADDR1 寄存器格式
字段	位	访问	复位值	描述
addr3	10:0	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_MontMult：结果 OP_MEXP：结果 OP_MUL：结果 OP_MMAC：结果 OP_INV：结果 a = x^{-1} mod y OP_kMUL：z 坐标 (仅限硬件内部使用) OP_GFP_PADD/OP_GF2_PADD：第一个输入点 P(x,y,z) 的 z 坐标，也是结果 R(x,y,z) 的 z 坐标 OP_GFP_PDBL/OP_GF2_PDBL：输入点 P(x,y,z) 的 z 坐标 OP_PTC：输入点 P(x,y,z) 的 z 坐标 OP_ED25519kMUL/OP_ED448kMUL：输入点 P(x,y,z) 的 z 坐标 OP_ED25519PADD/OP_ED448PADD：第一个输入点 P(x,y,z,t) 的 z 坐标 OP_ED_PTC：输入点 P(x,y,z) 的 z 坐标
保留	11	/	0x0	/
addr4	22:12	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_MMAC：操作数 a2 OP_INV：结果 b = y^{-1} mod x OP_GFP_PADD/OP_GF2_PADD：第二个输入点 Q(x,y,z) 的 x 坐标 OP_GFP_PDBL/OP_GF2_PDBL：结果 R(x,y,z) 的 x 坐标 OP_ED25519PADD/OP_ED448PADD：第二个输入点 Q(x,y,z,t) 的 x 坐标
保留	31:23	/	0x0	/

变量地址寄存器 2

地址偏移：0x24

表 6.11：VARADDR2 寄存器格式
字段	位	访问	复位值	描述
addr5	10:0	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_INV：操作数 A。用户需要将其初始化为大数 1。 OP_GFP_PADD/OP_GF2_PADD：第二个输入点 Q(x,y,z) 的 y 坐标 OP_GFP_PDBL/OP_GF2_PDBL：结果 R(x,y,z) 的 y 坐标 OP_ED25519PADD/OP_ED448PADD：第二个输入点 Q(x,y,z,t) 的 y 坐标
保留	11	/	0x0	/
addr6	22:12	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_INV：结果 v OP_GFP_PDBL/OP_GF2_PDBL：结果 R(x,y,z) 的 z 坐标 OP_MMCURVE：z3 (仅限硬件内部使用。 (x3, z3) 的 z 坐标) OP_ED25519PADD/OP_ED448PADD：第二个输入点 Q(x,y,z,t) 的 z 坐标
保留	31:23	/	0x0	/

密钥寄存器

地址偏移：0x28

表 6.12：KEYT 寄存器格式
字段	位	访问	复位值	描述
k_t1	10:0	WO	0x0	变量在 SRAM 中的地址。相关变量如下 OP_kMUL/OP_MMCURVE/OP_ED25519kMUL/OP_ED448kMUL：标量 k OP_ED25519PADD/OP_ED448PADD：第一个输入点 P(x,y,z,t) 的 t 坐标
保留	11	/	0x0	/
t2	22:12	RW	0x0	变量在 SRAM 中的地址。相关变量如下 OP_ED25519PADD/OP_ED448PADD：第二个输入点 Q(x,y,z,t) 的 t 坐标
保留	31:23	/	0x0	/

数据长度寄存器

地址偏移：0x2C

表 6.13：DATALEN 寄存器格式
字段	位	访问	复位值	描述
len_a	9:0	RW	0x0	上下文 n_wlen。（单位：字）对于除 (2) 所列之外的操作，它指定操作所处理的所有数据的公共长度对于 GF(p)，设置 len_a = n_wlen - 1 对于 \(GF(2^m)\) ，设置 len_a = n_wlen SRAM 中大数的实际长度是 n_wlen, 例如：字长=32，GF(p) ECC 曲线 NIST P-256。设置 len_a = ceiling(256/32) + 1 - 1 = 8，则 SRAM 中变量的字长为 9。字长=32， \(GF(2^m)\) ECC 曲线 NIST B-163。设置 len_a = ceiling(163/32) = 6，则 SRAM 中变量的字长为 6。 SRAM 中变量（大数）的长度。（单位：字）相关变量: OP_MUL 的操作数 a 对于 GF(p)，SRAM 中大数的实际长度是 (len_a+1) 对于 \(GF(2^m)\) ，SRAM 中大数的实际长度是 len_a
保留	11:10	/	0x0	/
len_b	21:12	RW	0x0	变量在 SRAM 中的长度。相关变量如下 OP_MUL：操作数 b OP_MOD：操作数 a (r=a mod b)
保留	31:22	/	0x0	/

密钥大小寄存

地址偏移：0x30

表 6.14：KEYSIZE 寄存器格式
字段	位	访问	复位值	描述
ecc_rsa	13:0	RW	0x0	密钥大小或标量大小。（单位：位） OP_MEXP：指数大小 OP_kMUL/OP_MMCURVE/OP_ED25519kMUL/OP_ED448kMUL：标量大小
保留	31:14	/	0x0	/

获取 U 寄存器 L

地址偏移：0x34

表 6.15：GET_U_L 寄存器格式
字段	位	访问	复位值	描述
ul	31:0	RW	0x0	u 的低 32 位

获取 U 寄存器 H

地址偏移：0x38

表 6.16：GET_U_H 寄存器格式
字段	位	访问	复位值	描述
uh	31:0	RW	0x0	u 的高 32 位。当字长为 64 位时有效。

中断状态寄存器

地址偏移：0x3C

表 6.17：INTST 寄存器格式
字段	位	访问	复位值	描述
int_sta	0	W1C	0x0	中断状态。写 1 清除
保留	31:1	/	0x0	/

中断使能寄存器

地址偏移：0x40

表 6.18：INTEN 寄存器格式
字段	位	访问	复位值	描述
int_en	0	RW	0x0	中断使能 1’b0：禁用中断 1’b1：使能中断
保留	31:1	/	0x0	/

内部变量大小寄存器

地址偏移：0x44

表 6.19：VARSIZE 寄存器格式
字段	位	访问	复位值	描述
var_size	9:0	RW	0x0	SRAM 保留区域中每个变量的大小。（单位：字）。var_size >= n_wlen。推荐值如下当字长=32，ECC 571，值为 19 当字长=64，ECC 571，值为 10 当字长=32，RSA8192，值为 257 当字长=64，RSA8192，值为 129
保留	31:10	/	0x0	/

模逆移位计数寄存器

地址偏移：0x48

表 6.20：INVSHFCNT 寄存器格式
字段	位	访问	复位值	描述
gent	12:0	RO	0x0	最大公约数 (GCD) 的移位计数。OP_INV：结果 g
保留	31:13	/	0x0	/

上下文寄存器 1

地址偏移：0x4C

表 6.21： CONTEXT1 寄存器格式
字段	位	访问	复位值	描述
n_m2	10:0	RW	0x0	变量在 SRAM 中的地址。OP_kMUL/OP_PTC/OP_MMCURVE/OP_ED25519kMUL/OP_ED448kMUL/OP_ED_PTC：对于 GF(p) 是 (p-2)，对于 \(GF(2^m)\) 是 (2^m - 2)。
保留	31:13	/	0x0	/
