USB OTG

简介

Nuclei通用串行总线（USB）控制器符合USB 2.0规范，可在作为主机或外设时支持高速、全速或低速传输。

它是一个用于与另一设备进行随身（OTG）通信的双角色控制器，同时支持会话请求协议（SRP）和主机协商协议（HNP）。

控制器最多支持7个传输或接收端点（包括端点0）。其中，端点0支持用于枚举过程的控制传输，而其他端点则支持批量、中断和同步传输。

每个端点均设有用于数据传输或接收的先进先出（FIFO）队列，其队列地址与深度均可进行配置。

作为主机时，TX 表示 OUT 事务，RX 表示 IN 事务。作为外设时，TX 表示 IN 事务，RX 表示 OUT 事务。

对于TX操作，CPU或DMA将数据写入FIFO，控制器从FIFO读取并发送出去。对于RX操作，控制器接收数据并写入FIFO，然后CPU或DMA再从中读取。

此外，内部DMA (IDMA) 配置后可访问FIFO。

控制器可配置为提供用于高速传输的UTMI低引脚接口(ULPI)，以及用于全速和低速传输的FS PHY接口，或者用于所有高速、全速和低速传输的USB 2.0收发器宏单元接口(UTMI)。

主要特性

• 符合 USB 2.0 规范。

• 支持角色的动态主机-外围切换。

• 支持 USB 2.0 主机模式，高速（480 Mb/s）、全速（12 Mb/s）或低速（1.5 Mb/s）。

• 支持 USB 2.0 外围设备模式，高速或全速。

• 支持控制、批量、中断和同步传输。

• 支持高带宽等时和中断传输。

• 支持挂起和恢复信令。

• 支持外设模式下的远程唤醒。

• 支持高速主机模式下的HUB连接。

• 用于外部PHY的UTMI。

• 最多 7 个发送和接收端点（包括端点 0）。

• 经认证的高速OTG。

• 支持SRP和HNP协议。

• 支持对端点 FIFO 的内部或外部 DMA 访问。

• 最多7个通道用于内部DMA。

功能描述

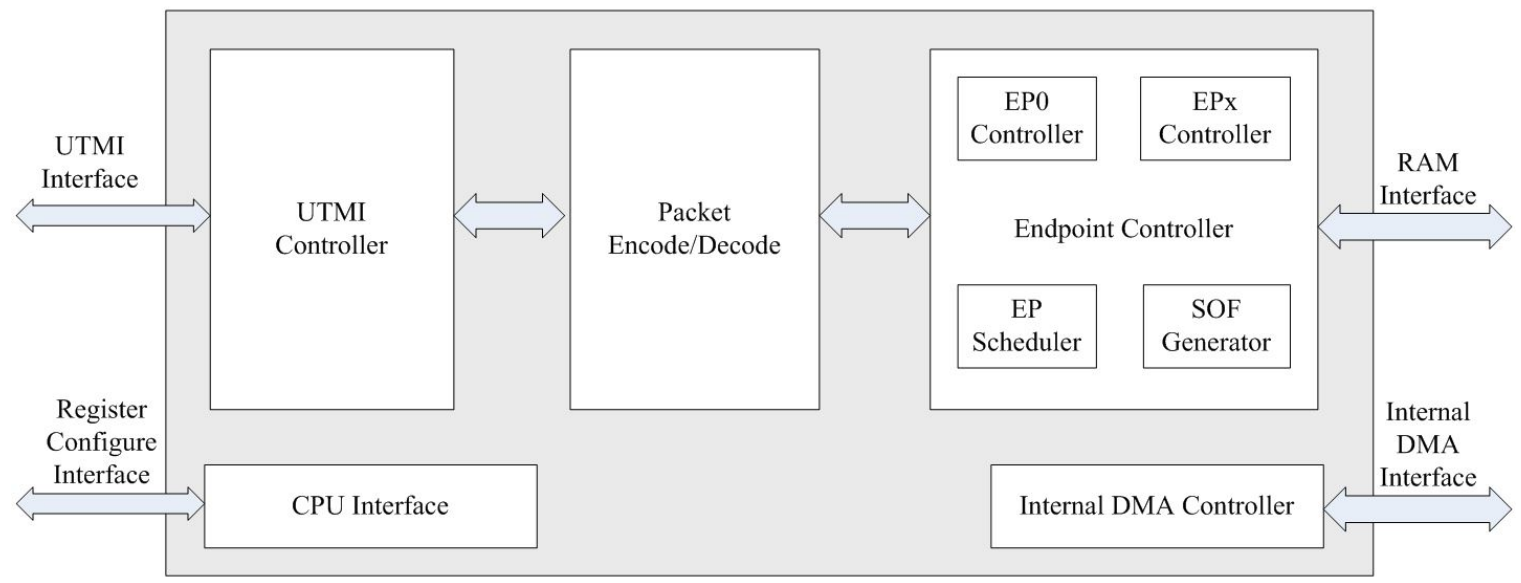

USB控制器的框图如 USB控制器顶层框图所示。

USB控制器架构图

每个模块的详细描述如下：

• UTMI控制器

UTMI控制器模块在收发器60MHz时钟域与系统时钟域之间重新同步信号。

• 数据包编码/解码

数据包编码/解码模块为待传输的数据包生成报头，并在接收数据包时解码报头。它还为待传输的数据包生成CRC，并在接收数据包时检查CRC。

• 端点控制器

处理四种类型的传输：控制、中断、批量和等时。

使用了两个控制器状态机：一个用于端点0上的控制传输，另一个用于其他端点上的批量、中断和同步传输。

• CPU接口

CPU接口允许访问每个端点的控制/状态寄存器和FIFO。

• 内部DMA控制器

用于在端点FIFO中高效加载/卸载数据的内部DMA控制器。

中断

来自 USB 控制器的中断由三部分组成：连接中断、端点中断和 IDMA 中断。

• 连接中断请求（第12页）介绍了连接中断请求。

中断事件	事件标志位	使能控制位
数据包解码模块检测到错误	ERR_DET_INT	ERR_DET_INT_EN
检测到会话请求信号	SRP_DET_INT	SRP_DET_INT_EN
VBUS 电压低于有效阈值	VBUS_ERR_INT	VBUS_ERR_INT_EN
设备断开连接	DISCONN_INT	DISCONN_INT_EN
设备连接成功	CONN_INT	CONN_INT_EN
新帧开始（SOF）	SOF_INT	SOF_INT_EN
检测到 Babble 异常	BABBLE_INT	BABBLE_INT_EN
检测到复位信号	RESET_INT	RESET_INT_EN
检测到恢复信号	RESUME_INT	RESUME_INT_EN
检测到挂起信号	SUSPEND_INT	SUSPEND_INT_EN

• 端点 0 中断请求（第 12 页）显示了端点 0 中断请求

中断事件	事件标志位	使能控制位
状态阶段结束	CTL_STATUS_END	EP0_STATUS_END_INT_EN
事务错误	CTRL_TRAN_ERR	EP0_CTRL_TRAN_ERR_INT_EN
清除 TX 数据包完成	CLR_TX_PKT_RDY	EP0_CLR_TX_PKT_RDY_INT_EN
TX FIFO 溢出	TXFIFO_OVERFLOW	EP0_TXFIFO_OVERFLOW_INT_EN
数据未就绪	DATA_NOT_RDY	EP0_DATA_NOT_RDY_INT_EN
RX FIFO 下溢	RX_FIFO_UNDERFLOW	EP0_RXFIFO_UNDERFLOW_INT_EN
设置 RX 数据包完成	SET_RX_PKT_RDY	EP0_SET_RX_PKT_RDY_INT_EN
端点暂停	SPLIT_EP_HALTED	EP0_SPLIT_EP_HALTED_INT_EN
接收 NAK 超时	NAK_TIMEOUT	EP0_NAK_TIMEOUT_INT_EN
无响应错误	NO_RSP_ERR	EP0_NO_RSP_ERR_INT_EN
接收 STALL 标记	RCV_STALL	EP0_RCV_STALL_INT_EN
发送 STALL 标记	SENT_STALL	EP0_SENT_STALL_INT_EN

• 端点1~7中断请求（第13页）介绍了端点1~7的中断请求。

中断事件	事件标志位	使能控制位
清除 TX 数据包完成	CLR_TX_PKT_RDY	CLR_TX_PKT_RDY_INT_EN
TX FIFO 溢出	TXFIFO_OVERFLOW	TXFIFO_OVERFLOW_INT_EN
数据未就绪	DATA_NOT_RDY	DATA_NOT_RDY_INT_EN
未收到响应	INCOMP_NOT	INCOMP_NOT_INT_EN
IN 令牌不足	ISO_INSUFF_TX	ISO_INSUFF_TX_INT_EN
TX FIFO 中的数据少于 TRX_MAX_NUM	ISO_LESS_DATA	ISO_LESS_DATA_INT_EN
RX FIFO 下溢	RX_FIFO_UNDERFLOW	RXFIFO_UNDERFLOW_INT_EN
设置 RX 数据包完成	SET_RX_PKT_RDY	SET_RX_PKT_RDY_INT_EN
OUT 令牌不足	ISO_INSUFF_RX	ISO_INSUFF_RX_INT_EN
接收数据包中发现 CRC 错误	ISO_DATA_ERR	ISO_DATA_ERR_INT_EN
接收数据包中发现 PID 错误	ISO_PID_ERR	ISO_PID_ERR_INT_EN
发生更多事务请求	ISO_OVRFLOW	ISO_OVRFLOW_INT_EN
接收数据包中发现短包错误	ISO_LEN_ERR	ISO_LEN_ERR_INT_EN
接收数据包中发现超时错误	ISO_TIMEOUT	ISO_TIMEOUT_INT_EN
接收数据包中发现长度超限错误	ISO_OVERLEN_ERR	ISO_OVERLEN_ERR_INT_EN
端点挂起	SPLIT_EP_HALTED	SPLIT_EP_HALTED_INT_EN
从设备接收到 NAK	INT_RCV_NAK	INT_RCV_NAK_INT_EN
接收 NAK 超时	NAK_TIMEOUT	NAK_TIMEOUT_INT_EN
无响应错误	NO_RSP_ERR	NO_RSP_ERR_INT_EN
接收 STALL 标记	RCV_STALL	RCV_STALL_INT_EN
发送 STALL 标记	SENT_STALL	SENT_STALL_INT_EN

• IDMA 中断请求（第13页）介绍了 IDMA 中断请求，每个中断请求对应一个 IDMA 通道。

中断事件	事件标志位	使能控制位
传输超时	INT_ST[0]	INT_EN[0]
EP FIFO 中无数据	INT_ST[1]	INT_EN[1]
EP FIFO 非空但传输计数为零	INT_ST[2]	INT_EN[2]
发现传输请求错误	INT_ST[3]	INT_EN[3]
FIFO为空或传输计数为零时执行空传输	INT_ST[4]	INT_EN[4]
正常传输完成	INT_ST[5]	INT_EN[5]

寄存器

控制器寄存器

• 寄存器及其对应偏移量

偏移地址	寄存器名称	功能描述
0x00	USB_ID	USB 标识
0x04	GLB_CFG	全局配置
0x08	EP_INT	端点中断状态
0x0C	EP_INT_EN	端点中断使能
0x10	GLB_INT	连接中断状态
0x14	GLB_INT_EN	连接中断使能
0x18	FRAME_NUM	帧号
0x1C	TEST_MODE	测试模式
0x24	CMD_SENT_INTV	命令发送间隔
0x28	TRANS_INTV	事务间隔
0x2C	ISO_INTV	等时传输间隔
0x30	BULK_SS2NEXT_INTV	批量传输完成-分割到下一个命令间隔
0x34	BULK_CS2NEXT_INTV	批量传输完成-分割到下一个命令间隔
0x38	BULK_CS2IMM_INTV	批量传输完成-分割到立即完成-分割间隔
0x3C	INT_INTV	中断事务间隔
0x40	PHYCTRL_TIME_CFG1	PHY 控制时间配置-1
0x44	PHYCTRL_TIME_CFG2	PHY 控制时间配置-2
0x48	PHYCTRL_TIME_CFG3	PHY 控制时间配置-3
0x4C	PHYCTRL_TIME_CFG4	PHY 控制时间配置-4
0x50	PHYCTRL_TIME_CFG5	PHY 控制时间配置-5
0x54	PHYCTRL_TIME_CFG6	PHY 控制时间配置-6
0x58	PHYCTRL_TIME_CFG7	PHY 控制时间配置-7
0x5C	PHYCTRL_TIME_CFG8	PHY 控制时间配置-8
0x60	PHYCTRL_TIME_CFG9	PHY 控制时间配置-9
0x64	PHYCTRL_TIME_CFG10	PHY 控制时间配置-10
0x68	PHYCTRL_TIME_CFG11	PHY 控制时间配置-11
0x6C	PHYCTRL_TIME_CFG12	PHY 控制时间配置-12
0x70	PHYCTRL_TIME_CFG13	PHY 控制时间配置-13
0x74	PHYCTRL_TIME_CFG14	PHY 控制时间配置-14
0x78	PHYCTRL_TIME_CFG15	PHY 控制时间配置-15
0x7C	PHYCTRL_TIME_CFG16	PHY 控制时间配置-16
0x80	PHYCTRL_TIME_CFG17	PHY 控制时间配置-17
0x84	PHYCTRL_TIME_CFG18	PHY 控制时间配置-18
0x88	PHYCTRL_TIME_CFG19	PHY 控制时间配置-19
0x8C	PHYCTRL_TIME_CFG20	PHY 控制时间配置-20
0x90	PHYCTRL_TIME_CFG21	PHY 控制时间配置-21
0x94	PHYCTRL_TIME_CFG22	PHY 控制时间配置-22
0x98	PHYCTRL_TIME_CFG23	PHY 控制时间配置-23
0xA0	PHY_CTRL	PHY 控制
0xA4	OTG_CTRL	OTG 控制
0xA8	PHY_CTRL_STATUS	PHY 控制状态
0xAC	PHY_CFG	PHY 配置
0xB0	TEST_PACKET_INTVAL	测试包间隔
0xB4	HS_EOF_CFG	高速 EOF 配置
0xB8	FS_EOF_CFG	全速 EOF 配置
0xBC	LS_EOF_CFG	低速 EOF 配置
0xC0	XCLK_XRST_CFG	XCLK 复位配置
0xC4	PHY_DEBUG	PHY 调试寄存器
0xD0	MFRAME_CYCLES	微帧周期数
0xD4	EP_ST	端点空闲状态
0x100	EPO_FIFO_ENTRY	端点 0 FIFO 入口
0x104	EPO_FIFO_SIZE_ADDR	端点 0 FIFO 大小和地址
0x108	EPO_COM_CFG	端点 0 通用配置寄存器
0x10C	EPO_HUB_CFG	端点 0 HUB 配置寄存器
0x110	EPO_CFG	端点 0 配置
0x120	EPO_RX_BYTES	端点 0 接收 FIFO 字节数
0x124	EPO_TX_BYTES	端点 0 发送 FIFO 字节数
0x128	EPO_DETAIL_INT_ST	端点 0 详细中断状态
0x12C	EPO_DETAIL_INT_EN	端点 0 详细中断使能
0x140	EP1_FIFO_ENTRY	端点 1 FIFO 入口
0x144	EP1_FIFO_SIZE_ADDR	端点 1 FIFO 大小和地址
0x148	EP1_COM_CFG	端点 1 通用配置寄存器
0x14C	EP1_HUB_CFG	端点 1 HUB 配置寄存器
0x150	EP1_CFG	端点 1 配置
0x154	EP1_REQ_PKT_CNT	端点 1 请求包计数
0x158	EP1_EPX_TRAN	端点 1 事务配置
0x160	EP1_RX_BYTES	端点 1 接收 FIFO 字节数
0x164	EP1_TX_BYTES	端点 1 发送 FIFO 字节数
0x168	EP1_DETAIL_INT_ST	端点 1 详细中断状态
0x16C	EP1_DETAIL_INT_EN	端点 1 详细中断使能
0x180	EP2_FIFO_ENTRY	端点 2 FIFO 入口
0x184	EP2_FIFO_SIZE_ADDR	端点 2 FIFO 大小和地址
0x188	EP2_COM_CFG	端点 2 通用配置寄存器
0x18C	EP2_HUB_CFG	端点 2 HUB 配置寄存器
0x190	EP2_CFG	端点 2 配置
0x194	EP2_REQ_PKT_CNT	端点 2 请求包计数
0x198	EP2_EPX_TRAN	端点 2 事务配置
0x1A0	EP2_RX_BYTES	端点 2 接收 FIFO 字节数
0x1A4	EP2_TX_BYTES	端点 2 发送 FIFO 字节数
0x1A8	EP2_DETAIL_INT_ST	端点 2 详细中断状态
0x1AC	EP2_DETAIL_INT_EN	端点 2 详细中断使能
0x1C0	EP3_FIFO_ENTRY	端点 3 FIFO 入口
0x1C4	EP3_FIFO_SIZE_ADDR	端点 3 FIFO 大小和地址
0x1C8	EP3_COM_CFG	端点 3 通用配置寄存器
0x1CC	EP3_HUB_CFG	端点 3 HUB 配置寄存器
0x1D0	EP3_CFG	端点 3 配置
0x1D4	EP3_REQ_PKT_CNT	端点 3 请求包计数
0x1D8	EP3_EPX_TRAN	端点 3 事务配置
0x1E0	EP3_RX_BYTES	端点 3 接收 FIFO 字节数
0x1E4	EP3_TX_BYTES	端点 3 发送 FIFO 字节数
0x1E8	EP3_DETAIL_INT_ST	端点 3 详细中断状态
0x1EC	EP3_DETAIL_INT_EN	端点 3 详细中断使能
0x200	EP4_FIFO_ENTRY	端点 4 FIFO 入口
0x204	EP4_FIFO_SIZE_ADDR	端点 4 FIFO 大小和地址
0x208	EP4_COM_CFG	端点 4 通用配置寄存器
0x20C	EP4_HUB_CFG	端点 4 HUB 配置寄存器
0x210	EP4_CFG	端点 4 配置
0x214	EP4_REQ_PKT_CNT	端点 4 请求包计数
0x218	EP4_EPX_TRAN	端点 4 事务配置
0x220	EP4_RX_BYTES	端点 4 接收 FIFO 字节数
0x224	EP4_TX_BYTES	端点 4 发送 FIFO 字节数
0x228	EP4_DETAIL_INT_ST	端点 4 详细中断状态
0x22C	EP4_DETAIL_INT_EN	端点 4 详细中断使能
0x240	EP5_FIFO_ENTRY	端点 5 FIFO 入口
0x244	EP5_FIFO_SIZE_ADDR	端点 5 FIFO 大小和地址
0x248	EP5_COM_CFG	端点 5 通用配置寄存器
0x24C	EP5_HUB_CFG	端点 5 HUB 配置寄存器
0x250	EP5_CFG	端点 5 配置
0x254	EP5_REQ_PKT_CNT	端点 5 请求包计数
0x258	EP5_EPX_TRAN	端点 5 事务配置
0x260	EP5_RX_BYTES	端点 5 接收 FIFO 字节数
0x264	EP5_TX_BYTES	端点 5 发送 FIFO 字节数
0x268	EP5_DETAIL_INT_ST	端点 5 详细中断状态
0x26C	EP5_DETAIL_INT_EN	端点 5 详细中断使能
0x280	EP6_FIFO_ENTRY	端点 6 FIFO 入口
0x284	EP6_FIFO_SIZE_ADDR	端点 6 FIFO 大小和地址
0x288	EP6_COM_CFG	端点 6 通用配置寄存器
0x28C	EP6_HUB_CFG	端点 6 HUB 配置寄存器
0x290	EP6_CFG	端点 6 配置
0x294	EP6_REQ_PKT_CNT	端点 6 请求包计数
0x298	EP6_EPX_TRAN	端点 6 事务配置
0x2A0	EP6_RX_BYTES	端点 6 接收 FIFO 字节数
0x2A4	EP6_TX_BYTES	端点 6 发送 FIFO 字节数
0x2A8	EP6_DETAIL_INT_ST	端点 6 详细中断状态
0x2AC	EP6_DETAIL_INT_EN	端点 6 详细中断使能
0x4FC	IP_VERSION	IP 版本

• USB_ID

  Address offset: 0x00.

字段名	位位置	访问权限	复位值	描述
CUST_ID	15:0	RO	16’h2025	客户 ID
DEV_ID	31:16	RO	16’h0301	“设备” ID

• GLB_CFG

  Address offset: 0x04.

字段名	位位置	访问权限	复位值	描述
HOST_MODE	0	RW	0	若置位，则控制器作为主机运行；否则作为外设运行。
SOFT_RST	1	RW	0	若置位，则软复位控制器。该位会自动清零。
RSVD_7_2	7:2	RO	0	保留
FUNC_ADDR	14:8	RW	0	功能地址（用于主机模式下的设备地址）
RSVD_15_15	15	RO	0	保留
TX_EP_NUM	19:16	RO	7	发送端点数量
RX_EP_NUM	23:20	RO	7	接收端点数量
RSVD_24_31	31:24	RO	0	保留

• EP_INT

  Address offset: 0x08.

字段名	位位置	访问权限	复位值	描述
EP0_INT	0	RO	0	端点 0 中断状态。若 EP0_DETAIL_INT_ST 被清除，则此位也会被清除。
EP1_TX_INT	1	RO	0	端点 1 发送中断状态。若 EP1_DETAIL_INT_ST 被清除，则此位也会被清除。
EP2_TX_INT	2	RO	0	端点 2 发送中断状态。若 EP2_DETAIL_INT_ST 被清除，则此位也会被清除。
EP3_TX_INT	3	RO	0	端点 3 发送中断状态。若 EP3_DETAIL_INT_ST 被清除，则此位也会被清除。
EP4_TX_INT	4	RO	0	端点 4 发送中断状态。若 EP4_DETAIL_INT_ST 被清除，则此位也会被清除。
EP5_TX_INT	5	RO	0	端点 5 发送中断状态。若 EP5_DETAIL_INT_ST 被清除，则此位也会被清除。
EP6_TX_INT	6	RO	0	端点 6 发送中断状态。若 EP6_DETAIL_INT_ST 被清除，则此位也会被清除。
RSVD_7_15	15:7	RO	0	保留
RSVD_16_16	16	RO	0	保留
EP1_RX_INT	17	RO	0	端点 1 接收中断状态。若 EP1_DETAIL_INT_ST 被清除，则此位也会被清除。
EP2_RX_INT	18	RO	0	端点 2 接收中断状态。若 EP2_DETAIL_INT_ST 被清除，则此位也会被清除。
EP3_RX_INT	19	RO	0	端点 3 接收中断状态。若 EP3_DETAIL_INT_ST 被清除，则此位也会被清除。
EP4_RX_INT	20	RO	0	端点 4 接收中断状态。若 EP4_DETAIL_INT_ST 被清除，则此位也会被清除。
EP5_RX_INT	21	RO	0	端点 5 接收中断状态。若 EP5_DETAIL_INT_ST 被清除，则此位也会被清除。
EP6_RX_INT	22	RO	0	端点 6 接收中断状态。若 EP6_DETAIL_INT_ST 被清除，则此位也会被清除。
RSVD_23_31	31:23	RO	0	保留

• EP_INT_EN

  Address offset: 0x0C.

字段名	位位置	访问权限	复位值	描述
EP0_TX_INT_EN	0	RW	1	端点 0 发送中断使能
EP1_TX_INT_EN	1	RW	1	端点 1 发送中断使能
EP2_TX_INT_EN	2	RW	1	端点 2 发送中断使能
EP3_TX_INT_EN	3	RW	1	端点 3 发送中断使能
EP4_TX_INT_EN	4	RW	1	端点 4 发送中断使能
EP5_TX_INT_EN	5	RW	1	端点 5 发送中断使能
EP6_TX_INT_EN	6	RW	1	端点 6 发送中断使能
RSVD_7_15	15:7	RO	0	保留
RSVD_16_16	16	RO	0	保留
EP1_RX_INT_EN	17	RW	1	端点 1 接收中断使能
EP2_RX_INT_EN	18	RW	1	端点 2 接收中断使能
EP3_RX_INT_EN	19	RW	1	端点 3 接收中断使能
EP4_RX_INT_EN	20	RW	1	端点 4 接收中断使能
EP5_RX_INT_EN	21	RW	1	端点 5 接收中断使能
EP6_RX_INT_EN	22	RW	1	端点 6 接收中断使能
RSVD_23_31	31:23	RO	0	保留

• GLB_INT

  Address offset: 0x10.

字段名	位位置	访问权限	复位值	描述
SUSPEND_INT	0	WIC	0	当总线上检测到挂起信号时置位。仅在从设备模式下有效。
RESUME_INT	1	WIC	0	当总线上检测到恢复信号时置位。仅在从设备模式下有效。
RESET_INT	2	WIC	0	当总线上检测到复位信号时置位。仅在从设备模式下有效。
BABBLE_INT	3	WIC	0	当检测到 Babble 异常时置位。仅在主机模式下有效。
SOF_INT	4	WIC	0	当新帧开始时置位。仅在从设备模式下有效。
CONN_INT	5	WIC	0	当检测到设备连接时置位。仅在主机模式下有效。
DISCONN_INT	6	WIC	0	在主机模式下，当检测到设备断开时置位；在从设备模式下，当会话结束时置位。
VBUS_ERR_INT	7	WIC	0	当 VBUS 电压低于有效阈值时置位。仅在会话期间有效。
SRP_DET_INT	8	WIC	0	当检测到会话请求信号（SRP）时置位。仅用于 A 设备，由 CPU 读取清除。
ERR_DET_INT	9	WIC	0	当数据包解码模块检测到错误时置位。
RSVD_10_31	31:10	RO	0	保留

• GLB_INT_EN

  Address offset: 0x14.

字段名	位位置	访问权限	复位值	描述
SUSPEND_INT_EN	0	RW	1	挂起中断使能。
RESUME_INT_EN	1	RW	1	恢复中断使能。
RESET_INT_EN	2	RW	1	复位中断使能。
BABBLE_INT_EN	3	RW	1	Babble 异常中断使能。
SOF_INT_EN	4	RW	1	新帧开始（SOF）中断使能。
CONN_INT_EN	5	RW	1	连接中断使能。
DISCONN_INT_EN	6	RW	1	断开连接中断使能。
VBUS_ERR_INT_EN	7	RW	1	VBUS 错误中断使能。
SRP_DET_INT_EN	8	RW	1	会话请求（SRP）检测中断使能。
ERR_DET_INT_EN	9	RW	1	数据包解码错误中断使能。
RSVD_10_31	31:10	RO	0	保留

• FRAME_NUM

  Address offset: 0x18.

字段名	位位置	访问权限	复位值	描述
FRAME_NUMBER	10:0	RO	0	帧号。
RSVD_11_31	31:11	RO	0	保留

• TEST_MODE

  Address offset: 0x1C.

字段名	位位置	访问权限	复位值	描述
Test_SE0_NAK	0	RW	0	CPU 将此位设为 1 可进入 USB 2.0 规范 7.1.20 定义的 test_se0_nak 模式。在此模式下，控制器保持高速模式，但对任何有效的 IN 令牌响应 NAK。
Test_J	1	RW	0	CPU 将此位设为 1 可进入 test_j 模式（USB 2.0 规范 7.1.20）。在此模式下，控制器在总线上持续发送 J 状态信号。
Test_K	2	RW	0	CPU 将此位设为 1 可进入 test_k 模式（USB 2.0 规范 7.1.20）。在此模式下，控制器在总线上持续发送 K 状态信号。
Test_Packet	3	RW	0	CPU 将此位设为 1 可进入 test_packet 模式（USB 2.0 规范 7.1.20）。在此模式下，控制器在总线上重复发送一个 53 字节的测试包（test packet）。
Force_HS	4	RW	0	CPU 设置此位可强制控制器进入高速模式，或与 bit 6 配合使用以在 USB 复位后强制进入高速模式。
Force_FS	5	RW	0	CPU 设置此位可强制控制器进入全速模式，或与 bit 6 配合使用以在 USB 复位后强制进入全速模式。
Force_HOST	6	RW	0	CPU 设置此位可指令核心在会话位置位时进入主机模式，无论是否有外设连接。该核心将在主机模式下保持，直到会话位被清除。工作速度由Force_HS 和 Force_FS 位决定： 2’b11: 未定义 2’b10: 主机高速模式 2’b01: 主机全速模式 2’b00: 主机低速模式
RSVD_7_7	7	RO	0	保留
TEST_EN	8	RW	0	用于测试模式的位，可加速 UTMI 控制 FSM 的仿真调试。仅用于调试。
RSVD_9_31	31:9	RO	0	保留

• CMD_SENT_INTV

  Address offset: 0x24.

字段名	位位置	访问权限	复位值	描述
CMD_SENT_INTVAL	14:0	RW	0x10	两次命令发送之间的间隔。
RSVD_15_31	31:15	RO	0	保留

• TRANS_INTV

  Address offset: 0x28.

字段名	位位置	访问权限	复位值	描述
DIFF_DIR_INTVAL	14:0	RW	0x1FF	两次方向切换命令之间的间隔。
RSVD_15_15	15	RO	0	保留
SAME_DIR_INTVAL	30:16	RW	0x1FF	两次同向命令之间的间隔。
RSVD_31_31	31	RO	0	保留

• ISO_INTV

  Address offset: 0x2C.

字段名	位位置	访问权限	复位值	描述
NEXT_ISO_INTVAL	14:0	RW	0xF	顺序等时（isochronous）命令之间的间隔。
RSVD_15_15	15	RO	0	保留
TX_ISO_INTVAL	30:16	RW	0xF	发送顺序等时命令之间的间隔。
RSVD_31_31	31	RO	0	保留

• BULK_SS2NEXT_INTV

  Address offset: 0x30.

字段名	位位置	访问权限	复位值	描述
BULK_SS2CS_INTVAL	14:0	RW	0xF	Start-Split 到 Complete-Split 事务之间的间隔。
RSVD_15_15	15	RO	0	保留
BULK_SS2SS_INTVAL	30:16	RW	0xF	Start-Split 到 Retry Start-Split 事务之间的间隔。
RSVD_31_31	31	RO	0	保留

• BULK_CS2NEXT_INTV

  Address offset: 0x34.

字段名	位位置	访问权限	复位值	描述
BULK_CS2CS_INTVAL	14:0	RW	0xF	Complete-Split 到 Retry Complete-Split 事务之间的间隔。
RSVD_15_15	15	RO	0	保留
BULK_CS2SS_INTVAL	30:16	RW	0xF	Complete-Split 到 Retry Start-Split 事务之间的间隔。
RSVD_31_31	31	RO	0	保留

• BULK_CS2IMM_INTV

  Address offset: 0x38.

字段名	位位置	访问权限	复位值	描述
PER_CS2CSIMM_INTVAL	14:0	RW	0xF	Complete-Split 到 Retry Immediate Complete-Split 事务之间的间隔（周期模式）。
RSVD_15_15	15	RO	0	保留
BULK_CS2CSIMM_INTVAL	30:16	RW	0xF	Complete-Split 到 Retry Immediate Complete-Split 事务之间的间隔（批量模式）。
RSVD_31_31	31	RO	0	保留

• INT_INTV

  Address offset: 0x3C.

字段名	位位置	访问权限	复位值	描述
NEXT_INT_INTVAL	14:0	RW	0xF	顺序中断命令之间的间隔。
RSVD_15_15	15	RO	0	保留
SPLIT_CS2IDLE_INTVAL	30:16	RW	0xF	Complete-Split 到 IDLE 状态之间的间隔。
RSVD_31_31	31	RO	0	保留

• PHYCTRL_TIME_CFG1

  Address offset: 0x40.

字段名	位位置	访问权限	复位值	描述
t_arise	23:0	RW	6000000	VBUS 上升超时时间，100ms。
RSVD_24_31	31:24	RO	0	保留

• PHYCTRL_TIME_CFG2

  Address offset: 0x44.

字段名	位位置	访问权限	复位值	描述
t_acon	23:0	RW	7200000	设备连接定时器，120ms。
RSVD_24_31	31:24	RO	0	保留

• PHYCTRL_TIME_CFG3

  Address offset: 0x48.

字段名	位位置	访问权限	复位值	描述
t_fsto	19:0	RW	180000	全速空闲超时时间，3ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG4

  Address offset: 0x4C.

字段名	位位置	访问权限	复位值	描述
t_devto	19:0	RW	300000	当 A 设备处于空闲状态时的超时时间，5ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG5

  Address offset: 0x50.

字段名	位位置	访问权限	复位值	描述
t_uch	19:0	RW	66000	高速上游 chirp 持续时间，1.1ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG6

  Address offset: 0x54.

字段名	位位置	访问权限	复位值	描述
t_wtrev	19:0	RW	180000	高速转全速恢复时间，3ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG7

  Address offset: 0x58.

字段名	位位置	访问权限	复位值	描述
t_bwhnp	19:0	RW	120000	开始高速 HNP 前的延迟时间，2ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG8

  Address offset: 0x5C.

字段名	位位置	访问权限	复位值	描述
t_dplent	19:0	RW	132000	测试模式下数据线脉冲持续时间，2.2ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG9

  Address offset: 0x60.

字段名	位位置	访问权限	复位值	描述
t_dplen	19:0	RW	360000	数据线脉冲持续时间，6ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG10

  Address offset: 0x64.

字段名	位位置	访问权限	复位值	描述
t_vplent	19:0	RW	132000	VBUS 充电持续时间（测试模式），2.2ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG11

  Address offset: 0x68.

字段名	位位置	访问权限	复位值	描述
t_hnpdis	19:0	RW	300000	HNP 断开检测持续时间，5ms。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG12

  Address offset: 0x6C.

字段名	位位置	访问权限	复位值	描述
t_wthsh	19:0	RW	240000	在高速主机挂起状态下，等待 4ms 后检查设备是否断开。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG13

  Address offset: 0x70.

字段名	位位置	访问权限	复位值	描述
t_srpintr	19:0	RW	120000	当 SE0 信号持续超过 2ms 时，进入会话请求（SRP）条件。
RSVD_20_31	31:20	RO	0	保留

• PHYCTRL_TIME_CFG14

  Address offset: 0x74.

字段名	位位置	访问权限	复位值	描述
t_wuch	7:0	RW	6	发送上行 chirp 前的延迟。
t_wrstfs	15:8	RW	150	全速复位超时时间，2.5μs。
t_hsrcov	23:16	RW	60	高速信号结束后的线路状态恢复时间，1μs。
t_se0	31:24	RW	36	恢复信号结束时的 SE0 持续时间，0.6μs。

• PHYCTRL_TIME_CFG15

  Address offset: 0x78.

字段名	位位置	访问权限	复位值	描述
t_acont	7:0	RW	150	A 设备在测试模式下的连接定时器，2.5μs。
t_heoct	15:8	RW	60	主机 chirp 结束持续时间（测试模式），1μs。
t_hhsrtn	23:16	RW	100	从高速主机恢复信号结束到开始主机操作的延迟（测试模式）。
t_wtidt	31:24	RW	150	上电后到检测 ID 引脚的延迟（测试模式）。

• PHYCTRL_TIME_CFG16

  Address offset: 0x7C.

字段名	位位置	访问权限	复位值	描述
t_hsrtn	7:0	RW	200	从高速恢复信号结束到启用 UTMI 正常工作模式的延迟。
t_vplen	15:8	RW	127	VBUS 充电持续时间 × 2¹⁶。
t_flit	23:16	RW	150	最小 chirp 状态持续时间，2.5μs。
t_fsdiscon	31:24	RW	160	检测全速断开定时器，SE0 > 2.67μs。

• PHYCTRL_TIME_CFG17

  Address offset: 0x80.

字段名	位位置	访问权限	复位值	描述
t_ipd	7:0	RW	7	在高速或全速模式下，两次 TX 传输之间的最短时间间隔。
t_ipd_ls	15:8	RW	40	在低速模式下，两次 TX 传输之间的最短时间间隔。
t_min_busy	23:16	RW	7	在全速或高速模式下，一次 TX 传输所需的最短时间。
t_min_busy_ls	31:24	RW	36	在低速模式下，一次 TX 传输所需的最短时间。

• PHYCTRL_TIME_CFG18

  Address offset: 0x84.

字段名	位位置	访问权限	复位值	描述
wid_tm_cfg	7:0	RW	128	上电后采样 PHY ID 引脚的时间 × 2¹⁶。
wcon_tm_cfg	15:8	RW	128	检查设备连接的时间 × 2¹⁶。
RSVD_16_31	31:16	RO	0	保留

• PHYCTRL_TIME_CFG19

  Address offset: 0x88.

字段名	位位置	访问权限	复位值	描述
t_acons	15:0	RW	1680	HNP 模式下设备连接定时器，28μs。
t_wtfs	31:16	RW	60000	检查设备连接的时间，1ms。

• PHYCTRL_TIME_CFG20

  Address offset: 0x8C.

字段名	位位置	访问权限	复位值	描述
t_fsrtn	15:0	RW	160	从全速恢复信号结束到启用 UTMI 正常工作模式的延迟，传输 4 字节。
t_wrsth	31:16	RW	6000	高速复位超时时间，100μs。

• PHYCTRL_TIME_CFG21

  Address offset: 0x90.

字段名	位位置	访问权限	复位值	描述
t_hchrdet	15:0	RW	300	检测设备上行 chirp 的时间，5μs。
t_chcrp	31:16	RW	6000	主机 chirp 持续时间，100μs。

• PHYCTRL_TIME_CFG22

  Address offset: 0x94.

字段名	位位置	访问权限	复位值	描述
t_heoc	15:0	RW	6000	主机 chirp 结束持续时间，100μs。
t_hfseor	31:16	RW	1120	全速主机恢复信号结束时间，28 个低速位。

• PHYCTRL_TIME_CFG23

  Address offset: 0x98.

字段名	位位置	访问权限	复位值	描述
t_hhsrtn	15:0	RW	6040	从高速主机恢复信号结束到开始主机操作的延迟。
t_srpdet	31:16	RW	61440	主机设备检测 SRP 数据并加上持续时间后生成 SRP 中断的时间。

• PHY_CTRL

  Address offset: 0xA0.

字段名	位位置	访问权限	复位值	描述
SESSION	0	RW	0	在主机模式下，CPU 设置为 1 以启动会话，设置为 0 以结束会话并进入空闲状态；在设备模式下，控制器会在传输开始时置位，并在结束后清零。
RESET	1	RW	0	在主机模式下，CPU 设置为 1 以发送复位命令，复位超时后清零；在设备模式下，检测到复位时置位，复位完成进入空闲后清零，置位后必须保持超过 10ms。
HS_ENAB	2	RW	0	使能 PHY 支持高速传输。设为 1 后，在完成高速握手后将运行在高速模式；否则运行在全速模式。
SUSP_ENAB	3	RW	0	使能 PHY 进入挂起模式并停止工作。设为 1 时，PHY 停止工作并关闭时钟；设为 0 时，PHY 仍保持时钟。
SOFT_CON	4	RW	1	软件控制传输是否断开。设为 1 时正常传输；设为 0 时中断当前传输并返回空闲状态。
SUSPEND	5	RW	0	主机模式下用于向设备发送挂起命令（设为 1），设备模式下 CPU 只能读取该状态（设为 1 时表示收到恢复中断或远程恢复命令）。控制器在 IDLE 状态下会清零。
RESUME	6	RW	0	主机或设备均可使用此位进行恢复操作。主机模式下，当连接的设备处于挂起状态时，CPU 设为 1 发送恢复命令；设备模式下，从设备可通过远程恢复主机（设为 1），但需保持超过 10ms 且不超过 15ms 后清零。主机模式下检测到恢复中断时，控制器设为 1，随后由 CPU 清零。
PHY_TYPE	7	RW	0	PHY 类型选择： ‘1’: 选择内部 USB 1.1 PHY ‘0’: 选择外部 USB 2.0 PHY
FS_PHY_SPEED	8	RW	0	USB 1.1 PHY 速度选择： ‘1’: 内部 USB 1.1 PHY 工作在低速模式 ‘0’: 内部 USB 1.1 PHY 工作在全速模式
FS_PHY_MODE	9	RW	0	USB 1.1 PHY 模式选择： ‘1’: 内部 USB 1.1 PHY 带有 TX_SE0 引脚 ‘0’: 内部 USB 1.1 PHY 不带 TX_SE0 引脚
FS_SUSPEND_REVERSE	10	RW	1	当设为 1 时，反转全速 PHY 的挂起引脚。
CP_XCTRL	11	RW	1	充电泵使能。
RSVD_12_31	31:12	RO	0	保留

• OTG_CTRL

  Address offset: 0xA4.

字段名	位位置	访问权限	复位值	描述
OTG_EN	0	RW	0	使能控制器中的 OTG 功能。设为 1 时启用 OTG；设为 0 时禁用。特别地，当选择内部 USB 1.1 PHY 时，可通过此位在外部情况下禁用 OTG。
SET_ID	1	RW	0	当 OTG 功能被禁用时，通过此位设置 PHY 工作模式： ‘0’: PHY 工作在设备模式 ‘1’: PHY 工作在主机模式
HOST_REQ	2	RW	0	B 设备希望切换到主机模式时，该位设为 1。
RSVD_3_3	3	RO	0	保留
A_DEV	4	RO	0	响应 OTG 中设备的 ID。仅当 OTG_EN 为 1 时有效： ‘1’: 表示当前设备是 A 设备 ‘0’: 表示当前设备是 B 设备
VBUS	6:5	RO	0	反映 VBUS 的电压状态： ‘11’: VBUS > VBUSVLD ‘10’: VBUS < VBUSVLD 且 AVALID < VBUS < VBUSVLD ‘01’: VBUSLO < VBUS < AVALID ‘00’: VBUS < VBUSLO
RSVD_7_31	31:7	RO	0	保留

• PHY_CTRL_STATUS

  Address offset: 0xA8.

字段名	位位置	访问权限	复位值	描述
FS_DEV	0	RO	0	表示连接了一个全速设备。
LS_DEV	1	RO	0	表示连接了一个低速设备。
HS_MODE	2	RO	0	表示当前处于高速模式。
POWER_DOWN_STATE	3	RO	0	表示当前处于电源关闭模式。
RSVD_4_31	31:4	RO	0	保留

• PHY_CFG

  Address offset: 0xAC.

字段名	位位置	访问权限	复位值	描述
FS_PHY_SEL	0	RW	0	全速 PHY 选择。
DLL_POS	3:1	RW	3	DLL 位置选择。
DLL_TAP_SEL	4	RW	0	DLL TAP 选择。
FS_RX_HOLD_TX	5	RW	0	全速接收端保持发送控制。
LS_SOF	6	RW	0	低速 SOF 控制。
RSVD_7_7	7	RO	0	保留
ERR_CLR	8	RW	0	错误清除。
ERR_STA	11:9	RO	0	错误状态。
RX_STATE	13:12	RO	0	接收状态。
RSVD_14_15	15:14	RO	0	保留
HYSCTL_VP	17:16	RW	0	滞回控制电压正端。
HYSCTL_VM	19:18	RW	0	滞回控制电压负端。
RSVD_20_31	31:20	RO	0	保留

• TEST_PACKET_INTVAL

  Address offset: 0xB0.

字段名	位位置	访问权限	复位值	描述
TEST_PACKET_INTVL	14:0	RW	0x10	测试包之间的间隔时间。仅在测试模式下启用 Test_Packet 时有效。
RSVD_15_31	31:15	RO	0	保留

• HS_EOF_CFG

  Address offset: 0xB4.

字段名	位位置	访问权限	复位值	描述
HS_EOF1	15:0	RW	0x400	设置高速事务中 EOP 前停止新事务的时间（默认值对应 17.07μs）。
RSVD_16_31	31:16	RO	0	保留

• FS_EOF_CFG

  Address offset: 0xB8.

字段名	位位置	访问权限	复位值	描述
FS_EOF1	15:0	RW	0xA00	设置全速事务中 EOP 前停止新事务的时间（默认值对应 42.67μs）。
RSVD_16_31	31:16	RO	0	保留

• LS_EOF_CFG

  Address offset: 0xBC.

字段名	位位置	访问权限	复位值	描述
LS_EOF1	15:0	RW	0xA14	设置低速事务中 EOP 前停止新事务的时间（默认值对应 43μs）。
RSVD_16_31	31:16	RO	0	保留

• XCLK_XRST_CFG

  Address offset: 0xC0.

字段名	位位置	访问权限	复位值	描述
CFG_PAD_XRSTN	0	RW	0	配置 xrstn_pad_o oval 的复位信号。 xrstn_pad_o oval = rst_n & cfg_pad_xrstn CPU 可设置该位以释放对 xrstn_pad_o oval 的复位，从而发送到 ULPI PHY。
RSVD_1_7	7:1	RO	0	保留
XCLK_PLL_DIV	11:8	RW	7	XCLK PLL 分频因子。
XCLK_PLL_EN	12	RW	1	XCLK PLL 分频因子使能指示。 当 CPU 设置该位时，xclk_pll_div 才生效。
RSVD_13_31	31:13	RO	0	保留

• PHY_DEBUG

  Address offset: 0xC4.

字段名	位位置	访问权限	复位值	描述
ULPI_PHY_DEBUG	1:0	RW	0	ULPI PHY 寄存器调试配置。
ULPI_PHY_ADDR	7:2	RW	0	ULPI PHY 寄存器地址。
ULPI_PHY_REG_WDATA	15:8	RW	0	ULPI PHY 寄存器写入数据。
ULPI_PHY_REG_RDATA	23:16	RO	0	ULPI PHY 寄存器读取数据。
ULPI_TX_DLY	27:24	RW	7	配置 ULPI TX 延迟。
ULPI_OE_DLY	28	RW	1	配置 ULPI OE 延迟。
RSVD_29_31	31:29	RO	0	保留

• MFRAME_CYCLES

  Address offset: 0xD0.

字段名	位位置	访问权限	复位值	描述
MFRAME_CYCLES	15:0	RW	7499	生成 SOF 所需的时钟周期数。
MFRAME_DEVIATION	31:16	RW	7489	作为外设时生成 SOF 的时钟周期偏差。

• EP_ST

  Address offset: 0xD4.

字段名	位位置	访问权限	复位值	描述
EP_IDLE_ST	0	RO	1	所有端点均处于空闲状态。
Reserved	3:1	/	0x0	/
EP0_STAGE	7:4	RO	0	从机模式下控制传输阶段。
Reserved	31:8	/	0x0	/

• EPn_FIFO_ENTRY (n=0-6)

  Address offset: 0x100 + n*0x40.

字段名	位位置	访问权限	复位值	描述
EP_FIFO_ENTRY	31:0	RW	0	每个端点 RAM 的入口。

• EPn_FIFO_SIZE_ADDR (n=0-6)

  Address offset: 0x104 + n*0x40.

字段名	位位置	访问权限	复位值	描述
FIFO_SIZE	3:0	RW	0	若配置为 k（k 应在 3 到 13 之间），FIFO 大小为 2**k 字节。
FIFO_START_ADDR	14:4	RW	0	端点 FIFO 的起始地址，单位为 8 字节。
RSVD_15_15	15	RO	0	保留
FIFO_START_ADDR_TX	26:16	RW	0x8	Endpoint 0 FIFO 的起始地址，单位为 8 字节。
RSVD_27_30	30:27	RO	0	保留
FLUSH_FIFO	31	RW	0	清空端点 FIFO。 设置后会自动清除。

• EPn_COM_CFG (n=0-6)

  Address offset: 0x108 + n*0x40.

字段名	位位置	访问权限	复位值	描述
CLR_ERR_CNT_RCV_NAK	0	RW	1	在 HUB 分裂事务中接收到 NAK 后清除错误计数。
SEND_STALL	1	RW	0	仅在作为外设时有效。 CPU 设置该位以向主机发送 STALL 握手。 发送 STALL 后，此位会被清除。
RSVD_2_2	2	RO	0	保留
DIS_PING	3	RW	0	仅在作为主机时有效。 CPU 设置该位以指示控制器不在事务中发出 PING 令牌。
REQ_IN	4	RW	0	仅在作为主机时有效。 CPU 设置该位以请求 IN 事务。 当 RxPktRdy 被设置时，该位被清除。
RSVD_5_5	5	RO	0	保留
TARGET_SPEED	7:6	RW	0	目标设备的操作速度： 2’b00: 未使用 2’b01: 高速 2’b10: 全速 2’b11: 低速 仅当多点功能启用且作为主机时有效。
NAK_LIMIT	12:8	RW	0	仅在作为主机时有效。 如果主机接收 NAK 响应的时间超过帧/微帧数量的 2**NAK_limit，外设将被暂停。
RSVD_13_29	29:13	RO	0	保留
RX_PKT_RDY	30	RW	0	控制器在接收到数据包后设置该位。 CPU 在读取数据包后清除该位。
TX_PKT_RDY	31	RW	0	CPU 在将数据包加载到 FIFO 后设置该位。 控制器在数据包发送完成后清除该位。

• EPn_HUB_CFG (n=0-6)

  Address offset: 0x10C + n*0x40.

字段名	位位置	访问权限	复位值	描述
TARGET_FUNC_ADDR	6:0	RW	0	目标功能地址。 TxFuncAddr 必须在 EPn 上定义，RxFuncAddr 在 EPn 上不存在。
RSVD_7_7	7	RO	0	保留
HUB_PORT	14:8	RW	0	集线器端口。 TxHubPort 必须在 EPn 上定义，RxHubPort 在 EPn 上不存在。
RSVD_15_15	15	RO	0	保留
HUB_ADDR	22:16	RW	0	集线器地址。 TxHubAddr 必须在 EPn 上定义，RxHubAddr 在 EPn 上不存在。
MULT_TRANS	23	RW	0	支持多事务。
RSVD_24_31	31:24	RO	0	保留

• EPn_CFG (n=0-6)

  Address offset: 0x110 + n*0x40.

字段名	位位置	访问权限	复位值	描述
AUTO_CLEAR	0	RW	0	仅在作为外设时有效。 若 CPU 设置该位，则 RxPktRdy 会在所有数据从 Rx FIFO 卸载后自动清除。
DATA_END	1	RW	0	仅在作为外设且处于 RX 方向时有效。 CPU 设置该位以指示接收到最后一个数据。
SEND_NAK_NODATA	2	RW	0	仅在作为外设时有效。 若 CPU 设置该位，控制器将在状态阶段收到 IN 令牌且 TxPktRdy 未置位时发送 NAK。 默认值为 0b，控制器在状态阶段收到 IN 令牌时发送 DATA1。
ST_STAGE	3	RW	0	仅在作为外设时有效。 若 CPU 设置该位，控制器进入状态阶段并接收 IN 令牌。 默认值为 0b，CPU 在收到 SETUP 令牌且发现是设备到主机方向但传输大小为 0 时设置该位。 此位应在设置 TxPktRdy 前设置。
RSVD_4_7	7:4	RO	0	保留
SETUP_PKT	8	RW	0	仅在作为主机时有效。 CPU 设置该位以请求 SETUP 事务。
STATUS_PKT	9	RW	0	仅在作为主机时有效。 CPU 在 TxPktRdy 或 ReqIn 位被设置的同时设置该位，执行状态阶段事务。
RSVD_10_15	15:10	RO	0	保留
MAX_PAYLOAD	23:16	RW	0x40	单次事务的最大负载。
RSVD_24_31	31:24	RO	0	保留

• EPn_REQ_PKT_CNT (n=0-6)

  Address offset: 0x114 + n*0x40.

字段名	位位置	访问权限	复位值	描述
RX_BYTES	14:0	RO	0	FIFO 中接收到的数据字节数。
RSVD_15_31	31:15	RO	0	保留

• EPn_EPX_TRAN (n=0-6)

  Address offset: 0x118 + n*0x40.

字段名	位位置	访问权限	复位值	描述
TX_BYTES	14:0	RO	0	FIFO 中待发送的数据字节数。
RSVD_15_31	31:15	RO	0	保留

• EPn_RX_BYTES (n=0-6)

  Address offset: 0x120 + n*0x40.

字段名	位位置	访问权限	复位值	描述
RX_BYTES	14:0	RO	0	FIFO 中接收到的数据字节数。
RSVD_15_31	31:15	RO	0	保留

• EPn_TX_BYTES (n=0-6)

  Address offset: 0x124 + n*0x40.

字段名	位位置	访问权限	复位值	描述
TX_BYTES	14:0	RO	0	FIFO 中待发送的数据字节数。
RSVD_15_31	31:15	RO	0	保留

• EPn_DETAIL_INT_ST (n=0-6)

  Address offset: 0x128 + n*0x40.

字段名	位位置	访问权限	复位值	描述
SENT_STALL	0	WIC	0	仅在作为外设时有效。 控制器已向主机发送 STALL 握手。 此位在 CPU 读取后自动清除。
RCV_STALL	1	WIC	0	仅在作为主机时有效。 控制器已接收 STALL 握手。 此位在 CPU 读取后自动清除。
NO_RSP_ERR	2	WIC	0	仅在作为主机时有效。 当三次尝试均未收到外设响应时置位。 CPU 读取后自动清除。
NAK_TIMEOUT	3	WIC	0	仅在作为主机时有效。 控制器在 NAK 超过配置时间后置位。 CPU 读取后自动清除。
RSVD_4_4	4	RO	0	保留
SPLIT_EP_HALTED	5	WIC	0	仅在作为主机进行分裂事务时有效。 外设端点被暂停。
RSVD_6_19	19:6	RO	0	保留
SET_RX_PKTRDY	20	WIC	0	控制器在接收到数据包后置位。 CPU 在读取数据包后清除该位。
RXFIFO_UNDERFLOW	21	WIC	0	RX FIFO 下溢。
RSVD_22_25	25:22	RO	0	保留
DATA_NOT_RDY	26	WIC	0	仅在作为外设且处于 TX 方向时有效。 控制器在收到 IN 令牌但 TxPktRdy 未置位时置位。 CPU 可写入 0 清除。
TXFIFO_OVRFLOW	27	WIC	0	TX FIFO 上溢，因为 CPU 写入的数据超过了 FIFO 容量。
CLR_TX_PKTRDY	28	WIC	0	控制器在卸载所有数据包后置位。
CTRL_TRAN_ERR	29	WIC	0	仅在作为外设时有效。 枚举过程中存在错误。
CTRL_STATUS_END	30	WIC	0	仅在 EPn 作为外设时有效。 状态阶段结束。
RSVD_31_31	31	RO	0	保留
DATA_NOT_RDY	26	WIC	0	仅在作为外设且处于 TX 方向时有效。 控制器在收到 IN 令牌但 TxPktRdy 未置位时置位。 CPU 可写入 0 清除。
TXFIFO_OVRFLOW	27	WIC	0	TX FIFO 上溢，因为 CPU 写入的数据超过了 FIFO 容量。
CLR_TX_PKTRDY	28	WIC	0	控制器在卸载所有数据包后置位。
CTRL_TRAN_ERR	29	WIC	0	仅在作为外设时有效。 枚举过程中存在错误。
CTRL_STATUS_END	30	WIC	0	仅在 EPn 作为外设时有效。 状态阶段结束。
RSVD_31_31	31	RO	0	保留

• EPn_DETAIL_INT_EN (n=0-6)

  Address offset: 0x12C + n*0x40.

字段名	位位置	访问权限	复位值	描述
SENT_STALL_INT_EN	0	RW	1	发送 STALL 令牌中断使能。
RCV_STALL_INT_EN	1	RW	1	接收 STALL 令牌中断使能。
NO_RSP_ERR_INT_EN	2	RW	1	无响应错误中断使能。
NAK_TIMEOUT_INT_EN	3	RW	1	接收 NAK 超时中断使能。
RSVD_4_4	4	RO	0	保留
SPLIT_EP_HALTED_INT_EN	5	RW	1	端点暂停中断使能。
RSVD_6_19	19:6	RO	0	保留
SET_RX_PKTRDY_INT_EN	20	RW	1	设置 RxPktRdy 中断使能。
RXFIFO_UNDERFLOW_INT_EN	21	RW	1	RX FIFO 下溢中断使能。
RSVD_22_25	25:22	RO	0	保留
DATA_NOT_RDY_INT_EN	26	RW	1	接收 IN 令牌时数据未就绪中断使能。
TXFIFO_OVRFLOW_INT_EN	27	RW	1	TX FIFO 上溢中断使能。
CLR_TX_PKTRDY_INT_EN	28	RW	1	清除 TxPktRdy 中断使能。
CTRL_TRAN_ERR_INT_EN	29	RW	1	事务错误中断使能。
STATUS_END_INT_EN	30	RW	1	状态阶段结束中断使能。
RSVD_31_31	31	RO	0	保留

• IP_VERSION

  Address offset: 0x4FC.

字段名	位位置	访问权限	复位值	描述
VERSION_NUM	31:0	RO	0x0001_0307	USB 控制器的 IP 版本号。

DMA寄存器

• 寄存器及其对应偏移量

偏移地址	寄存器名称	功能描述
0x500	IDMA_CHNL0_CTRL	IDMA 通道 0 配置
0x504	IDMA_CHNL0_START_ADDR_L	IDMA 通道 0 起始低地址
0x50C	DMA_CHNL0_COUNT	IDMA 通道 0 数据长度配置
0x510	DMA_CHNL0_INT_ST	IDMA 通道 0 详细中断状态
0x514	DMA_CHNL0_INT_EN	IDMA 通道 0 中断使能
0x520	IDMA_CHNL1_CTRL	IDMA 通道 1 配置
0x524	IDMA_CHNL1_START_ADDR_L	IDMA 通道 1 起始低地址
0x52C	DMA_CHNL1_COUNT	IDMA 通道 1 数据长度配置
0x530	DMA_CHNL1_INT_ST	IDMA 通道 1 详细中断状态
0x534	DMA_CHNL1_INT_EN	IDMA 通道 1 中断使能
0x540	IDMA_CHNL2_CTRL	IDMA 通道 2 配置
0x544	IDMA_CHNL2_START_ADDR_L	IDMA 通道 2 起始低地址
0x54C	DMA_CHNL2_COUNT	IDMA 通道 2 数据长度配置
0x550	DMA_CHNL2_INT_ST	IDMA 通道 2 详细中断状态
0x554	DMA_CHNL2_INT_EN	IDMA 通道 2 中断使能
0x560	IDMA_CHNL3_CTRL	IDMA 通道 3 配置
0x564	IDMA_CHNL3_START_ADDR_L	IDMA 通道 3 起始低地址
0x56C	DMA_CHNL3_COUNT	IDMA 通道 3 数据长度配置
0x570	DMA_CHNL3_INT_ST	IDMA 通道 3 详细中断状态
0x574	DMA_CHNL3_INT_EN	IDMA 通道 3 中断使能
0x580	IDMA_CHNL4_CTRL	IDMA 通道 4 配置
0x584	IDMA_CHNL4_START_ADDR_L	IDMA 通道 4 起始低地址
0x58C	DMA_CHNL4_COUNT	IDMA 通道 4 数据长度配置
0x590	DMA_CHNL4_INT_ST	IDMA 通道 4 详细中断状态
0x594	DMA_CHNL4_INT_EN	IDMA 通道 4 中断使能
0x5A0	IDMA_CHNL5_CTRL	IDMA 通道 5 配置
0x5A4	IDMA_CHNL5_START_ADDR_L	IDMA 通道 5 起始低地址
0x5AC	DMA_CHNL5_COUNT	IDMA 通道 5 数据长度配置
0x5B0	DMA_CHNL5_INT_ST	IDMA 通道 5 详细中断状态
0x5B4	DMA_CHNL5_INT_EN	IDMA 通道 5 中断使能
0x5C0	IDMA_CHNL6_CTRL	IDMA 通道 6 配置
0x5C4	IDMA_CHNL6_START_ADDR_L	IDMA 通道 6 起始低地址
0x5CC	DMA_CHNL6_COUNT	IDMA 通道 6 数据长度配置
0x5D0	DMA_CHNL6_INT_ST	IDMA 通道 6 详细中断状态
0x5D4	DMA_CHNL6_INT_EN	IDMA 通道 6 中断使能
0x700	DMA_TIMEOUT	IDMA 请求超时配置
0x704	DMA_CHNL_INT_ST	IDMA 全局通道中断状态

• IDMA_CHNLn_CTRL (n=0-6)

  Address offset: 0x500 + (n * 0x20).

字段名	位位置	访问权限	复位值	描述
DMA_EN	0	RW	0	使能 IDMA 通道 n。
DMA_DIR	1	RW	0	通道 n 的 DMA 方向： ‘0’: DMA 写入（RX 端点） ‘1’: DMA 读取（TX 端点）
DMA_MOD	2	RW	0	通道 n 的 DMA 模式： ‘0’: 单包模式 ‘1’: 多包模式
INT_EN	3	RW	0	通道 n 中断使能。
EPN_SEL	7:4	RW	0	通道 n 所选端点。
BURST_MODE	11:8	RW	7	通道 n 流总线突发模式配置。
RSVD_12_31	31:12	RO	0	保留

• IDMA_CHNLn_START_ADDR_L (n=0-6)

  Address offset: 0x504 + (n * 0x20).

字段名	位位置	访问权限	复位值	描述
DMA_STR_ADDRL	31:0	RW	0	IDMA 通道 n 到流引擎的低地址。

• DMA_CHNLn_COUNT (n=0-6)

  Address offset: 0x50C + (n * 0x20).

字段名	位位置	访问权限	复位值	描述
COUNT	31:0	RW	0	IDMA 通道 n 转移字节数配置。

• DMA_CHNLn_INT_ST (n=0-6)

  Address offset: 0x510 + (n * 0x20).

字段名	位位置	访问权限	复位值	描述
INT_ST	5:0	WIC	0	通道中断状态，读取后自动清除： ‘b000001’: EP 忙超时 ‘b000010’: 当计数不为 0 时，EP 长度为 0 超时 ‘b000100’: 多包模式下，计数为 0 且 EP 长度不为 0 ‘b001000’: 总线错误 ‘b010000’: 空传输（当 IDMA 启用时，计数为 0 或计数不为 0 且 EP 长度为 0） ‘b100000’: 正常传输完成
RSVD_6_31	31:6	RO	0	保留

• DMA_CHNLn_INT_EN (n=0-6)

  Address offset: 0x514 + (n * 0x20).

字段名	位位置	访问权限	复位值	描述
INT_EN	5:0	RW	0	通道中断状态位使能： - ‘b000001’: 使能通道 n 的 Insta[0] - ‘b000010’: 使能通道 n 的 Insta[1] - ‘b000100’: 使能通道 n 的 Insta[2] - ‘b001000’: 使能通道 n 的 Insta[3] - ‘b010000’: 使能通道 n 的 Insta[4] - ‘b100000’: 使能通道 n 的 Insta[5]
RSVD_6_31	31:6	RO	0	保留

• DMA_TIMEOUT

  Address offset: 0x700.

字段名	位位置	访问权限	复位值	描述
TIMOUT	31:0	RW	1000	等待超时的周期数。

• DMA_CHNL_INT_ST

  Address offset: 0x704.

字段名	位位置	访问权限	复位值	描述
CHNL0_INT	0	WIC	0	通道 0 中断。
CHNL1_INT	1	WIC	0	通道 1 中断。
CHNL2_INT	2	WIC	0	通道 2 中断。
CHNL3_INT	3	WIC	0	通道 3 中断。
CHNL4_INT	4	WIC	0	通道 4 中断。
CHNL5_INT	5	WIC	0	通道 5 中断。
CHNL6_INT	6	WIC	0	通道 6 中断。
RSVD_7_30	30:7	RO	0	保留
EP_IDLE_IND	31	RO	1	此位用于 IDMA 流引擎的总线错误。 一旦 IDMA 检测到流引擎的读写总线错误， 中断状态位 3 将被置位，CPU 将收到中断。 若收到总线错误中断，软件应停止配置 DMA， 并等待此位变为高电平，表示所有端点均空闲， 然后重置整个 IP 并重新配置以启动重传。
