上位机工具
DFU下载打包镜像
设置芯片板，进入DFU模式：4个拨码开关，SW0~SW3拨向OFF方向。
拨码开关 SW0~3

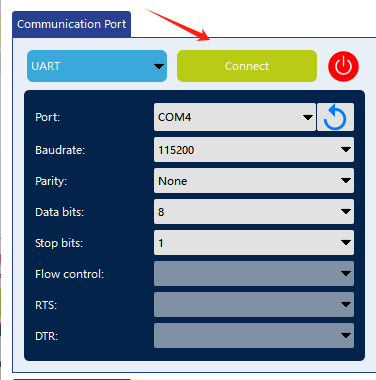

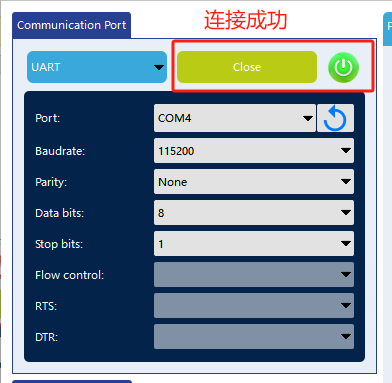

连接串口
选择 UART 的 com 端口并连接，只有连接成功才能进行 DFU 烧写，失败则需进行软件复位操作后（按下 BTN1 按键，不同板子位置略微有差别）再次连接，若多次无法连接成功，请检查 com 口是否选对或确认 FPGA 板子烧写了 bit/mcs 文件或检查 boot 脚是否设置为 DFU 模式。
芯片板软件复位按键
下载可执行二进制文件

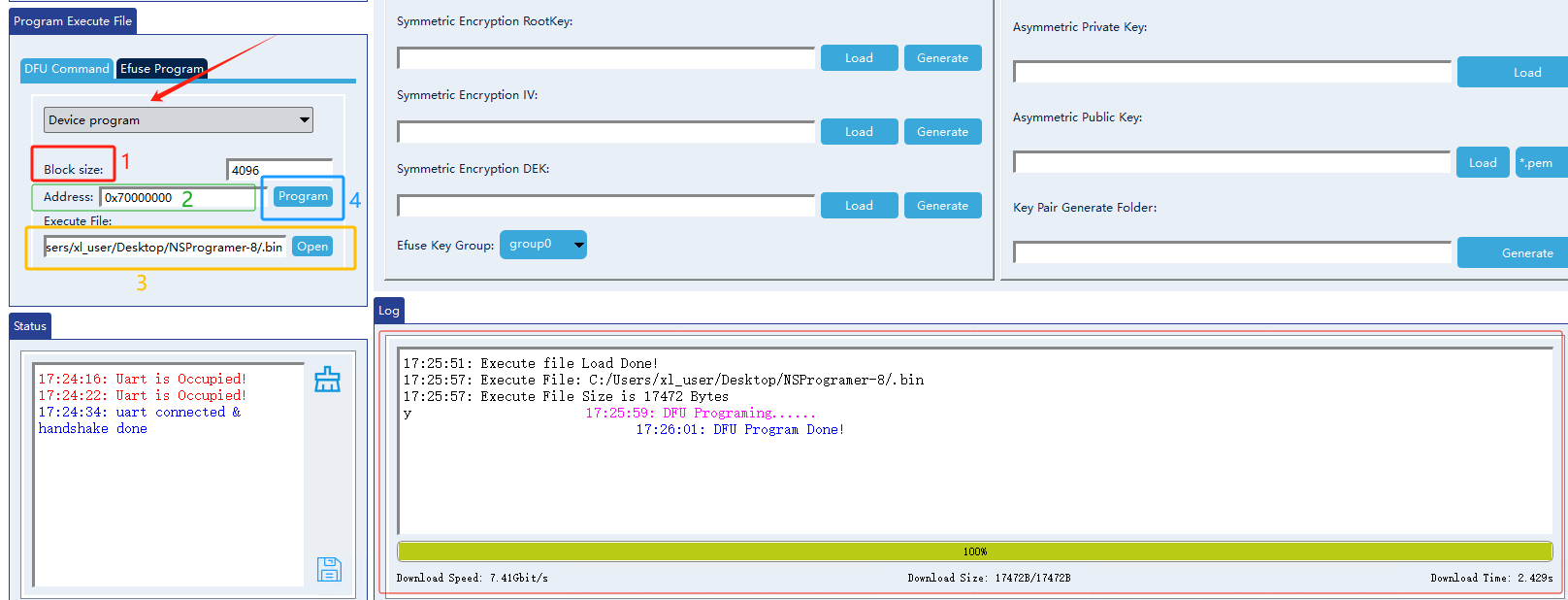

选择“Device program”下载模式，设置Block size大小：4096、2048或1024（如下图标记1，设置为4096），设置可执行二进制文件下载的地址（如下图标记2，其地址为flashxip编译模式链接脚本的地址），加载可执行二进制文件（如下图标记3，单击“Open”按键加载），最后单击“Program”按钮(如下图标记4)，弹出确认框，点击确认开始下载，Status状态栏及进度条会指示下载进度。
DFU eFuse Program
需将安全启动用到的对称加密密钥和不对称加密公钥写入eFuse指定的地址区间。
eFuse编程
通过SDK的eFuse程序将对称加密key写到指定的eFuse group地址（与打包固件流程3的配置保持一致），以及打包所用到的验签公钥写入到指定eFuse地址区间，同时使能安全启动。
DFU eFuse program

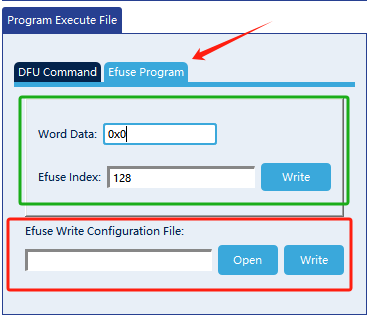

用打包生成的eFuse Program配置文件，直接DFU写入。首先需连接串口，再如下图选择“eFuse Program并单击“Open”按钮加载 eFuse Program 配置文件后，再点击“Write”完成密钥的烧写。
eFuse write
通过DFU完成eFuse的单word写入，首先需连接串口，再如上图选择eFuse Program，填入Word Data 和 eFuse Word Index 并单击“Write”按钮完成写入。
自动打包与下载
首先需连接串口，再单击菜单项File->Load Package Configuration File to Download加载自动打包下载的配置文件，完成固件自动下载及eFuse写入对称密钥及不对称公钥，下载前会跳出窗口要求输入下载地址，并单击确认后开始下载。
BROM启动验证

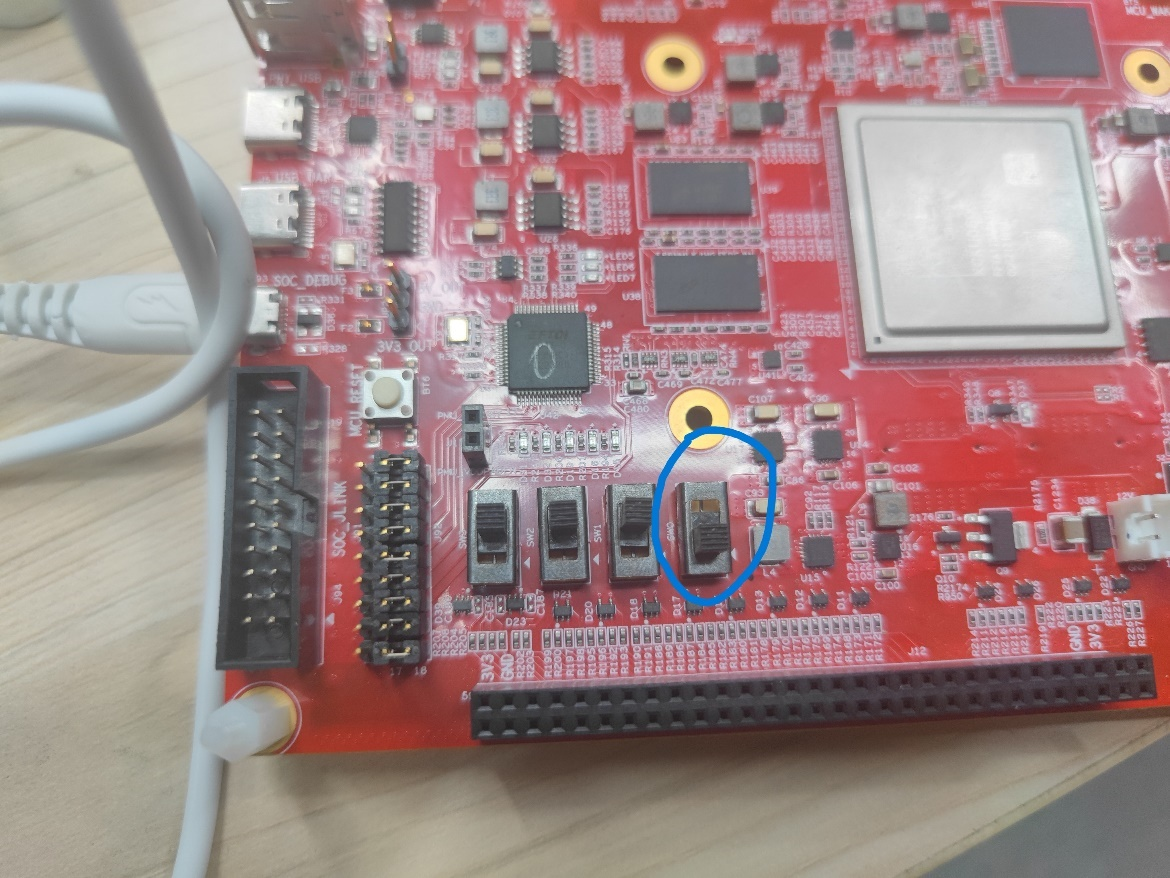

将拨码开关SW0拨向非FPGA芯片方向，并按下软件复位按键（BTN1按键）：
等待解密、验签通过后会启动运行原始可执行二进制文件的应用程序。
默认配置参数保存
针对非frtdec模式或frtdec模式，选择”CM”或”SM”，可以保存默认的参数配置，包括固件版本、安全版本、启动地址、eFuse group、下载地址以及frtdec region等。
单击Save->Save GUI Default Parameters将以文本形式保存，下次运行上位机就会使用该默认参数。
注意: 保存的文件名是固定的，存放路径必须与上位机可执行文件在同一个层级。
恢复打包参数配置
单击File->Recover from Package Configuration File 加载前面生成的自动打包与下载的配置文件可恢复配置。
Secure Boot配置
Second Image备份镜像打包

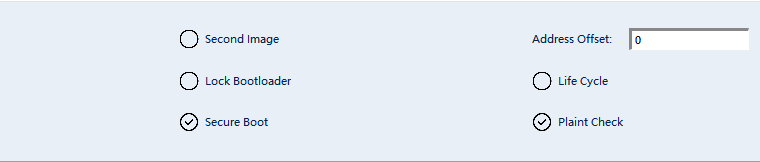

打包前需勾选Second Image 以及设置偏移地址
如果要锁定Bootloader，打包时可勾选Lock Bootloader
量产模式，打包时勾选Life Cycle，表示安全启动时必须验签
固件检测，打包时需勾选Plaint Check，表示验签解密后会对固件明文进行校验。
Flash打包头配置

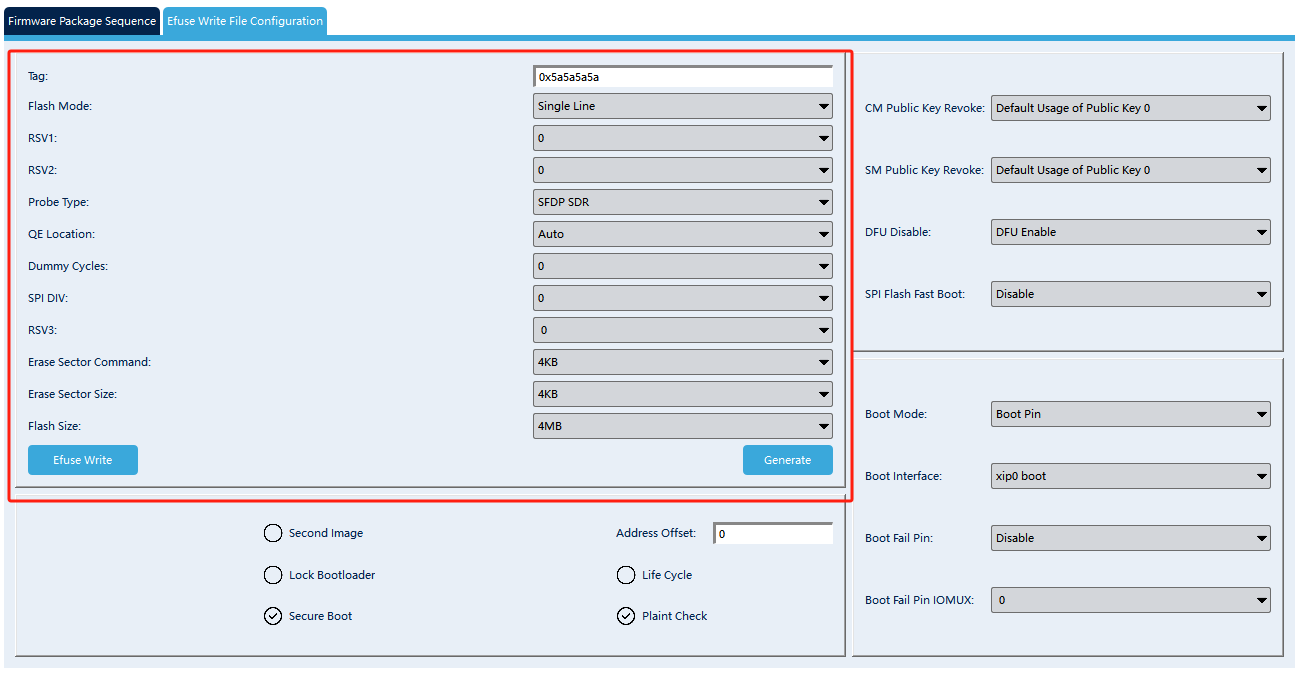

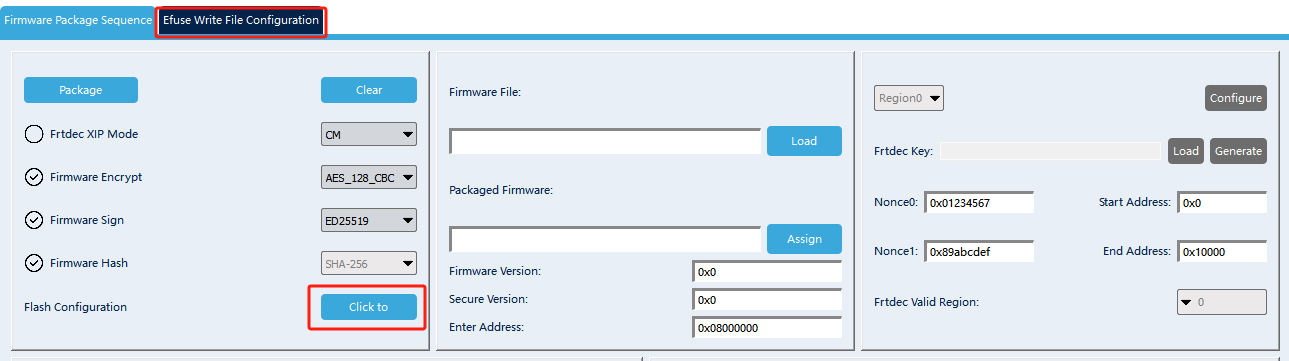

对于需要配置打包头Flash的相关信息，打包前可单击“Click to”或点击进入eFuse Write File Configuration页面进行配置。
该配置只会对打包头生效。
eFuse map位域配置

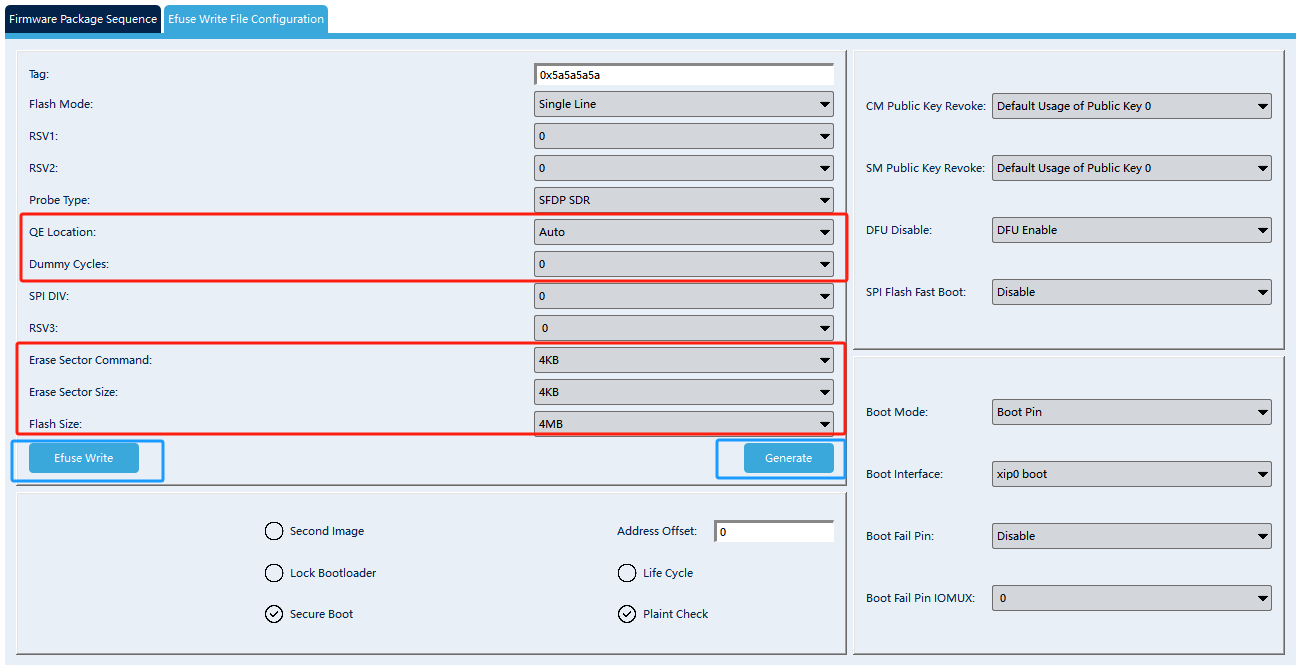

详细说明见 eFuse map excel，其可写的位域通过上位机的 eFuse Write File Configuration 页面进行配置，打包时会生成到 eFuse program 配置文件中。
其中 flash 相关的位域需单独生成，配置好后单击“Generate”生成或单击“eFuse Write”直接通过DFU写入。其可配置的值为非 rsv 值。
可执行二进制文件转eFuse配置文件
eFuse map的ROM Patch数据可执行二进制文件转eFuse Program配置文件，点击Save->Bin to eFuse Program File，转成 eFuse Program配置文件方便通过上位机 eFuse write 将 rom patch 数据写入 eFuse。
多镜像打包及下载

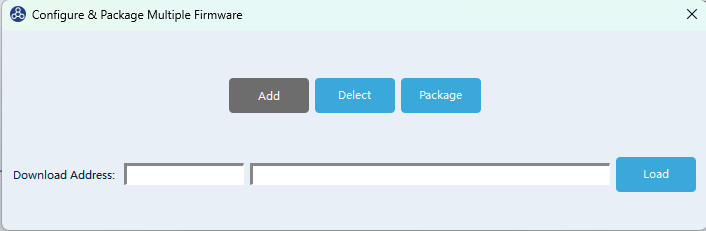

单击Save->Package Multiple Firmware 会弹出如下页面，当前镜像设置好下载地址及加载完后，可单击“Add”新增下一份镜像的配置，最大支持16个。所有镜像加载完后单击“Package”进行打包。
若误点“Add”新增镜像配置，需再单击“Delete”删除，否则打包会报错。
下载时，参考第三章的第2小节：下载可执行二进制文件。除了下载地址无需关心，其他操作保持一致。
附录：上位机操作错误代码
错误代码 |
说明 |
|---|---|
0x10300000 |
ED25519密钥问题：长度不对、不合法等。检查下对称密钥是否与所选算法一致，以及是否被篡改过等 |
0x10300001 |
|
0x10300002 |
|
0x10300003 |
|
0x10300030 |
SM2密钥问题：长度不对、不合法等。检查下对称密钥是否与所选算法一致，以及是否被篡改过等 |
0x10300031 |
|
0x10300032 |
|
0x10300033 |
|
0x10300034 |
|
0x10300035 |
|
0x10300036 |
|
0x10300037 |
|
0x10300038 |
|
0x10300039 |
|
0x1030003a |
|
0x1030003b |
|
0x1030003c |
|
0x10300050 |
RSA密钥问题：长度不对、不合法等。检查下对称密钥是否与所选算法一致，以及是否被篡改过等 |
0x10300051 |
|
0x10300052 |
|
0x10300053 |
|
0x10300054 |
|
0x10300055 |
|
0x10300056 |
|
0x10300057 |
|
0x10300070 |
加密问题，先排除密钥，IV等值的配置是否有异常。 |
0x10300071 |
|
0x10300072 |
|
0x10300073 |
|
0x10300074 |
|
0x10300075 |
|
0x10300076 |
|
0x10300077 |
|
0x10300078 |
|
0x10300079 |
|
0x1030007a |
|
0x1030007b |
|
0x1030007c |
hash digest计算问题，先检查排除参数配置问题。 |
0x1030007d |
|
0x1030007e |
