命令行上位机操作流程

使用方法

打开本地命令窗口，路径切到工具可执行文件所在目录，windows 环境下输入：工具名 + 命令；linux 环境下输入：./工具名 + 命令。如打包固件：

也可以不用切换到可执行文件所在目录，直接指定工具名的完整路径。

加载配置文件进行加密打包指令

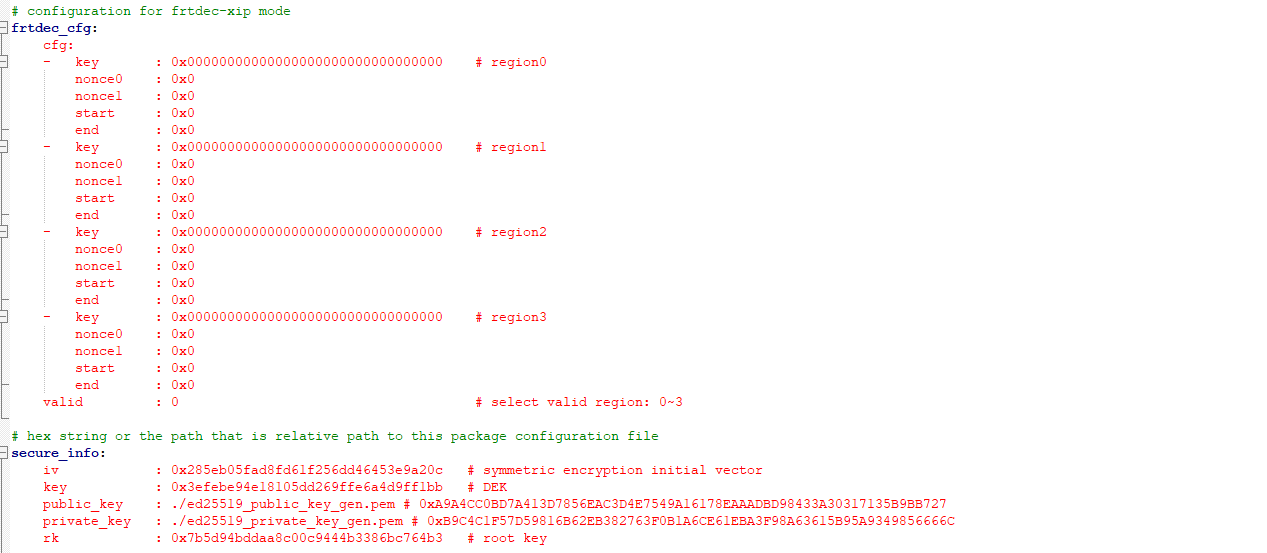

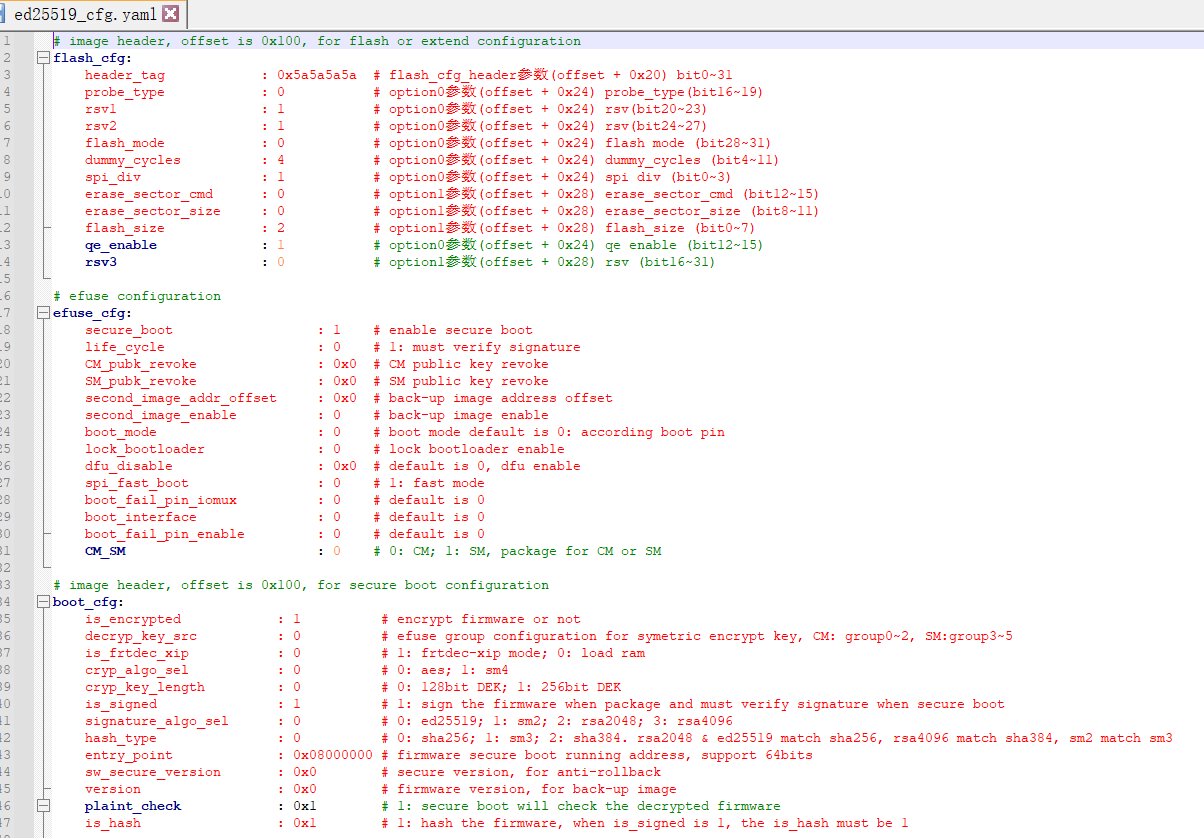

打包配置文件各参数说明如下,其中除了 firmware_bin 的镜像文件支持路径外，frtdec_cfg 的 key，secure_info 的 iv、key、public_key、private_key 以及 rk 也支持文本路径。并且其路径为相对配置文件的相对路径。

cfg_file_1 cfg_file_2 cfg_file_3

命令

NSPackageTool package -f filepath -o outFileName

  • -f：后面指定配置文件的路径。

  • filepath：配置文件的路径，可以是绝对路径也可以是相对路径，文件类型不做限制，内容格式如上图。

  • -o：后面指定打包后的文件名称，存放路径与配置文件一致，不需要指定文件类型，默认是bin格式。

NSPackageTool package -f filepath -o outFileName -i binFilePath

  • -i：可重新指定被打包的固件文件

注意：命令的顺序不能随意调换顺序

使用举例

  • NSPackageTool package -f D:/NSTools_console/cfg.yaml -o package_printf

  • NSPackageTool package -f ../cfg.json -o package_printf

  • NSPackageTool package -f ./test/cfg.yaml -o package_printf

  • NSPackageTool package -f ../test/cfg.yaml -o package_printf -i ./printf.bin

打包不仅生成打包好的可执行二进制文件，还会生成用于烧写秘钥的 eFuse program 配置文件（文件类型为 yaml）。

注意：打包配置文件已在当前目录下时，不能直接用 -f XXX.yaml，而需用 -f ./XXX.yaml。

不对称密钥对生成

命令

NSPackageTool genkey -a signName -o filename.type

  • -a：algorithm后面指定签名算法，signName 可选 ed25519、sm2、rsa2048 和 rsa4096。

  • -o：后面指定生成的文件名、类型及路径，类型支持 txt（hexstring）、pem 和 der。

注意：命令的顺序不能随意调换顺序。

使用举例

  • NSPackageTool genkey -a ed25519 -o ed25519.txt

    生成的公钥为./ed25519_public_key_gen.txt，私钥为./ed25519_private_key_gen.txt

  • NSPackageTool genkey -a sm2 -o ../keypairs/sm2.pem

    生成的公钥为../keypairs/sm2_public_key_gen.pem，私钥为../keypairs/sm2_private_key_gen.pem

当前版本

NSPackageTool -v 或 version

DFU 下载

获取UART可连接的COM端口

NSPackageTool dfu -i uart -l

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -l：list，列出所有端口。

注意：命令的顺序不能随意调换顺序。

Flash擦写

NSPackageTool dfu -i uart -c/-hc COMx -cmd erase -addr 0x70000000 -sector 4096*n

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -c：connect，串口连接之后发送擦写指令（前提是上一个指令已经发送 handshake 指令），后面接端口名。

  • -hc：connect & send handshake 指令，之后再发送擦写指令，用于复位后进入 DFU 模式初次握手连接，后面接端口名。

  • -cmd：后面接 DFU 指令。

  • -addr：指定起始地址。

  • -sector：指定擦除多少扇区，格式必须为 4096*n。

注意：命令的顺序不能随意调换顺序。

Flash烧写

NSPackageTool dfu -i uart -c/-hc COMx -f ./printf.bin -cmd program -addr 0x70000000 -sector 2048

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -c：connect，串口连接之后发送烧写指令，后面接端口名。

  • -hc：connect & send handshake 指令，之后再发送烧写指令，用于复位后进入 DFU 模式初次握手连接，后面接端口名。

  • -f：后面接可执行二进制文件路径。

  • -cmd：后面接 DFU 指令。

  • -addr：指定起始地址。

  • -sector：指定每次烧写块大小，支持1024、2048和4096。

注意：命令的顺序不能随意调换顺序。

Sram模式烧写

NSPackageTool dfu -i uart -c/-hc COMx -f ./sram.bin -cmd sram -addr 0x08000000 -sector 4096

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -c：connect，串口连接之后发送烧写指令，后面接端口名。

  • -hc：connect & send handshake 指令，之后再发送烧写指令，用于复位后进入 DFU 模式初次握手连接，后面接端口名。

  • -f：后面接可执行二进制文件路径。

  • -cmd：后面接 DFU 指令。

  • -addr：指定起始地址。

  • -sector：指定每次烧写块大小，支持 1024、2048 和 4096。

注意：命令的顺序不能随意调换顺序。

Boot启动

一般sram模式烧写完可执行文件后，进行跳转执行。

NSPackageTool dfu -i uart -c/-hc COMx -cmd boot -addr 0x08000000

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -c：connect，串口连接之后发送烧写指令，后面接端口名。

  • -hc：connect & send handshake 指令，之后再发送烧写指令，用于复位后进入 DFU 模式初次握手连接，后面接端口名。

  • -cmd：后面接 DFU 指令。

  • -addr：指定跳转地址。

注意：命令的顺序不能随意调换顺序。

eFuse Program Write

加载 efuse Program 配置文件批量烧写。

NSPackageTool dfu -i uart -c/-hc COMx -f ./efuse.yaml -cmd efuse

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -c：connect，串口连接之后发送烧写指令，后面接端口名。

  • -hc：connect & send handshake 指令，之后再发送烧写指令，用于复位后进入 DFU 模式初次握手连接，后面接端口名。

  • -f：后面指令配置文件，格式为 yaml。

  • -cmd：后面接 DFU 指令。

注意：命令的顺序不能随意调换顺序。

efuse program配置文件内容格式如下：

eFuse write Single Word

eFuse 单word写入。

NSPackageTool dfu -i uart -c/-hc COMx -cmd efuse -index 128 -val 0x1

  • -i：指定 DFU 通信接口，目前只支持串口。

  • -c：connect，串口连接之后发送烧写指令，后面接端口名。

  • -hc：connect & send handshake 指令，之后再发送烧写指令，用于复位后进入 DFU 模式初次握手连接，后面接端口名。

  • -cmd：后面接 DFU 指令。

  • -index：指定eFuse map中的eFuse word index。

  • -val：要写入的值。

注意：命令的顺序不能随意调换顺序。

多镜像打包及下载

打包命令

NSPackageTool package -i file1path -addr address1 -i file2path -addr address2 … -o outFileName

  • -i：后面指定镜像文件的路径。

  • file1path：配置文件的路径，可以是绝对路径也可以是相对路径，文件类型格式不做要求。

  • -addr：后面指定镜像文件的下载地址。

  • -o：后面指定打包后的文件名称，存放路径与配置文件一致，文件类型默认是 bin 格式。

注意：命令的顺序不能随意调换顺序。

使用举例

NSPackageTool package -i ./fm1.bin -addr 0xa0000000 -i fm2.bin -addr 0xa0004000 -o pck2fm

下载

命令与4.3节一样，不同的是命令指定的下载地址不起作用。

附录：错误代码查找表

错误代码

说明

0x10300000

ED25519密钥问题：长度不对、不合法等。检查下对称密钥是否与所选算法一致，以及是否被篡改过等

0x10300001

0x10300002

0x10300003

0x10300030

SM2密钥问题：长度不对、不合法等。检查下对称密钥是否与所选算法一致，以及是否被篡改过等

0x10300031

0x10300032

0x10300033

0x10300034

0x10300035

0x10300036

0x10300037

0x10300038

0x10300039

0x1030003a

0x1030003b

0x1030003c

0x10300050

RSA密钥问题：长度不对、不合法等。检查下对称密钥是否与所选算法一致，以及是否被篡改过等

0x10300051

0x10300052

0x10300053

0x10300054

0x10300055

0x10300056

0x10300057

0x10300070

加密问题，先排除密钥，IV等值的配置是否有异常。

0x10300071

0x10300072

0x10300073

0x10300074

0x10300075

0x10300076

0x10300077

0x10300078

0x10300079

0x1030007a

0x1030007b

0x1030007c

hash digest计算问题，先检查排除参数配置问题。

0x1030007d

0x1030007e
